1. Tổng quan sản phẩm Card Option SI-C
Card Option SI-C là một mô-đun giao tiếp mạng (Network Communication Interface Card) chuyên dụng, được thiết kế bởi tập đoàn Yaskawa Nhật Bản. Sản phẩm SI-C này đóng vai trò là cầu nối truyền dữ liệu giữa các dòng biến tần Yaskawa Varispeed (bao gồm G7, F7, F7S, và AC series) và mạng trường FA (Factory Automation) CC-Link của Mitsubishi.
Card SI-C tuân thủ theo tiêu chuẩn CC-Link Version 1.10, cho phép biến tần hoạt động như một trạm thiết bị từ xa (remote device station). Bằng cách lắp đặt SI-C, người dùng có thể giám sát trạng thái vận hành, thực hiện lệnh chạy/dừng, và thay đổi hoặc đọc các hằng số (tham số) của biến tần trực tiếp từ PLC chủ, giúp đơn giản hóa hệ thống dây điều khiển và tăng cường khả năng tự động hóa.

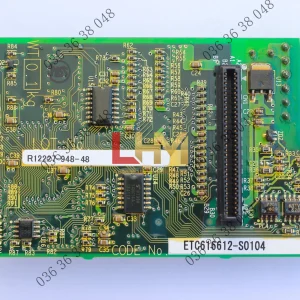

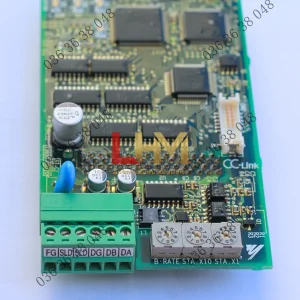

SI-C
2. Ứng dụng thực tế của Card SI-C
Card SI-C là giải pháp lý tưởng cho các hệ thống máy móc và dây chuyền sản xuất sử dụng PLC Mitsubishi làm bộ điều khiển trung tâm và yêu cầu kết nối với các biến tần Varispeed F7/G7. Các ứng dụng phổ biến của SI-C bao gồm:
- Dây chuyền sản xuất tự động: Điều khiển và giám sát đồng bộ nhiều động cơ trên băng tải, hệ thống phân loại sản phẩm.
- Máy móc công nghiệp: Tích hợp biến tần (F7, G7) của máy đóng gói, máy dệt, máy công cụ vào hệ thống CC-Link chung của nhà máy.
- Hệ thống HVAC và Bơm: Quản lý tập trung các trạm bơm, quạt thông gió từ phòng điều khiển trung tâm.
- Nâng cấp hệ thống: Cho phép các biến tần Yaskawa Varispeed thế hệ cũ (F7/G7) tham gia vào mạng CC-Link hiện đại.
3. Tính năng và công nghệ nổi bật
Mô-đun SI-C cung cấp khả năng kết nối mạng CC-Link một cách đơn giản, ổn định và hiệu quả, tập trung vào các tính năng cốt lõi đã được kiểm chứng qua thời gian:
- Kết nối tốc độ cao: Card SI-C hỗ trợ tốc độ truyền thông CC-Link lên đến 10 Mbps, đảm bảo thời gian đáp ứng nhanh cho các ứng dụng đòi hỏi độ trễ thấp.

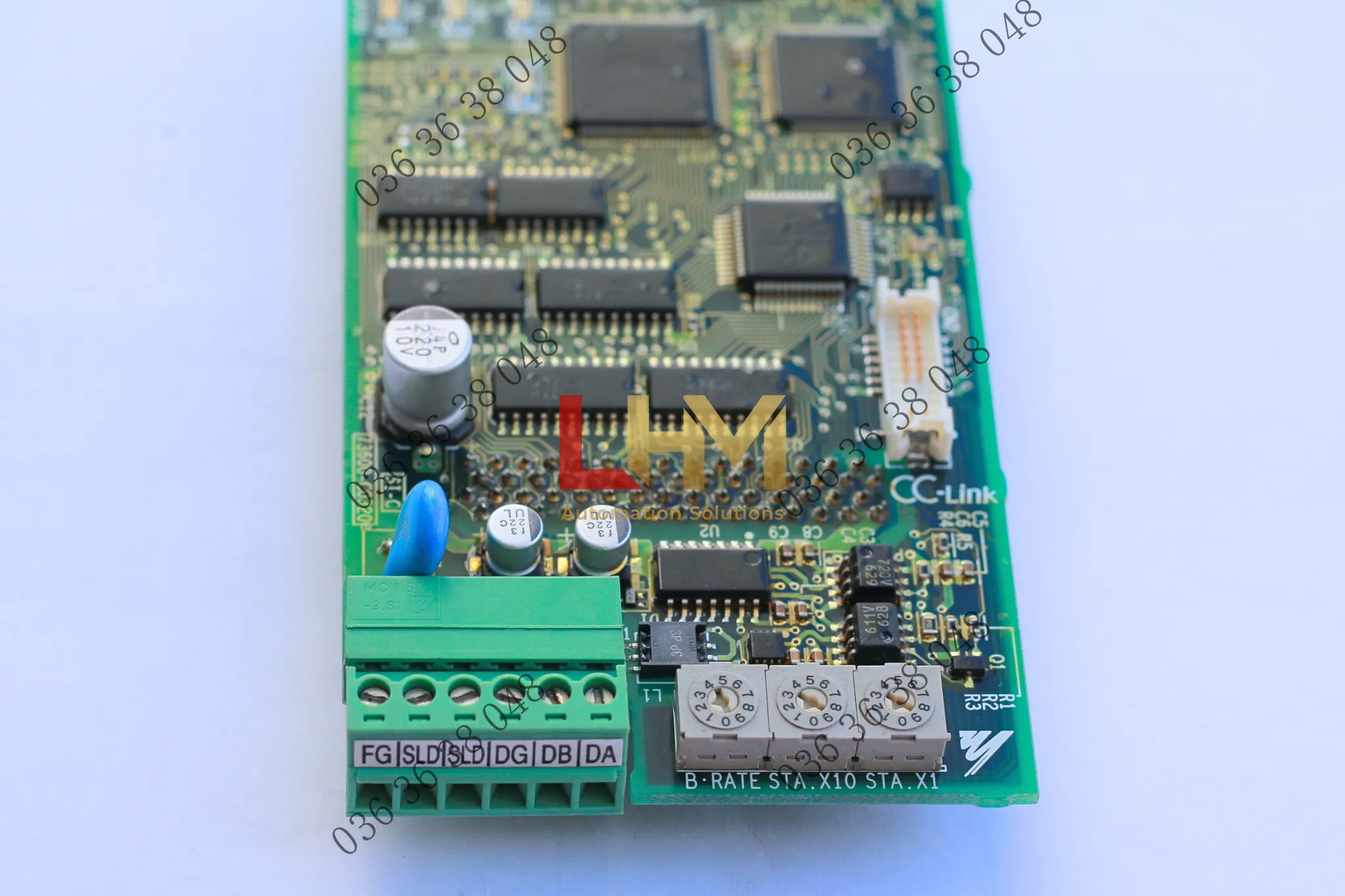

- Cài đặt phần cứng đơn giản: Card SI-C cho phép kỹ sư cài đặt địa chỉ trạm (Station No., 1-64) và tốc độ truyền (Baud Rate, 5 cấp) trực tiếp bằng 3 công tắc xoay (Rotary Switches) trên bo mạch.
- Tương thích rộng rãi: Hỗ trợ đầy đủ các dòng biến tần Yaskawa Varispeed G7, F7, F7S, và AC (tùy theo phiên bản phần mềm), giúp bảo vệ vốn đầu tư cho các hệ thống cũ.
- Chẩn đoán lỗi trực quan: Bo mạch SI-C được trang bị 4 đèn LED (L.RUN, SD, RD, L.ERR) cho phép kỹ sư vận hành nhanh chóng xác định trạng thái kết nối mạng, tình trạng truyền/nhận dữ liệu và các lỗi phát sinh.
- Hoạt động đáng tin cậy: Card SI-C hoạt động như một trạm thiết bị từ xa (remote device station), chiếm 1 trạm duy nhất và hỗ trợ đầy đủ các tín hiệu I/O từ xa (RY/RX) và thanh ghi từ xa (RW/RR) theo chuẩn CC-Link.
4. Thông số kỹ thuật chi tiết
Dưới đây là các thông số kỹ thuật chi tiết cho Card Option SI-C, tuân thủ theo các tiêu chuẩn kỹ thuật nghiêm ngặt của Yaskawa và Hiệp hội CC-Link. Các thông số này là yếu tố quan trọng để kỹ sư và bộ phận mua hàng xác nhận tính tương thích của SI-C với hệ thống.
Hạng mục |
Thông số kỹ thuật |
|---|---|
| Model | SI-C |
| Giao thức truyền thông | CC-Link Interface Card |
| Phiên bản CC-Link | Version 1.10 |
| Loại trạm | Remote device station (Trạm thiết bị từ xa) |
| Số trạm chiếm dụng | 1 trạm |
| Tốc độ Baud (Baud Rate) | 156kbps, 625kbps, 2.5Mbps, 5Mbps, 10Mbps (Cài đặt bằng Rotary Switch) |
| Cài đặt địa chỉ trạm (Station No.) | 1 đến 64 (Cài đặt bằng Rotary Switch) |
| Nguồn cấp | 4.75 VDC đến 5.25 VDC (Cung cấp từ khe cắm biến tần) |
| Đầu nối (Terminal Block) | 6-pin (DA, DB, DG, SLD, SLD, FG) |
| Đèn LED chẩn đoán | L.RUN (Green), SD (Red), RD (Red), L.ERR (Red) |
| Nhiệt độ môi trường hoạt động | -10°C đến +45°C |
| Biến tần tương thích | Varispeed F7, Varispeed G7, Varispeed F7S, Varispeed AC (theo phiên bản software) |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi lựa chọn Card Option tại Công ty TNHH Kỹ Thuật Long Huyền Minh, Quý khách hàng không chỉ nhận được sản phẩm Yaskawa chính hãng (Nhật Bản) với đầy đủ chứng từ CO/CQ, mà còn được đảm bảo hỗ trợ kỹ thuật chuyên sâu cho các dòng sản phẩm đặc thù. Đội ngũ kỹ sư của chúng tôi, được đào tạo trực tiếp từ hãng, có kinh nghiệm dày dạn trong việc hỗ trợ các dòng biến tần Varispeed F7/G7.
Chúng tôi cam kết hỗ trợ khách hàng cấu hình biến tần, hướng dẫn cài đặt Rotary Switch cho địa chỉ trạm (Station No.) và tốc độ Baud (Baud Rate) của card , và hỗ trợ đấu nối card SI-C với các dòng PLC Mitsubishi. Chọn Long Huyền Minh là chọn sự an tâm cho các ứng dụng tích hợp hệ thống. Sản phẩm được bảo hành 12 tháng.
