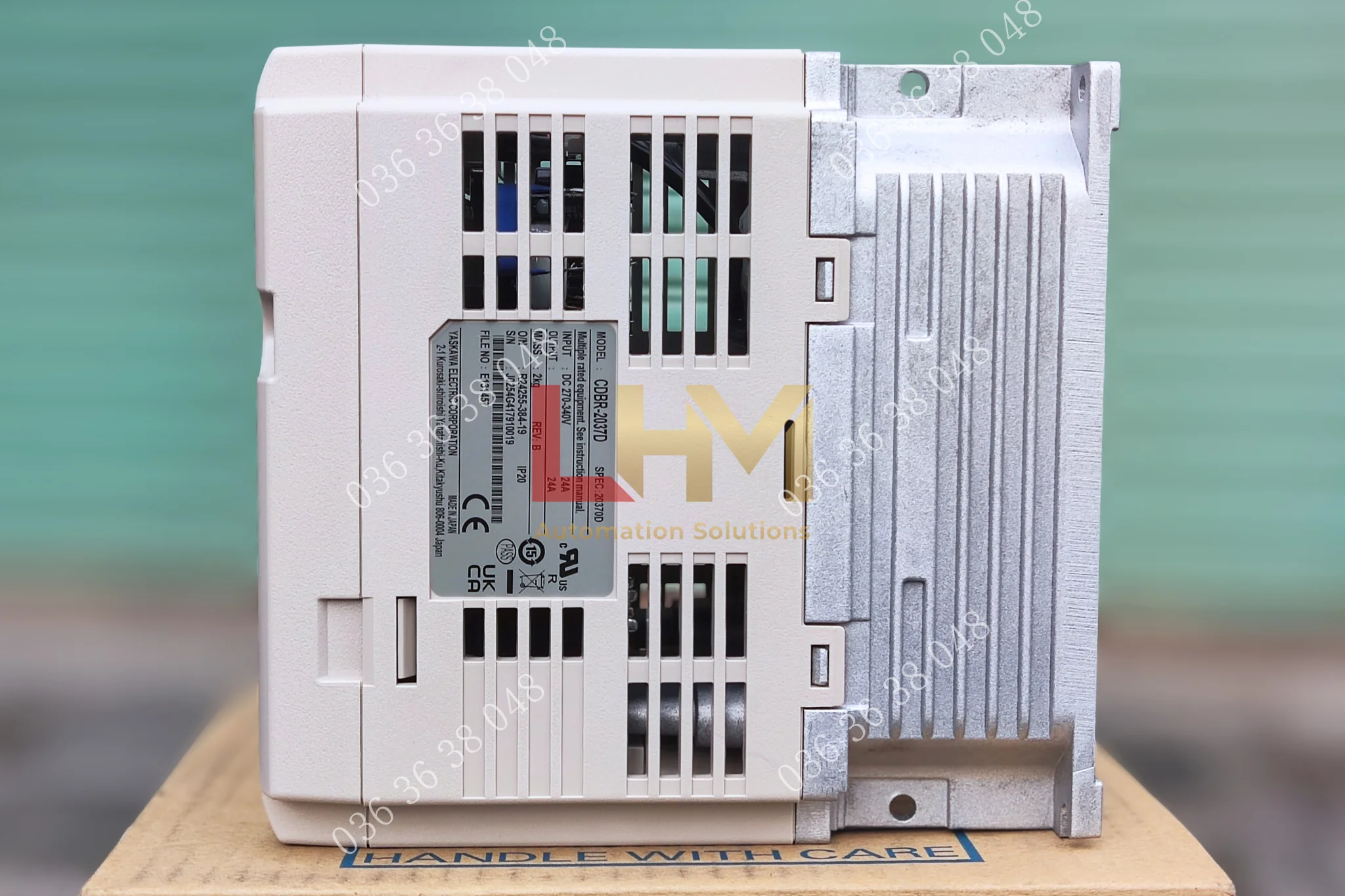

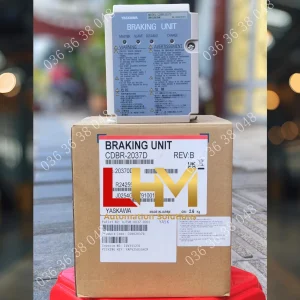

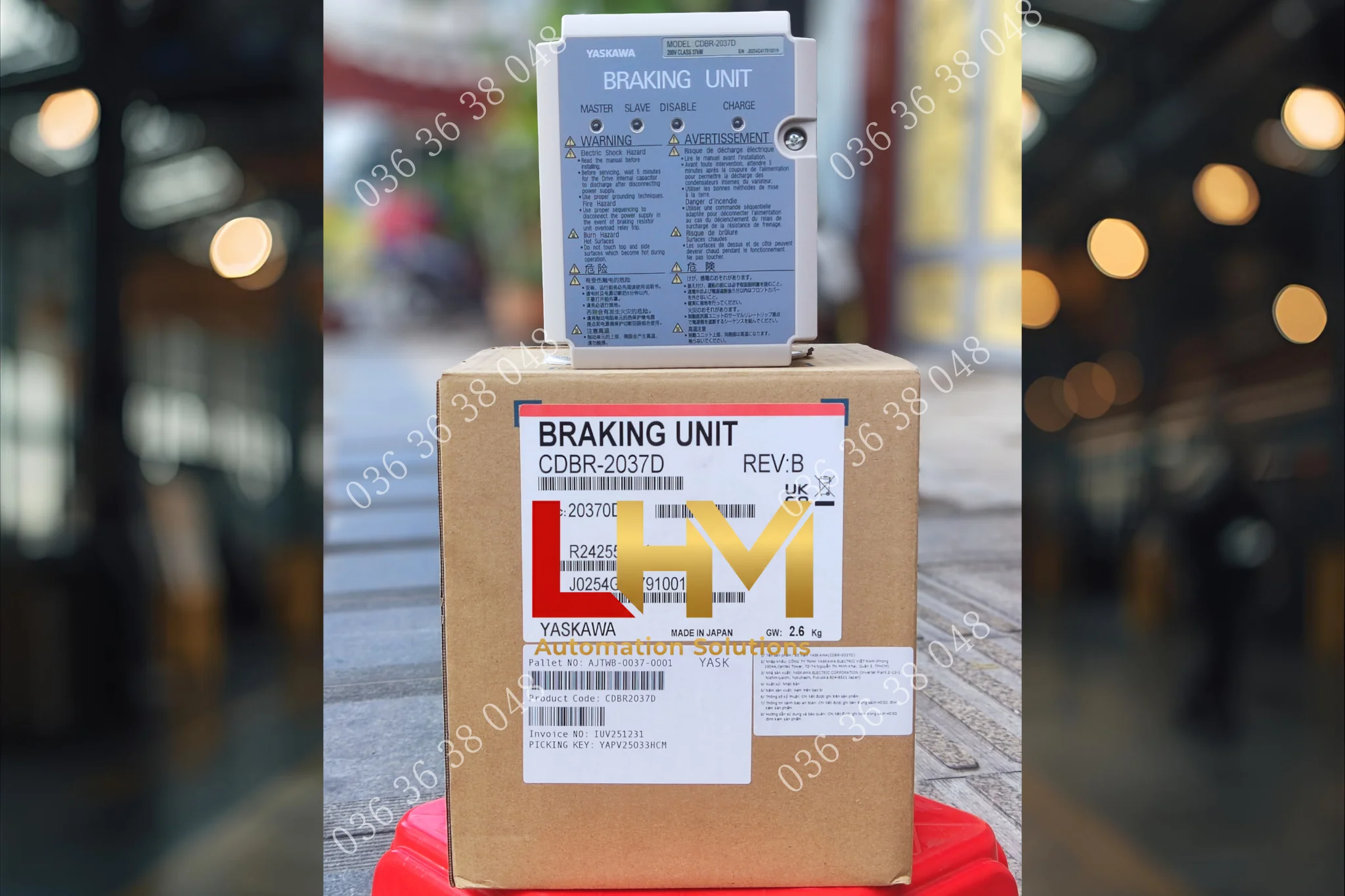

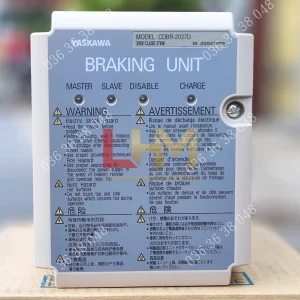

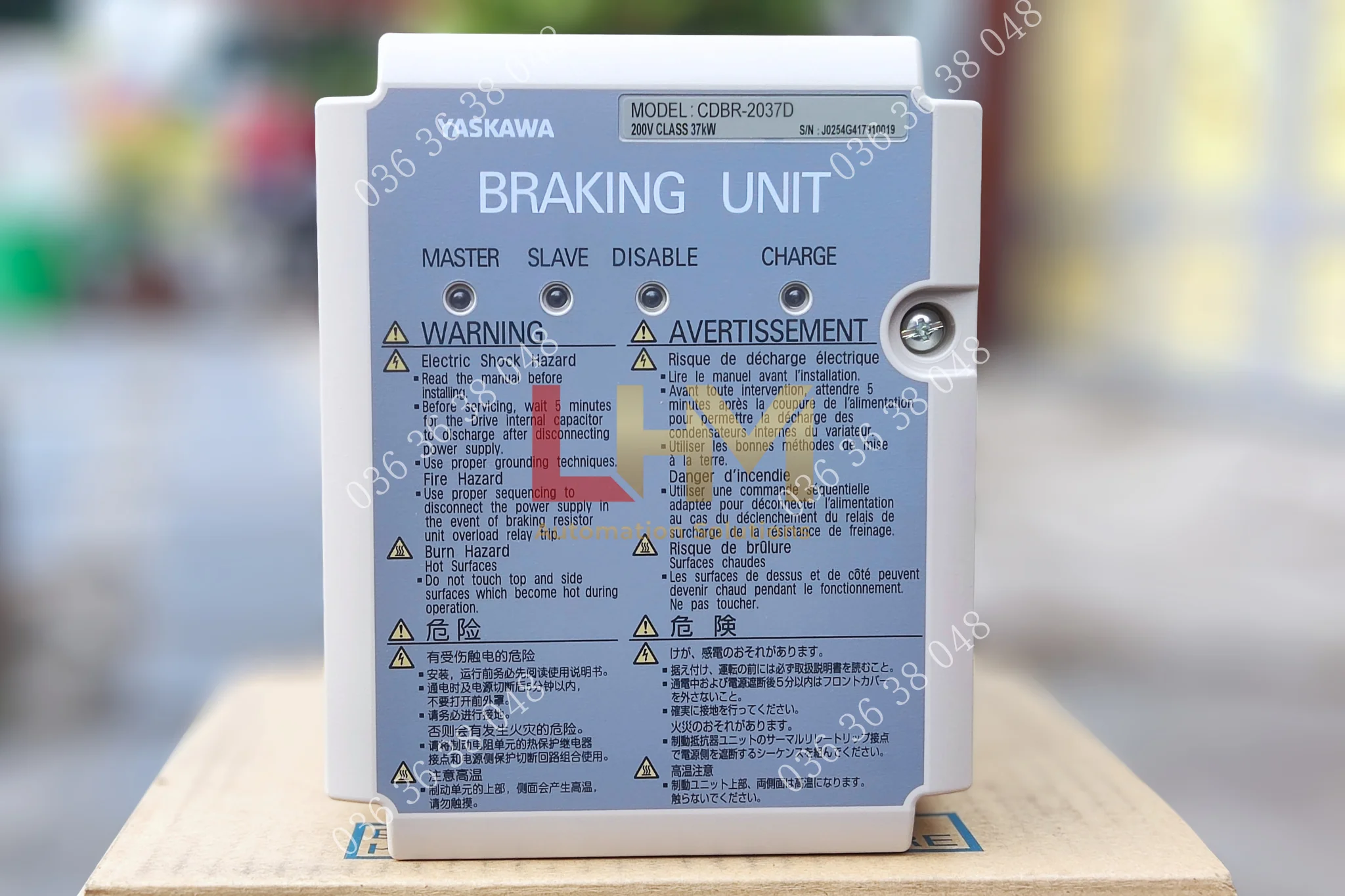

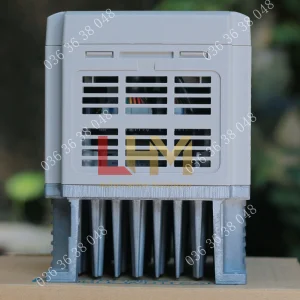

1. Tổng quan sản phẩm Bộ hãm Yaskawa CDBR-2037D
Bộ hãm động năng (Braking Unit) Yaskawa CDBR-2037D là một thiết bị tùy chọn (option) hiệu suất cao, được thiết kế chuyên biệt để làm việc cùng các dòng biến tần Yaskawa AC Drive. Nhiệm vụ cốt lõi của CDBR-2037D là tiêu tán năng lượng tái sinh (regenerative energy) từ động cơ, một hiện tượng phổ biến trong các ứng dụng đòi hỏi hãm đột ngột, dừng thường xuyên hoặc vận hành với tải có quán tính lớn. Sản phẩm CDBR-2037D là giải pháp kỹ thuật bắt buộc cho hệ thống 37kW 200V.
CDBR-2037D
Được phát triển bởi Yaskawa Electric Corporation – tập đoàn hàng đầu thế giới về truyền động điện – model CDBR-2037D đại diện cho triết lý thiết kế bền bỉ, hiệu quả và đáng tin cậy. Sản phẩm giúp rút ngắn đáng kể thời gian giảm tốc, bảo vệ biến tần (như A1000, GA700, H1000) khỏi các lỗi quá áp (Overvoltage) do năng lượng dội ngược, qua đó nâng cao tuổi thọ và hiệu suất tổng thể của toàn bộ hệ thống máy móc.
2. Ứng dụng thực tế của CDBR-2037D
Bộ hãm CDBR-2037D được thiết kế cho các ứng dụng công nghiệp thuộc lớp điện áp 200V, hỗ trợ động cơ công suất lên đến 37kW. Khả năng xử lý dòng xả đỉnh 80A của CDBR-2037D khiến nó trở thành lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi khả năng dừng chính xác và an toàn với tải quán tính cao, nơi năng lượng tái sinh là một thách thức kỹ thuật lớn. Sản phẩm CDBR-2037D đặc biệt phù hợp với các hệ thống truyền động Yaskawa.
| Ngành/Thiết bị | Mô tả ứng dụng |
|---|---|
| Cầu trục và thiết bị nâng hạ | Kiểm soát quá trình hạ tải nặng, dừng chính xác, yêu cầu hãm an toàn. |
| Thang máy (Tải nặng) | Xử lý năng lượng tái sinh khi cabin đi xuống (tải nặng) hoặc đi lên (tải nhẹ). |
| Máy ly tâm và máy trộn | Yêu cầu thời gian dừng nhanh (giảm tốc) đối với các lồng quay có quán tính lớn. |
| Băng tải dốc và xe goòng | Kiểm soát tốc độ khi băng tải chở nặng đi xuống, chống trôi tải. |
| Máy công cụ (Quấn/Xả cuộn) | Hãm dừng các trục quay, trục spindle tốc độ cao hoặc các bộ xả cuộn. |
3. Tính năng và công nghệ nổi bật của CDBR-2037D
Bộ hãm CDBR-2037D tích hợp các công nghệ tiên tiến của Yaskawa để đảm bảo hiệu suất xả tải an toàn và liên tục. Thiết bị này được thiết kế để hoạt động như một khối chức năng độc lập, kết nối trực tiếp vào DC bus (+ và -) của biến tần. Khi điện áp DC bus vượt ngưỡng cài đặt (mặc định 380Vdc cho lớp 200V), mạch IGBT bên trong CDBR-2037D sẽ tự động kích hoạt, cho phép dòng điện tái sinh chạy qua điện trở hãm (Braking Resistor – LKEB) và tiêu tán năng lượng dưới dạng nhiệt.
Một trong những ưu điểm của CDBR-2037D là khả năng tương thích rộng rãi với nhiều dòng biến tần Yaskawa (G7, A1000, H1000, GA700, GA800, v.v.). Thiết kế của CDBR-2037D (IP20) tối ưu cho việc lắp đặt trong tủ điện, với kích thước vật lý nhỏ gọn (120 x 150 x 157 mm), giúp tiết kiệm không gian và dễ dàng tích hợp vào các hệ thống hiện hữu. Thiết bị cũng hỗ trợ đèn LED trạng thái và các công tắc DIP cấu hình chuyên sâu.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa CDBR-2037D
Bảng dưới đây cung cấp thông số kỹ thuật chi tiết cho bộ hãm CDBR-2037D, được trích xuất trực tiếp từ tài liệu kỹ thuật của Yaskawa. Các thông số này rất quan trọng cho kỹ sư thiết kế và bảo trì hệ thống khi lựa chọn thiết bị hãm phù hợp cho ứng dụng 37kW. Model CDBR-2037D đáp ứng các tiêu chuẩn khắt khe nhất của Yaskawa.
| Thông số | Giá trị |
|---|---|
| Model | CDBR-2037D |
| Lớp điện áp (Voltage Class) | 200 V Class |
| Công suất động cơ tối đa (Applicable Motor Output) | 37 kW |
| Dòng xả đỉnh (Peak Discharge Current) | 80 A (10% ED, 10 giây) |
| Dòng xả định mức liên tục (Continuous Rated Discharge Current) | 24 A |
| Ngưỡng điện áp kích hoạt hãm (Braking Voltage Activation) | 270 – 380 Vdc (Mặc định: 380 Vdc) |
| Điện áp DC Bus đầu vào (Input DC Voltage) | 243 – 400 Vdc |
| Cấp bảo vệ (Enclosure) | IP20 |
| Kích thước (W x H x D) (IP20) | 120 x 150 x 157 mm |
| Trọng lượng (IP20) | 2.0 kg |
| Tiêu chuẩn | UL 508C, IEC/EN 61800-5-1, RoHS |
5. Lợi ích và cam kết khi mua CDBR-2037D tại Long Huyền Minh
Là nhà phân phối và tích hợp hệ thống chính thức của Yaskawa tại Việt Nam, Công ty TNHH Kỹ Thuật Long Huyền Minh cam kết mang đến sản phẩm CDBR-2037D chính hãng, mới 100% với đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ). Chúng tôi hiểu rằng CDBR-2037D là một thiết bị kỹ thuật chuyên sâu, đòi hỏi sự am hiểu về hệ thống truyền động và lựa chọn điện trở hãm (resistor) tương thích.
Đội ngũ kỹ sư của chúng tôi được đào tạo trực tiếp từ Yaskawa, sẵn sàng hỗ trợ kỹ thuật chuyên sâu, tư vấn lựa chọn điện trở hãm (LKEB) phù hợp và hướng dẫn lắp đặt CDBR-2037D. Mua hàng tại Long Huyền Minh, quý khách hàng sẽ được hưởng chính sách bảo hành chính hãng, dịch vụ hậu mãi tin cậy và hỗ trợ kỹ thuật nhanh chóng, đảm bảo hệ thống của bạn vận hành tối ưu và bền bỉ.
