1. Tổng quan sản phẩm Card SI-EP3 Yaskawa
Giới thiệu Card Option SI-EP3, một module truyền thông chuyên dụng được Yaskawa phát triển để tích hợp liền mạch các dòng biến tần Yaskawa 1000-series và các dòng thế hệ mới (như GA500, GA700, HV600) vào hệ thống mạng PROFINET IO. Card SI-EP3 đóng vai trò như một cầu nối tốc độ cao, cho phép bộ điều khiển trung tâm (PLC) thực hiện đầy đủ các chức năng: vận hành biến tần, giám sát trạng thái hoạt động, và thay đổi thông số từ xa.

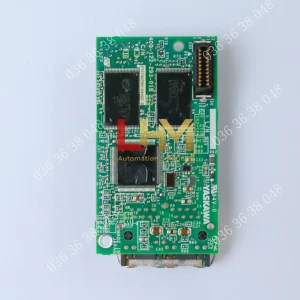

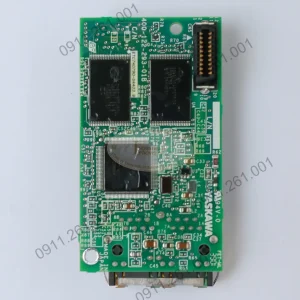

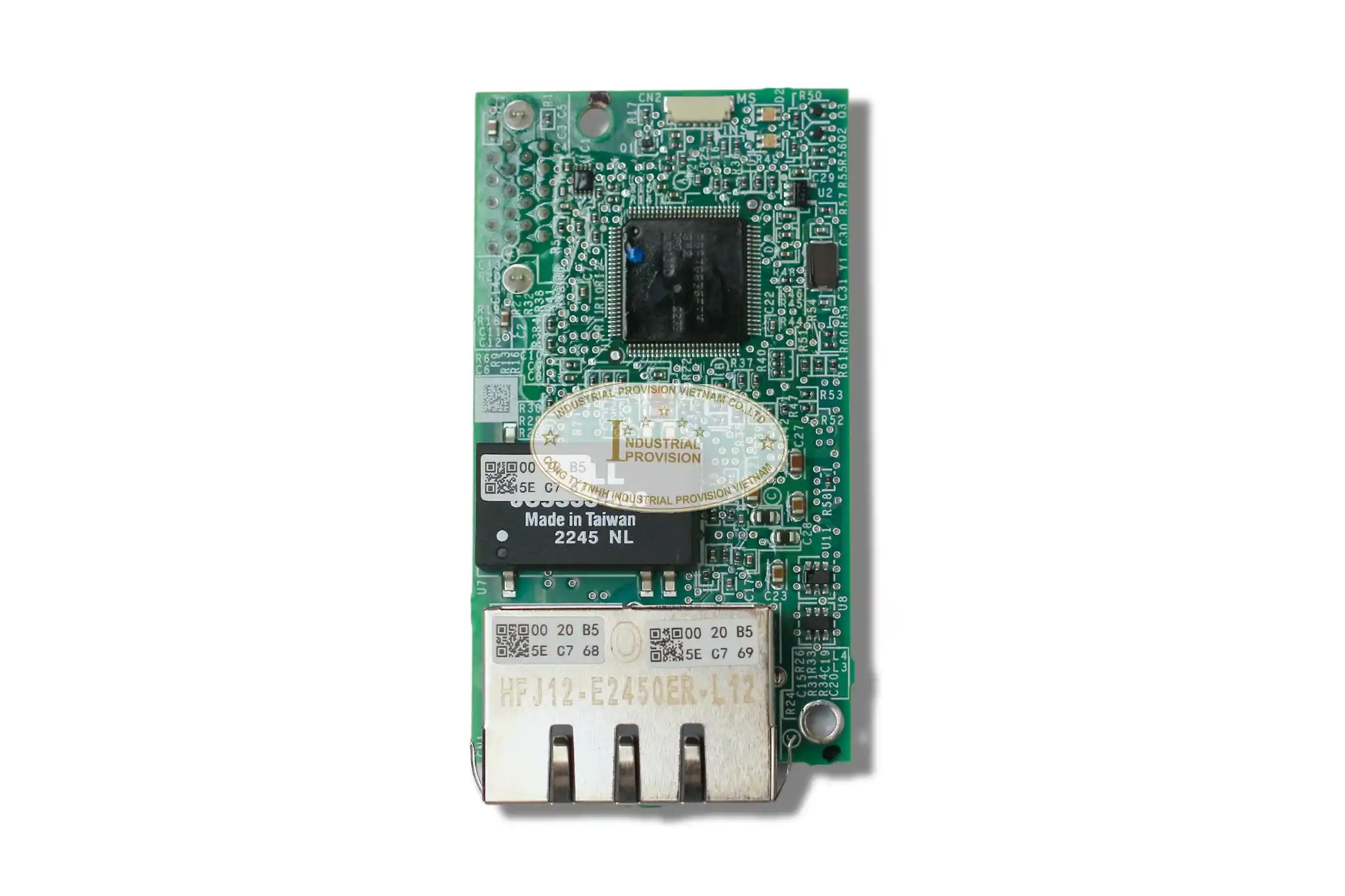

SI-EP3

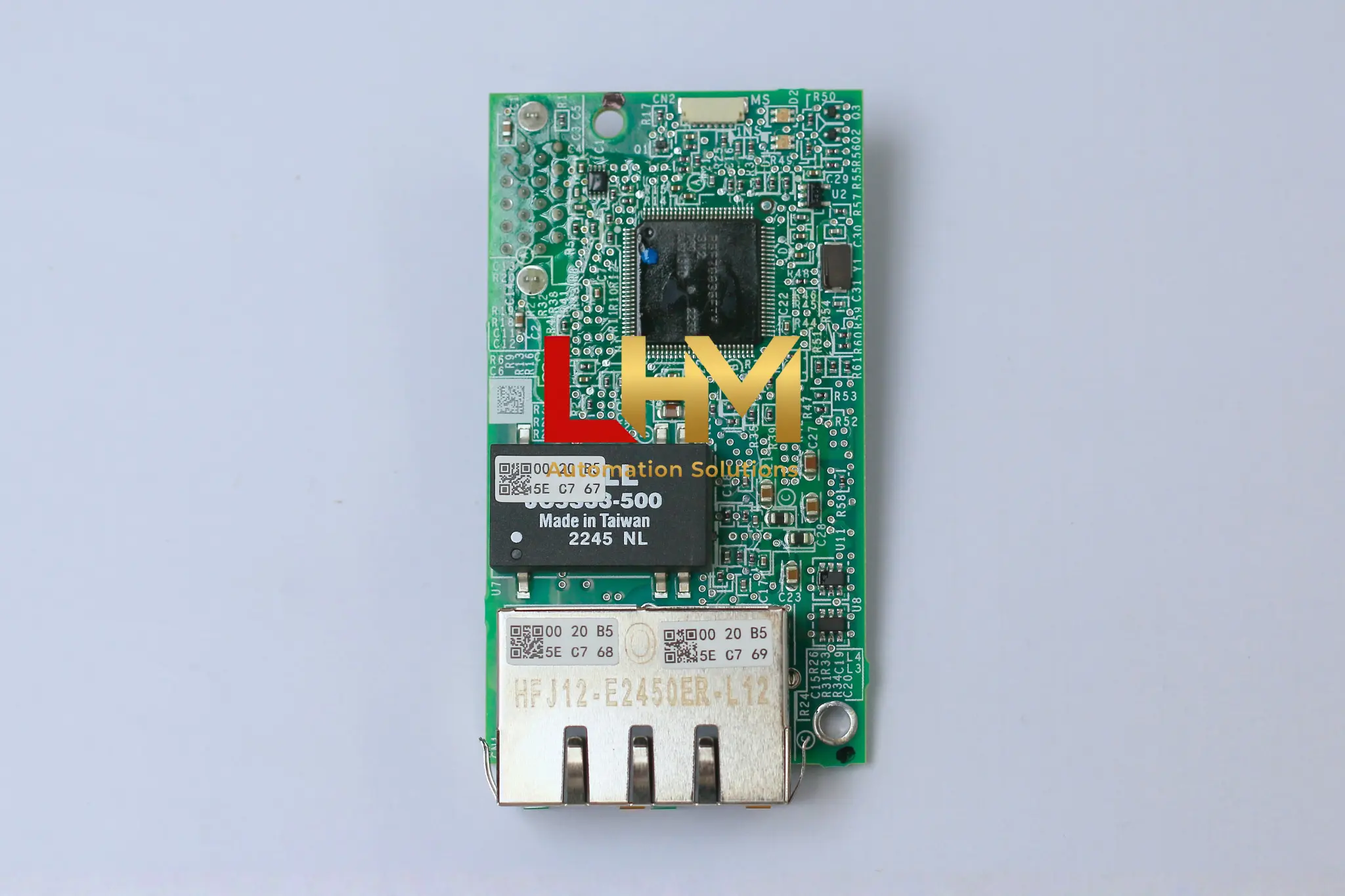

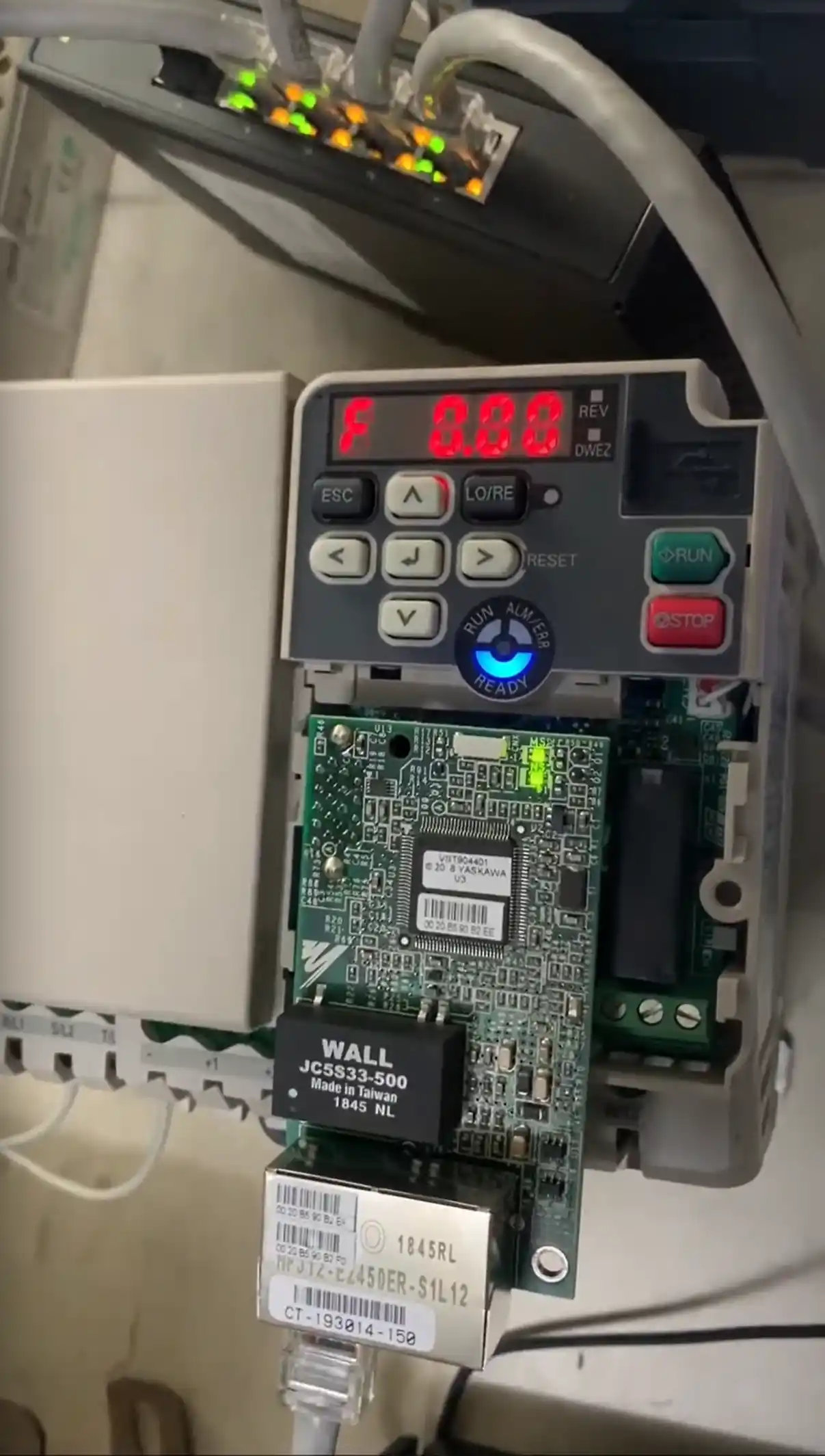

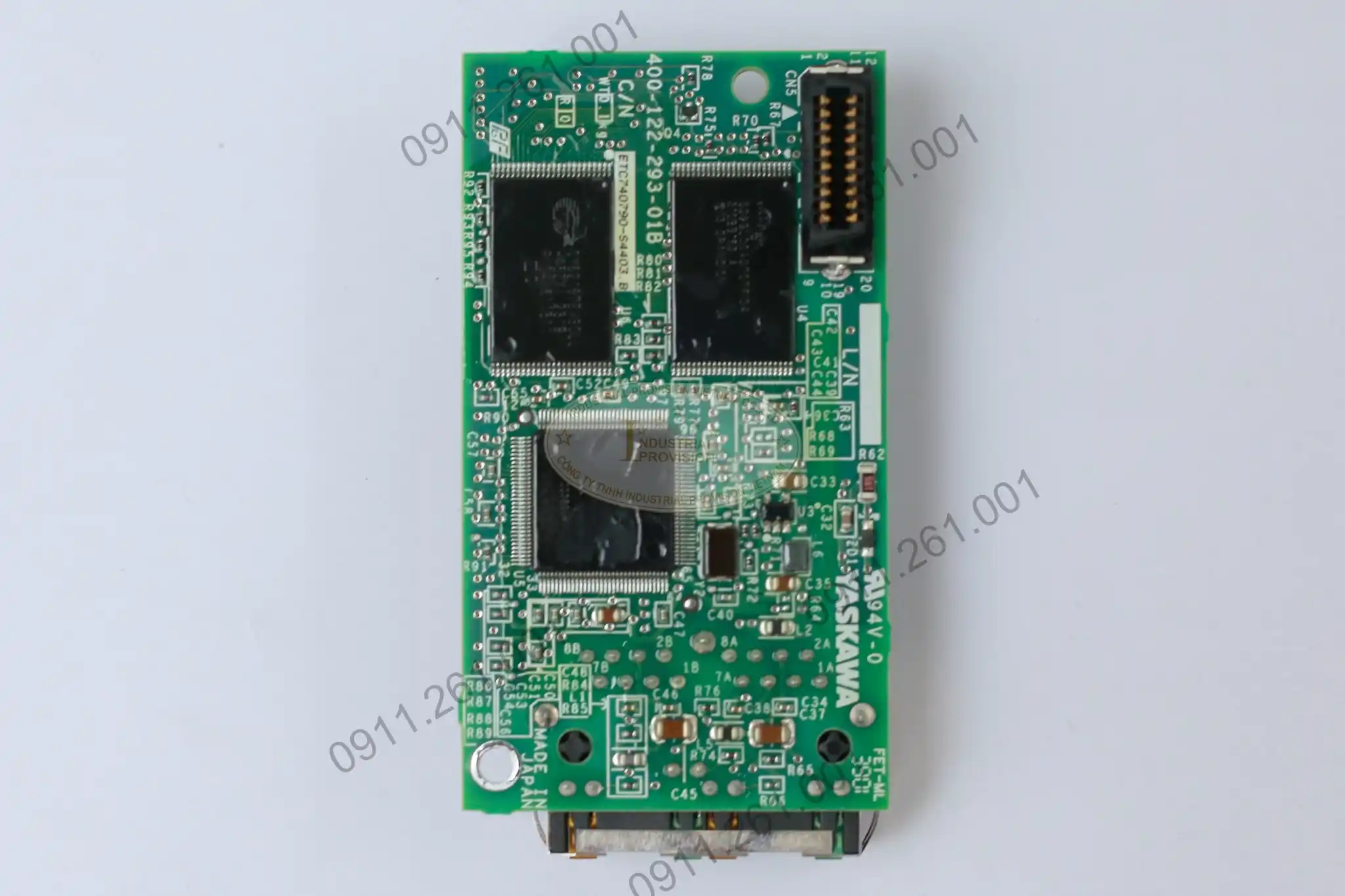

Module SI-EP3 được thiết kế để lắp đặt trực tiếp vào cổng CN5-A trên bo mạch điều khiển của biến tần, đảm bảo kết nối ổn định và tốc độ trao đổi dữ liệu nhanh nhất. Sản phẩm SI-EP3 đạt chứng nhận PROFINET Conformance Class A, đảm bảo tính tương thích và độ tin cậy tuyệt đối khi hoạt động trong môi trường công nghiệp tự động hóa khắt khe. Card SI-EP3 là thành phần không thể thiếu để xây dựng các giải pháp nhà máy thông minh.
2. Ứng dụng thực tế của Card SI-EP3
Với khả năng kết nối mạng PROFINET mạnh mẽ, card SI-EP3 là lựa chọn lý tưởng cho các hệ thống điều khiển đồng bộ và giám sát tập trung. Các kỹ sư và nhà tích hợp hệ thống tin dùng SI-EP3 trong nhiều ngành công nghiệp đòi hỏi sự chính xác và phản hồi thời gian thực.
Hệ thống HVAC và Quản lý tòa nhàTích hợp biến tần (dòng HV600, FP605) vào hệ thống BMS/SCADA qua PROFINET để điều khiển tập trung bơm, quạt, chiller. |
Dây chuyền sản xuất & Băng tảiĐồng bộ hóa tốc độ và điều khiển nhiều biến tần (dòng GA700, A1000) trong các hệ thống băng tải, máy đóng gói, chiết rót. |
Cẩu trục và Thiết bị nâng hạCho phép PLC điều khiển chính xác và an toàn các cơ cấu nâng hạ, di chuyển của cầu trục (sử dụng biến tần CR700). |
Máy công cụ và Tự động hóaKết nối các biến tần điều khiển trục phụ, bơm thủy lực của máy CNC vào mạng PROFINET tổng của nhà máy. |
3. Tính năng và công nghệ nổi bật
Card SI-EP3 được Yaskawa trang bị nhiều công nghệ tiên tiến, không chỉ cung cấp kết nối PROFINET mà còn mang lại các công cụ chẩn đoán và vận hành mạnh mẽ, giúp SI-EP3 trở thành một giải pháp truyền thông vượt trội.

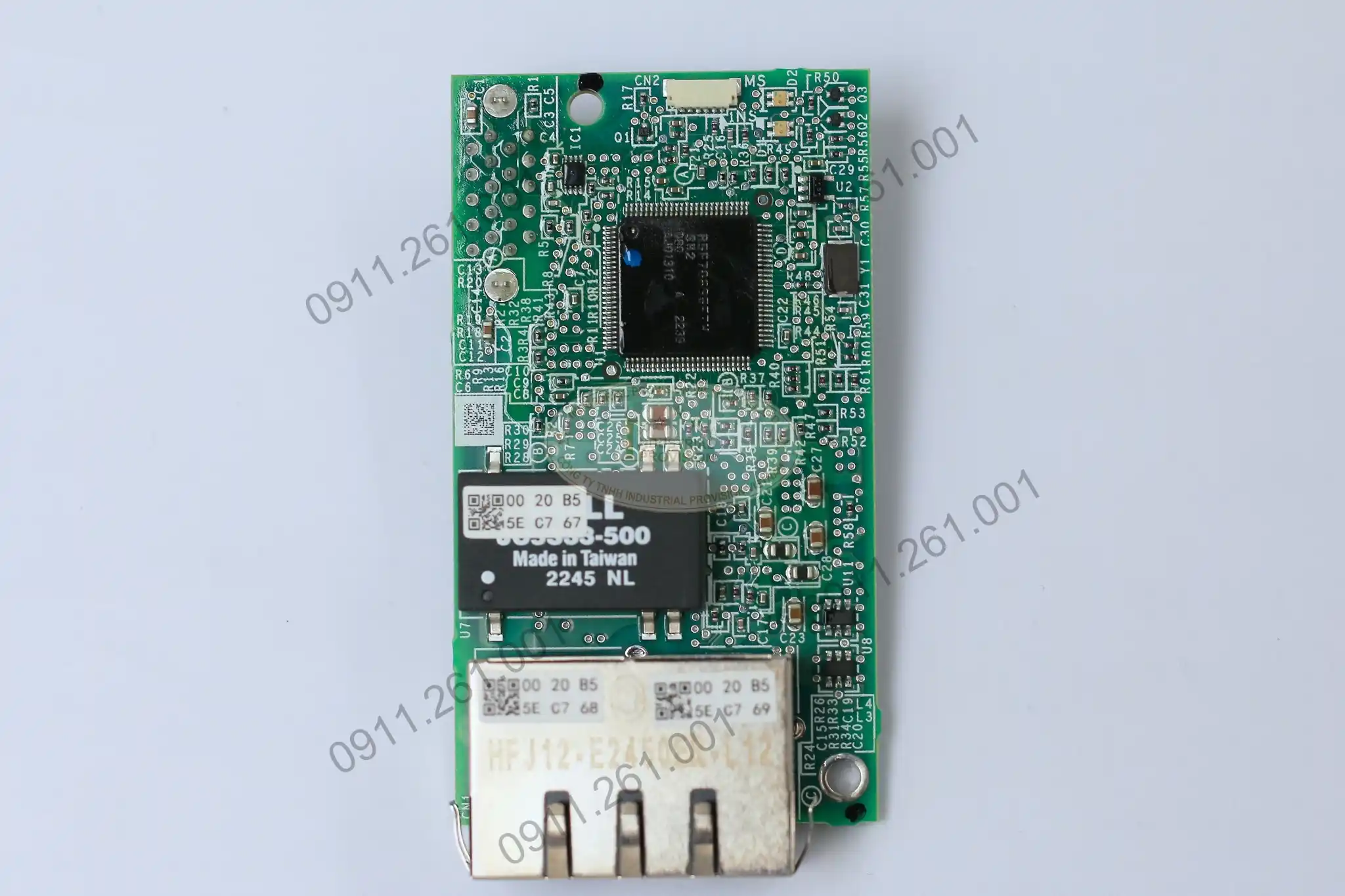

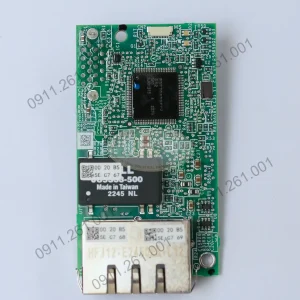

- Switch 2 cổng (Dual-Port) tích hợp: Card SI-EP3 có 2 cổng RJ45, hoạt động như một switch Ethernet. Điều này cho phép kết nối nhiều biến tần theo kiểu “daisy-chain” (nối tiếp), tiết kiệm chi phí đáng kể cho switch mạng bên ngoài.
- Web Server tích hợp: Module SI-EP3 tích hợp một giao diện web server. Người dùng có thể truy cập trực tiếp vào card bằng trình duyệt web qua địa chỉ IP để giám sát, chẩn đoán lỗi, và xem biểu đồ (Chart Page) các thông số vận hành.
- Tính năng Email Alerts: Giao diện web cho phép cấu hình SI-EP3 tự động gửi email cảnh báo khi có lỗi hoặc khi một thông số vận hành (như tần số, dòng điện) vượt qua ngưỡng cài đặt.
- Hỗ trợ PROFIdrive Profile: Tương thích hoàn toàn với PROFIdrive Communication Profile và cả Yaskawa-specific control words, cung cấp dữ liệu cyclic (điều khiển/trạng thái) và acyclic (đọc/ghi thông số).
- Hỗ trợ GSD File: Dễ dàng tích hợp và cấu hình card SI-EP3 trong phần mềm lập trình PLC (như TIA Portal) thông qua file GSDML tiêu chuẩn.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa
Bảng thông số kỹ thuật chi tiết của Card Option SI-EP3 được trích xuất từ tài liệu kỹ thuật chính hãng Yaskawa (Manual No. SIEP C730600 89F).
| Hạng mục | Thông số kỹ thuật |
| Model | SI-EP3 |
| Chuẩn tương thích | PROFINET Conformance Class A |
| Giao thức vật lý | Isolated Physical Layer TCP Protocol |
| Loại cáp | Shielded Twisted Pair Cat 5e |
| Cổng kết nối | Dual RJ45 8-pin (Switch tích hợp) |
| Tốc độ truyền thông | 10/100 Mbps, auto-negotiate |
| Chế độ Duplex | Half-forced, Auto-negotiate, Full-forced |
| Chế độ địa chỉ | Static, DHCP (Cài đặt qua drive hoặc network) |
| Số kết nối đồng thời | 1 PLC connection, 1 supervisor connection, 2 web page connections |
| Chức năng PROFINET | PROFINET IO với PROFIdrive profile, Configurable I/O, Drive diagnostic alarms, I&M0 |
| Nhiệt độ môi trường | -10°C đến +50°C (14°F đến 122°F) |
5. Lợi ích và cam kết từ Long Huyền Minh
Tại Long Huyền Minh, chúng tôi không chỉ cung cấp sản phẩm card chính hãng Yaskawa với đầy đủ chứng nhận CO/CQ, mà còn mang đến giải pháp kỹ thuật toàn diện. Đội ngũ kỹ sư của chúng tôi, với kinh nghiệm chuyên sâu về tự động hóa và được đào tạo trực tiếp từ Yaskawa, cam kết hỗ trợ khách hàng trong suốt quá trình triển khai.

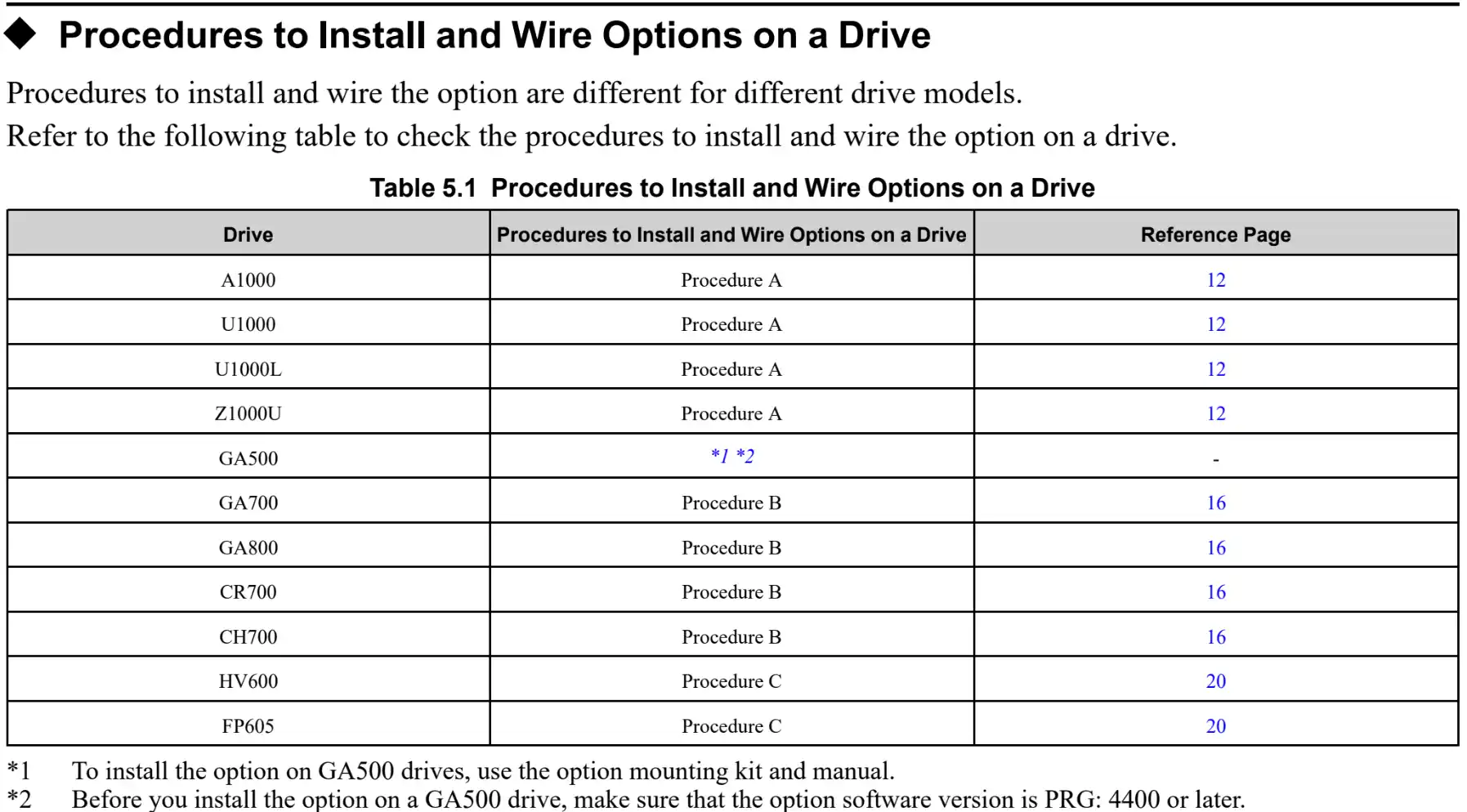

Chúng tôi hỗ trợ kỹ thuật từ xa và tại chỗ cho việc cài đặt phần cứng (bao gồm cả kit JOHB-GA50 cho GA500), cung cấp GSD file, và hướng dẫn cấu hình trên TIA Portal hoặc các phần mềm PLC khác. Long Huyền Minh cam kết bảo hành sản phẩm SI-EP3 theo tiêu chuẩn, hỗ trợ xử lý các lỗi truyền thông (như bUS, EF0) và đảm bảo hệ thống của bạn vận hành ổn định.
