1. Tổng quan sản phẩm Card SI-C3 Yaskawa
Giới thiệu Card Option SI-C3 (Model: SI-C3), một module truyền thông tốc độ cao được Yaskawa thiết kế để tích hợp liền mạch các dòng biến tần 1000-Series (A1000, D1000, U1000, Z1000U) và các dòng thế hệ mới (GA500, GA700, GA800) vào hệ thống mạng CC-Link. Card SI-C3 tuân thủ tiêu chuẩn CC-Link Ver.1.10, hoạt động như một trạm thiết bị từ xa (remote device station) đáng tin cậy.

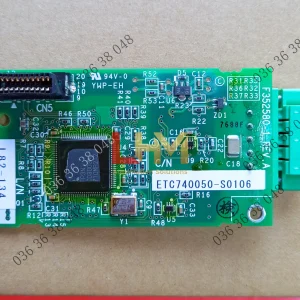

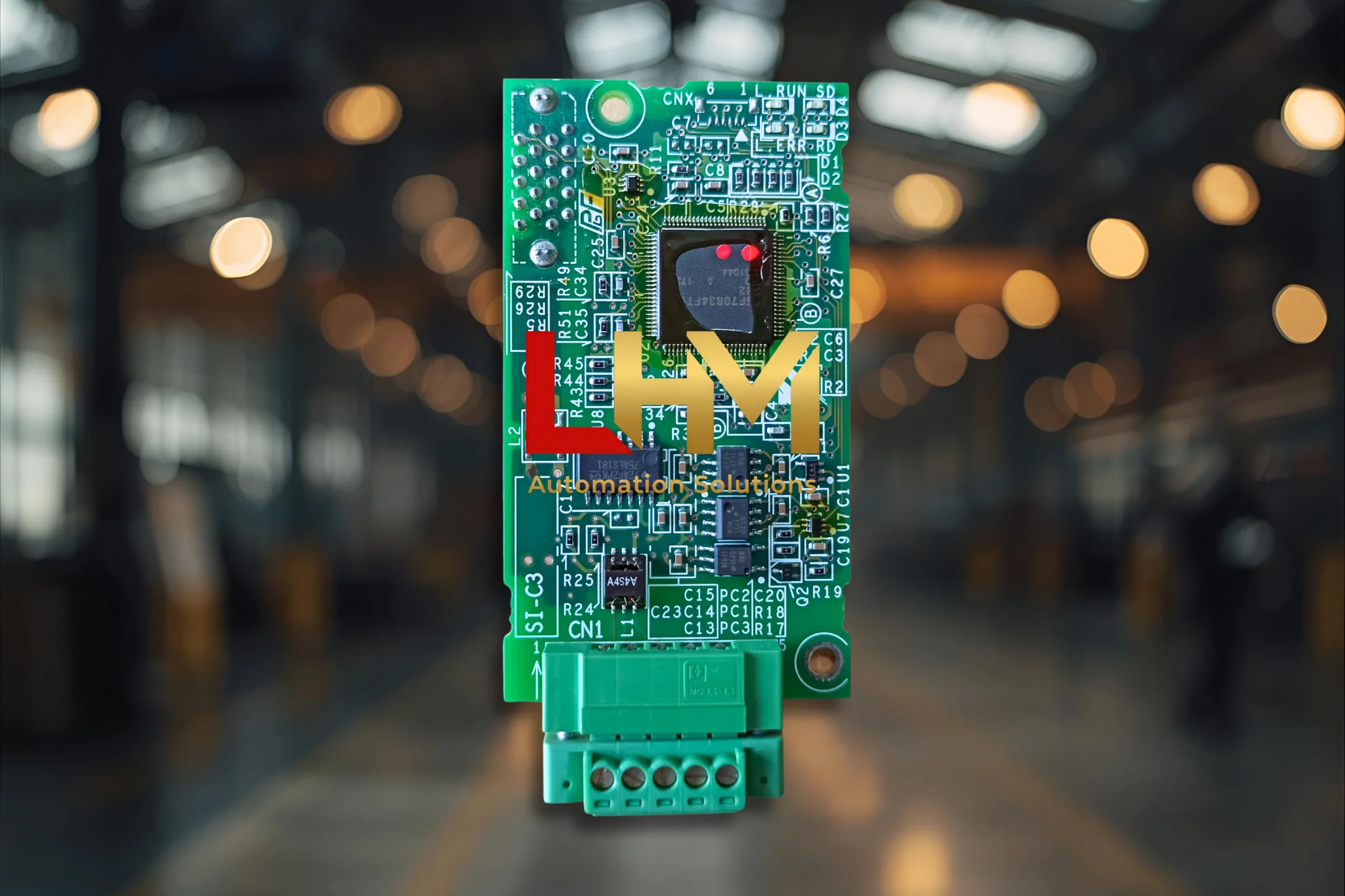

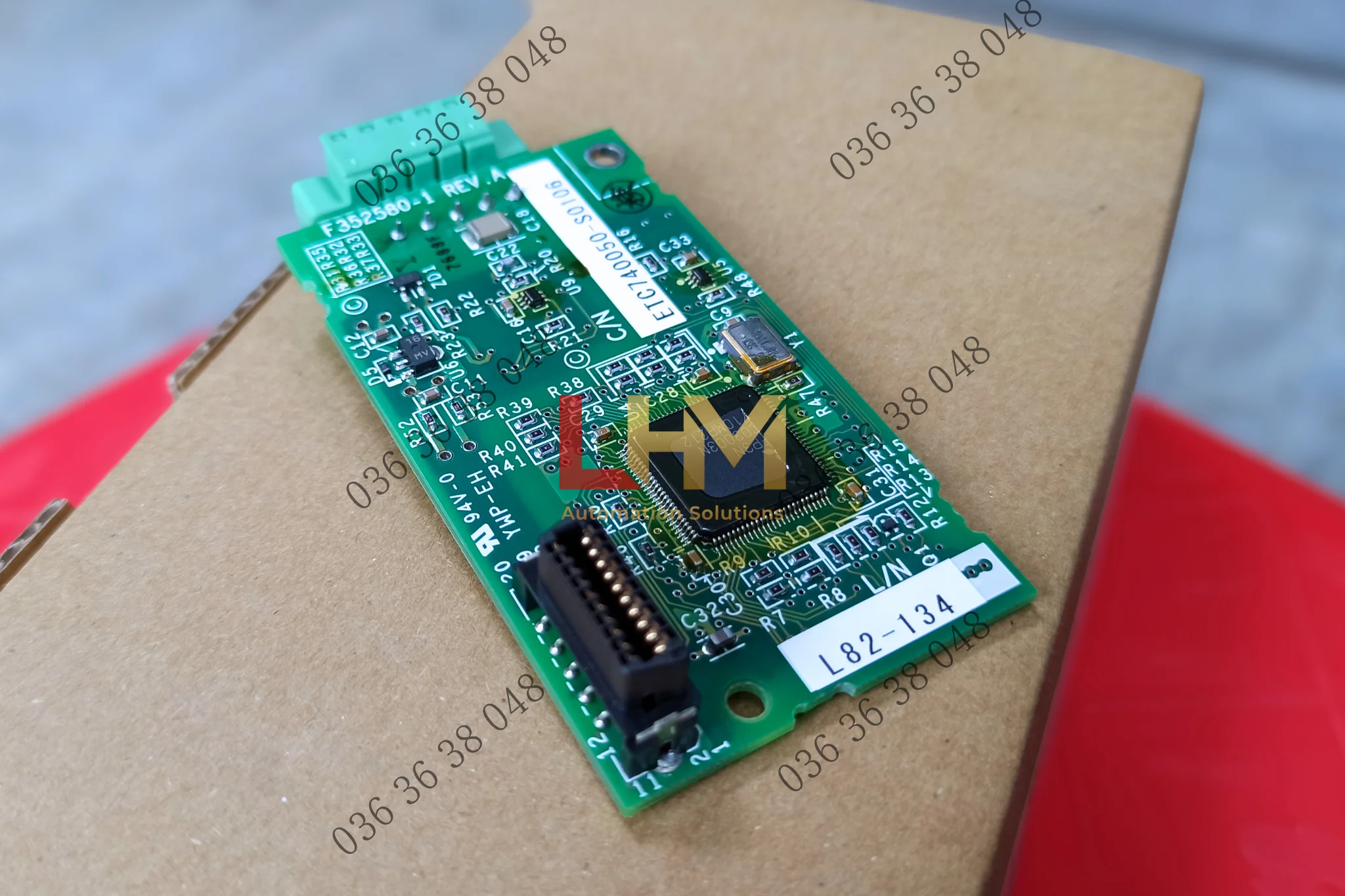

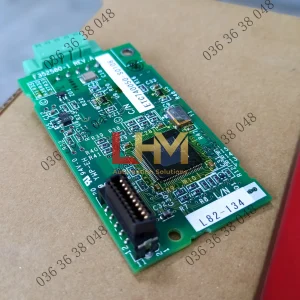

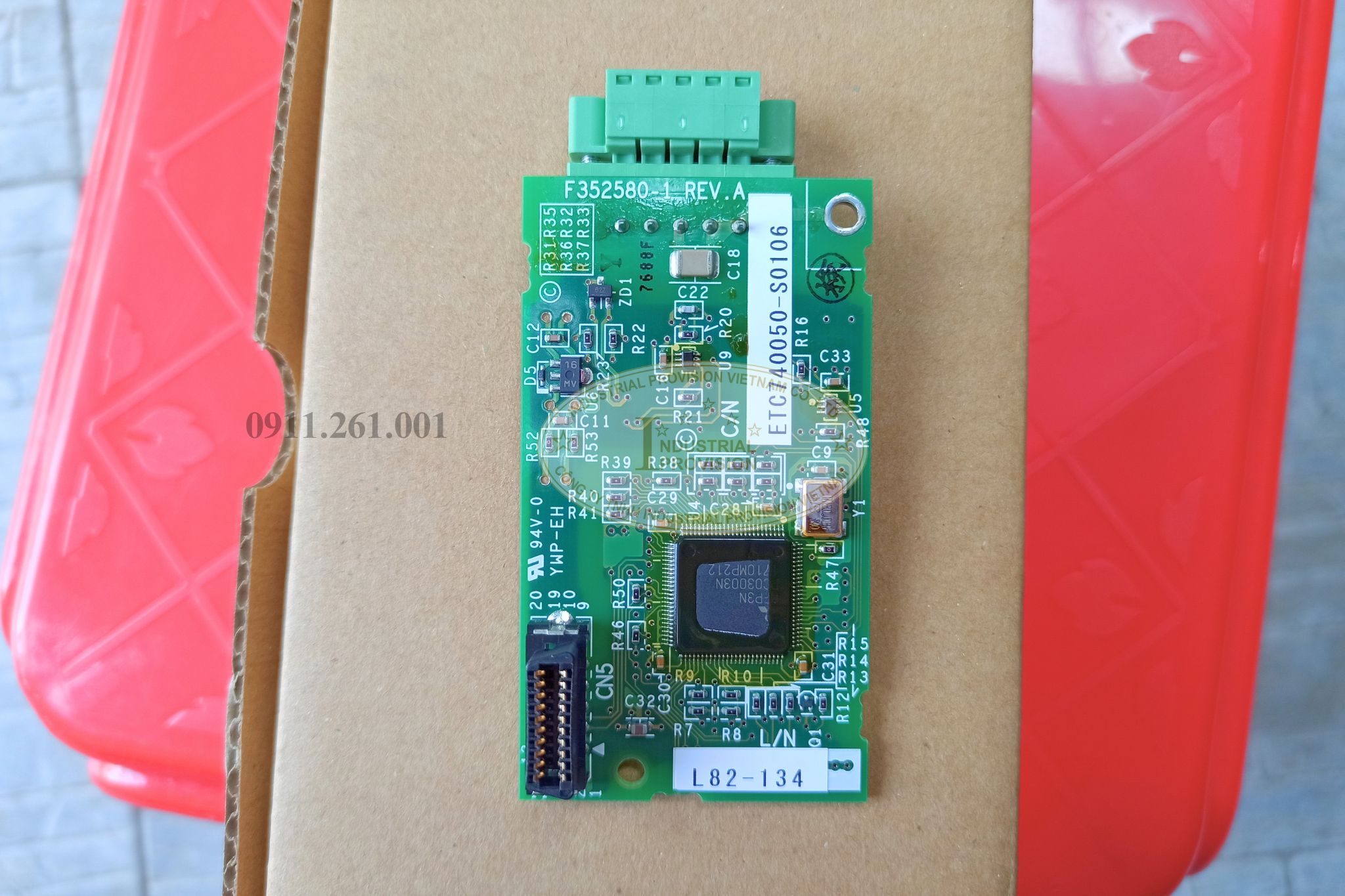

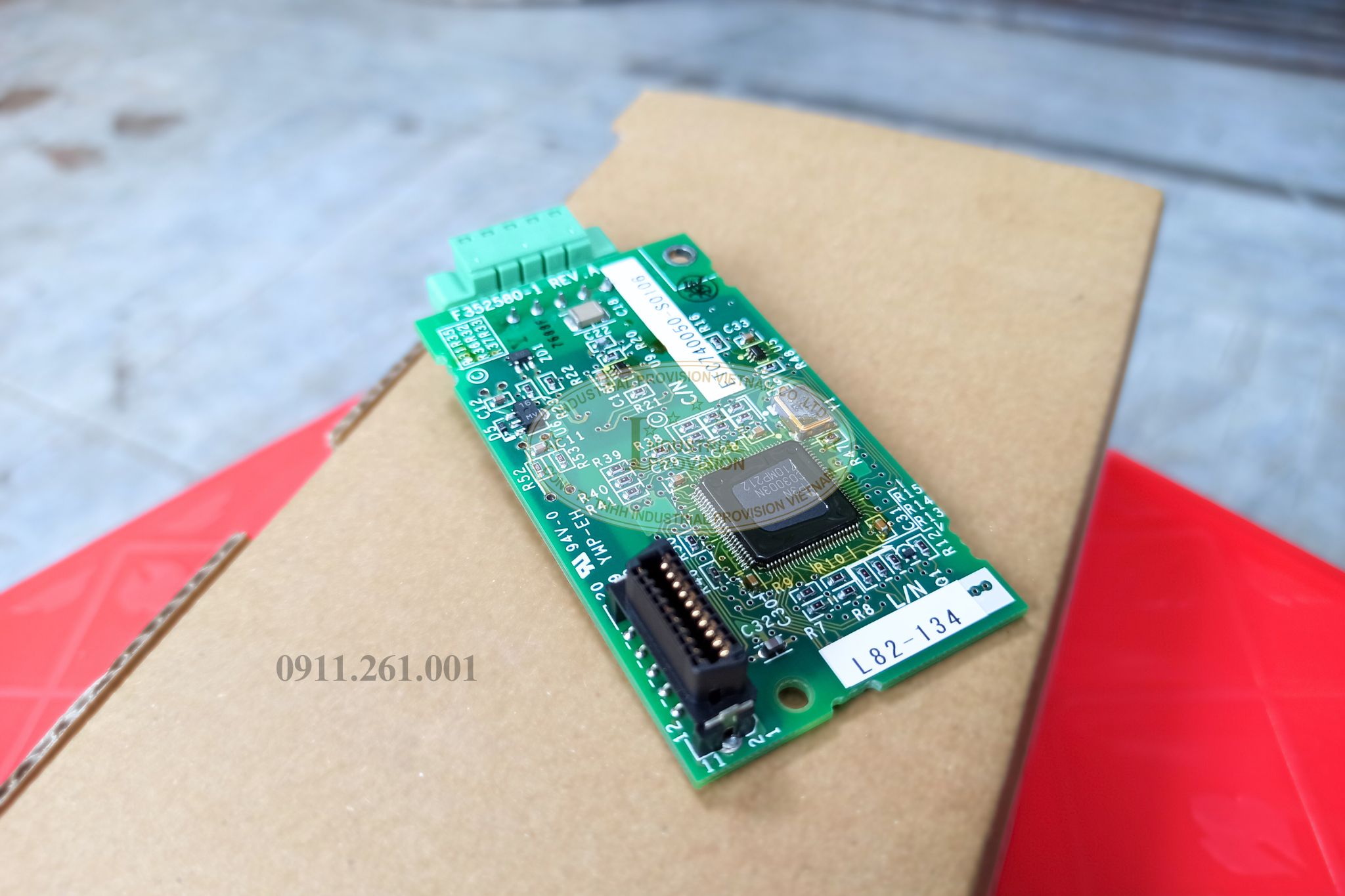

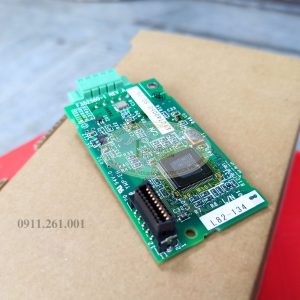

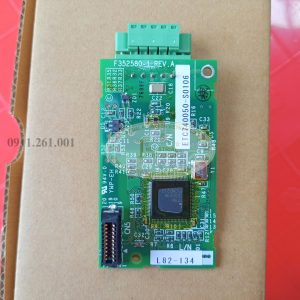

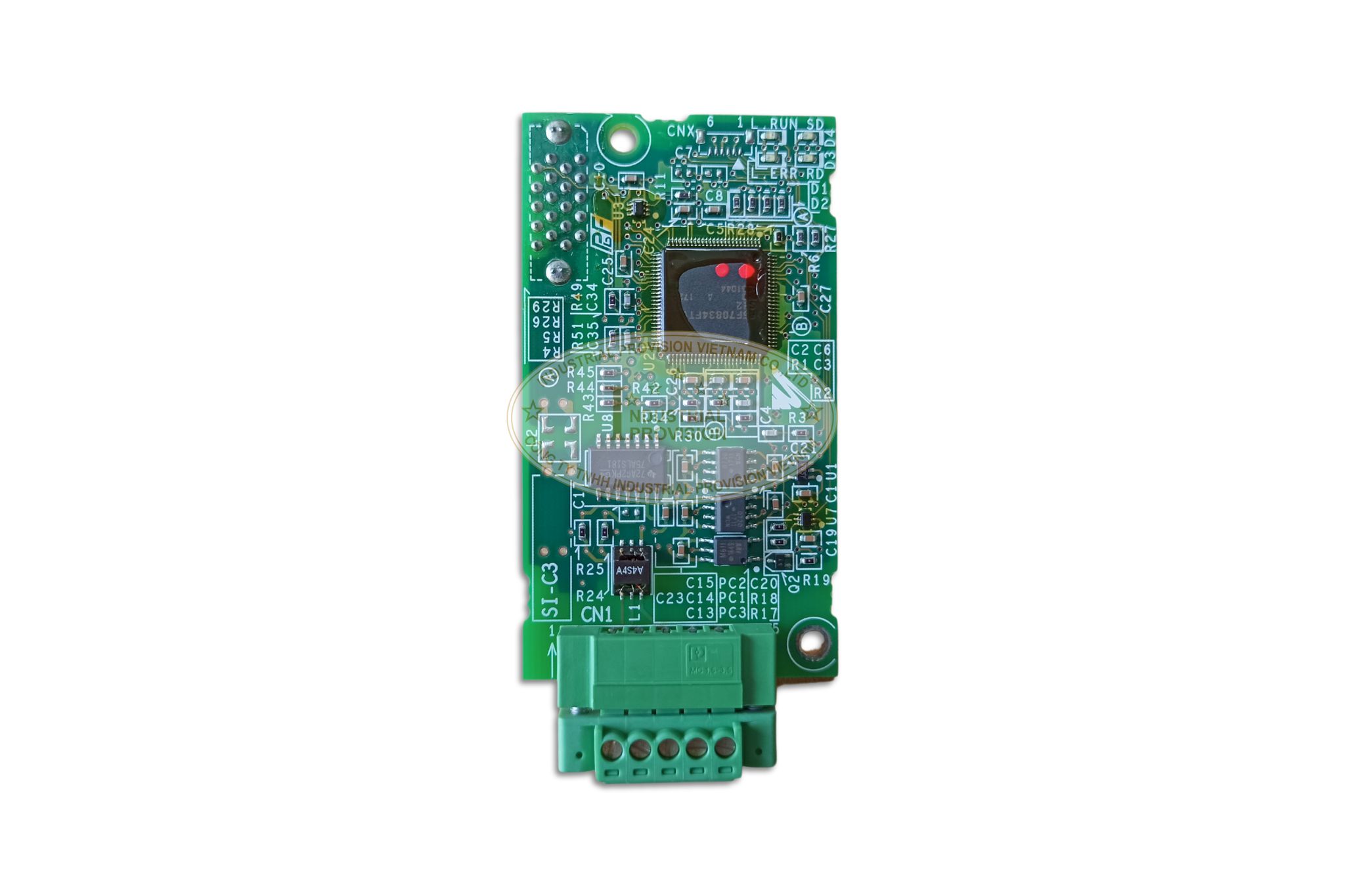

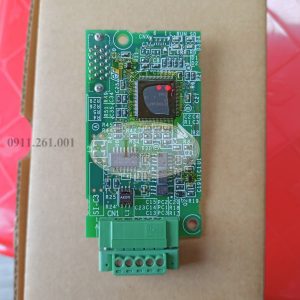

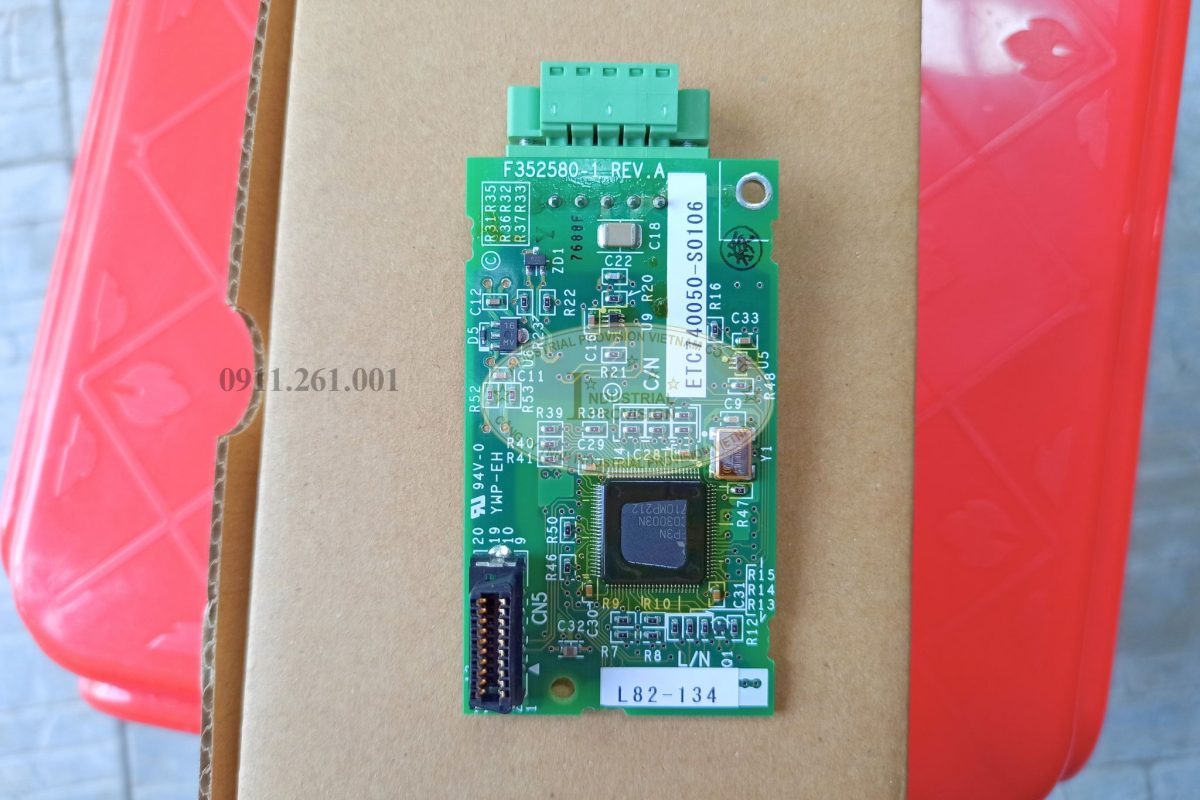

SI-C3
Module SI-C3 cho phép bộ điều khiển master (PLC) thực hiện đầy đủ các chức năng vận hành, giám sát trạng thái và thay đổi thông số của biến tần từ xa. Với việc lắp đặt SI-C3 vào cổng CN5-A của biến tần, hệ thống của bạn có khả năng trao đổi dữ liệu tốc độ cao lên đến 10 Mbps, là giải pháp lý tưởng cho các dây chuyền tự động hóa phức tạp.
2. Ứng dụng thực tế của Card SI-C3
Khả năng kết nối mạng CC-Link của SI-C3 làm cho nó trở thành lựa chọn ưu tiên trong các nhà máy sử dụng PLC Mitsubishi hoặc các hệ thống điều khiển tập trung đòi hỏi tốc độ và sự ổn định. Card SI-C3 được ứng dụng rộng rãi trong nhiều ngành công nghiệp.
Dây chuyền sản xuất tự độngCho phép PLC điều khiển đồng bộ và giám sát hàng loạt biến tần (A1000, GA700) trong các hệ thống băng tải, máy đóng gói, máy chiết rót. |
Hệ thống SCADA & HMIThu thập dữ liệu vận hành (tần số, dòng điện, lỗi) từ biến tần về trung tâm điều khiển, hỗ trợ giám sát và bảo trì từ xa qua SI-C3. |
Máy công cụ & RobotTích hợp biến tần Yaskawa vào các hệ thống điều khiển máy CNC hoặc robot sử dụng nền tảng CC-Link làm mạng fieldbus chủ đạo. |
Quản lý năng lượng (D1000)Card SI-C3 cũng tương thích với bộ D1000, cho phép kết nối mạng và giám sát các thông số tiết kiệm năng lượng của hệ thống. |
Việc lắp đặt SI-C3 cho dòng GA500 yêu cầu bộ kit chuyển đổi chuyên dụng JOHB-GA50 (bán riêng) để đảm bảo tương thích cơ khí.
3. Tính năng và công nghệ nổi bật
Module SI-C3 được Yaskawa thiết kế với các tính năng mạnh mẽ, đảm bảo việc tích hợp vào mạng CC-Link diễn ra đơn giản, nhanh chóng và ổn định.
- Tương thích CC-Link Ver.1.10: Đảm bảo tuân thủ đầy đủ các tiêu chuẩn kỹ thuật của CC-Link Partner Association (CLPA).
- Tốc độ truyền thông cao: Hỗ trợ dải tốc độ truyền thông rộng, tự động hoặc cài đặt bằng tay, từ 156 kbps lên đến 10 Mbps.
- Trạm Remote Device: Hoạt động như một trạm thiết bị từ xa (Remote Device Station) và chỉ chiếm 1 trạm (Occupied Stations = 1) trong mạng CC-Link.
- Cài đặt địa chỉ dễ dàng: Địa chỉ trạm (Station Address) được cài đặt đơn giản thông qua tham số F6-10 của biến tần (dải từ 1 đến 64).
- Đèn LED chẩn đoán: Tích hợp 4 đèn LED (L.RUN, SD, RD, L.ERR) ngay trên bo mạch, giúp kỹ sư dễ dàng chẩn đoán trạng thái truyền thông và lỗi.
- Switch tiếp địa (S1): Các phiên bản SI-C3 mới (board code ETC740051 trở lên) có switch S1 cho phép tùy chọn giữa tiếp địa chung (Common Grounding) hoặc tiếp địa độc lập (NC).
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa
Bảng thông số kỹ thuật chi tiết cho card option SI-C3 theo tài liệu chính hãng Yaskawa (Manual No. SIEP C730600 83E).
| Hạng mục | Thông số kỹ thuật |
| Model | SI-C3 |
| Chuẩn tương thích | CC-Link Ver.1.10 |
| Loại trạm (Station Type) | Remote device station (Trạm thiết bị từ xa) |
| Số trạm chiếm (Occupied Stations) | 1 trạm |
| Tốc độ truyền thông | 156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps |
| Cài đặt tốc độ | Qua tham số F6-11 |
| Cài đặt địa chỉ trạm | Qua tham số F6-10 (Dải 1 – 64) |
| Biến tần tương thích | A1000, D1000, U1000, Z1000U, GA500, GA700, GA800 |

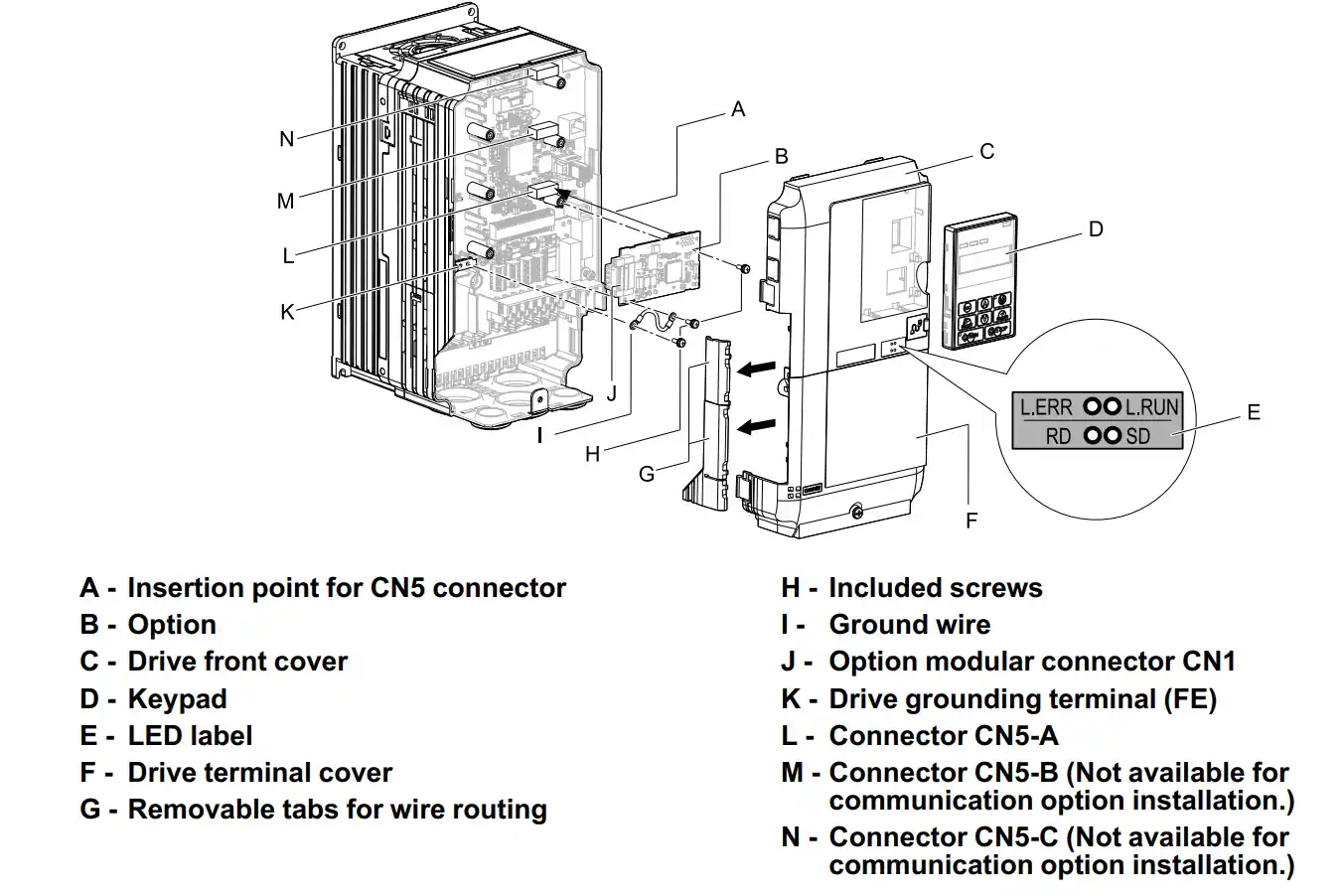

| Vị trí lắp đặt | Cổng CN5-A |

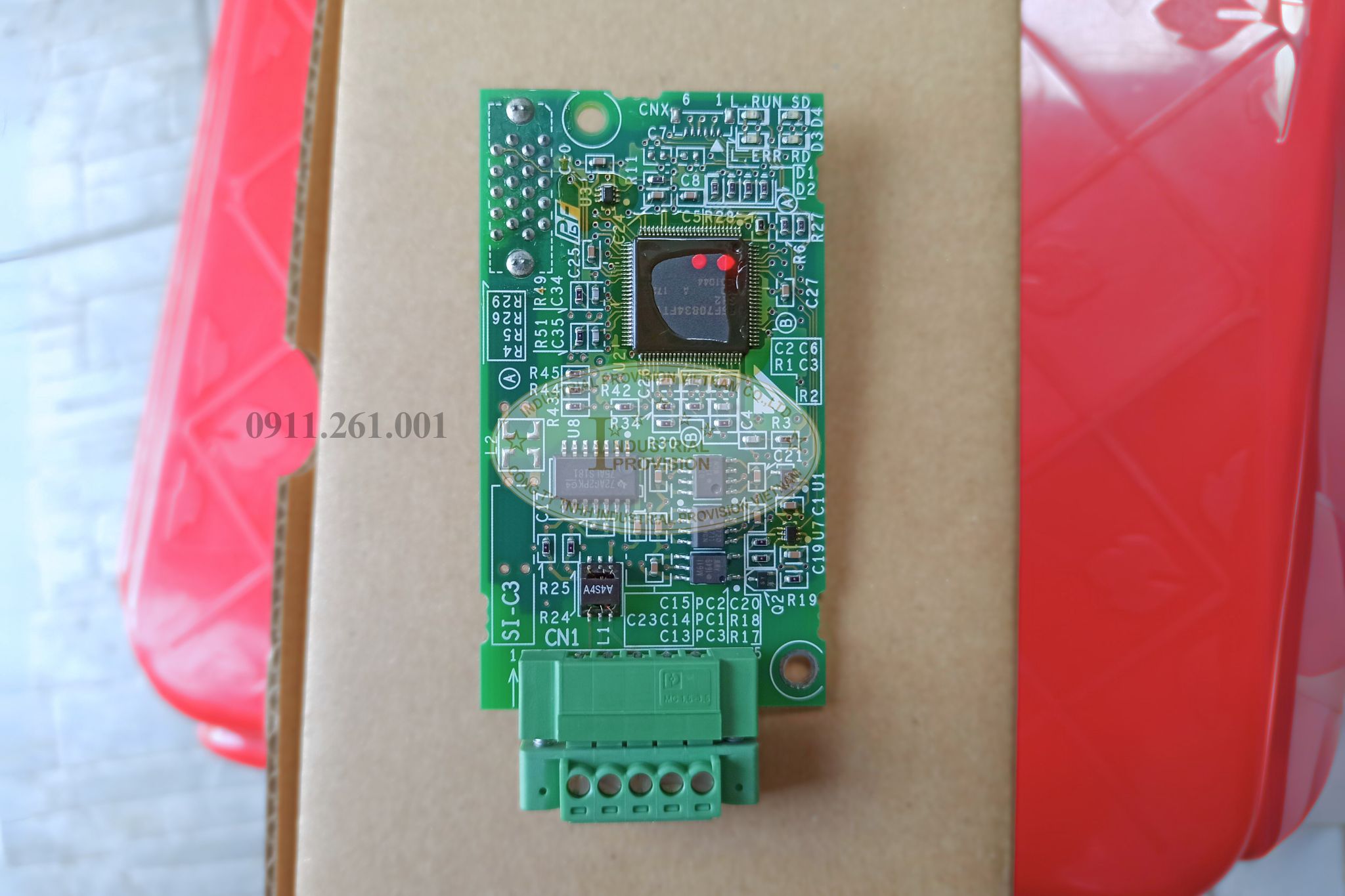

| Đầu nối (CN1) | 5-pin (DA, DB, DG, SLD, SLD) |
| Nhiệt độ môi trường | -10°C đến +50°C (14°F đến 122°F) |
| Độ ẩm | Tối đa 95% RH (không ngưng tụ) |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua sản phẩm card tại Long Huyền Minh, quý khách hàng không chỉ nhận được một sản phẩm chính hãng Yaskawa với đầy đủ chứng nhận CO/CQ, mà còn nhận được sự hỗ trợ kỹ thuật chuyên sâu về card. Chúng tôi cam kết bảo hành sản phẩm theo tiêu chuẩn của nhà sản xuất, đảm bảo sự yên tâm tuyệt đối cho phòng mua hàng và phòng kỹ thuật.
Đội ngũ kỹ sư của chúng tôi, được đào tạo trực tiếp từ Yaskawa, sẵn sàng tư vấn giải pháp, hỗ trợ cài đặt vào cổng CN5-A, hướng dẫn đấu nối terminal CN1 và cài đặt điện trở cuối, cấu hình các thông số (F6-10, F6-11) và xử lý các lỗi truyền thông (bUS, AEr). Sản phẩm luôn có sẵn hàng tại kho Long Huyền Minh, sẵn sàng giao hàng nhanh chóng.
