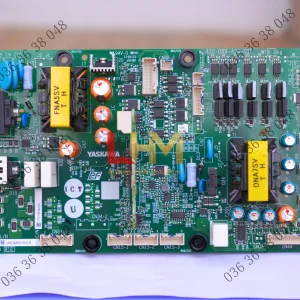

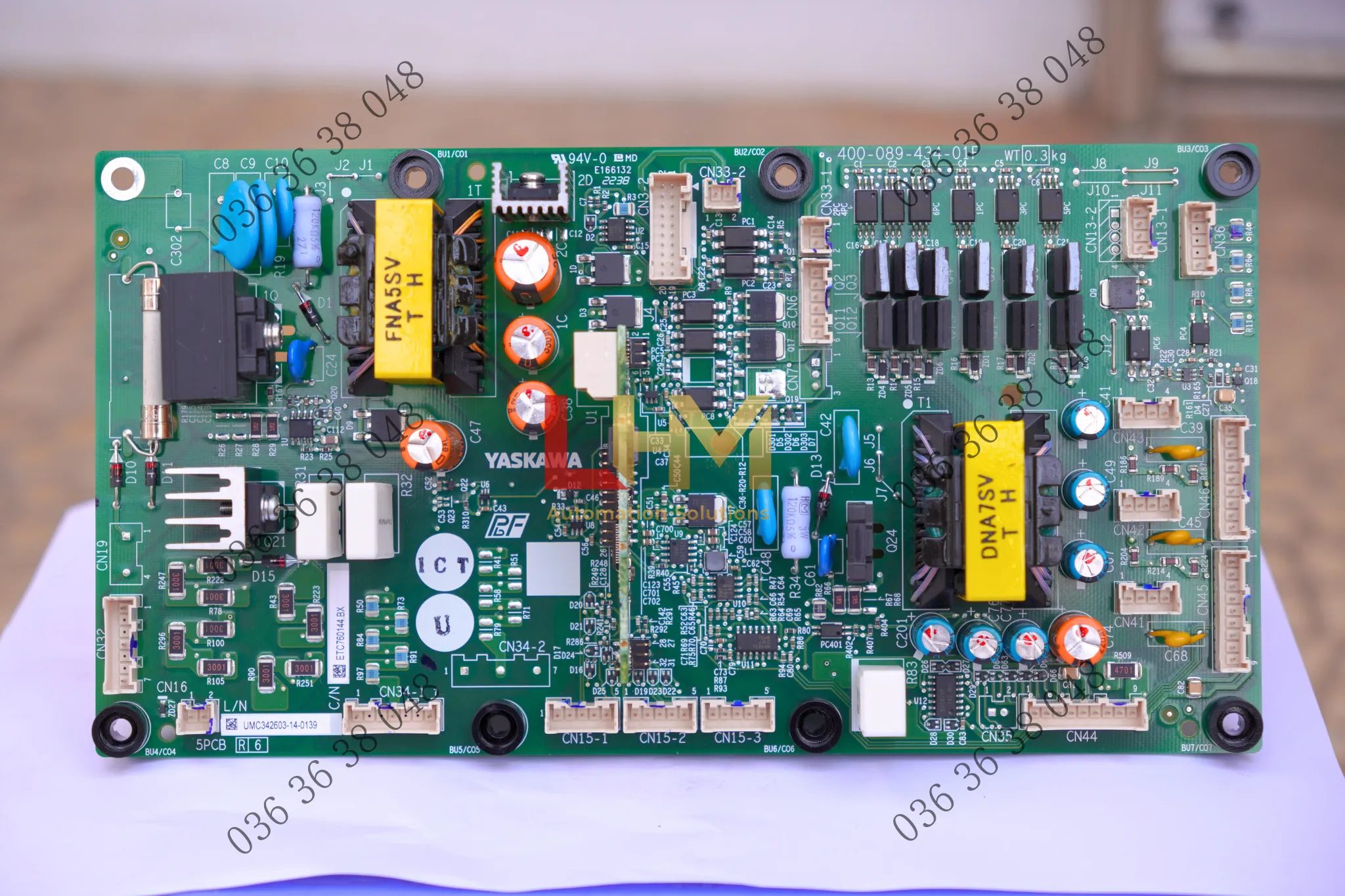

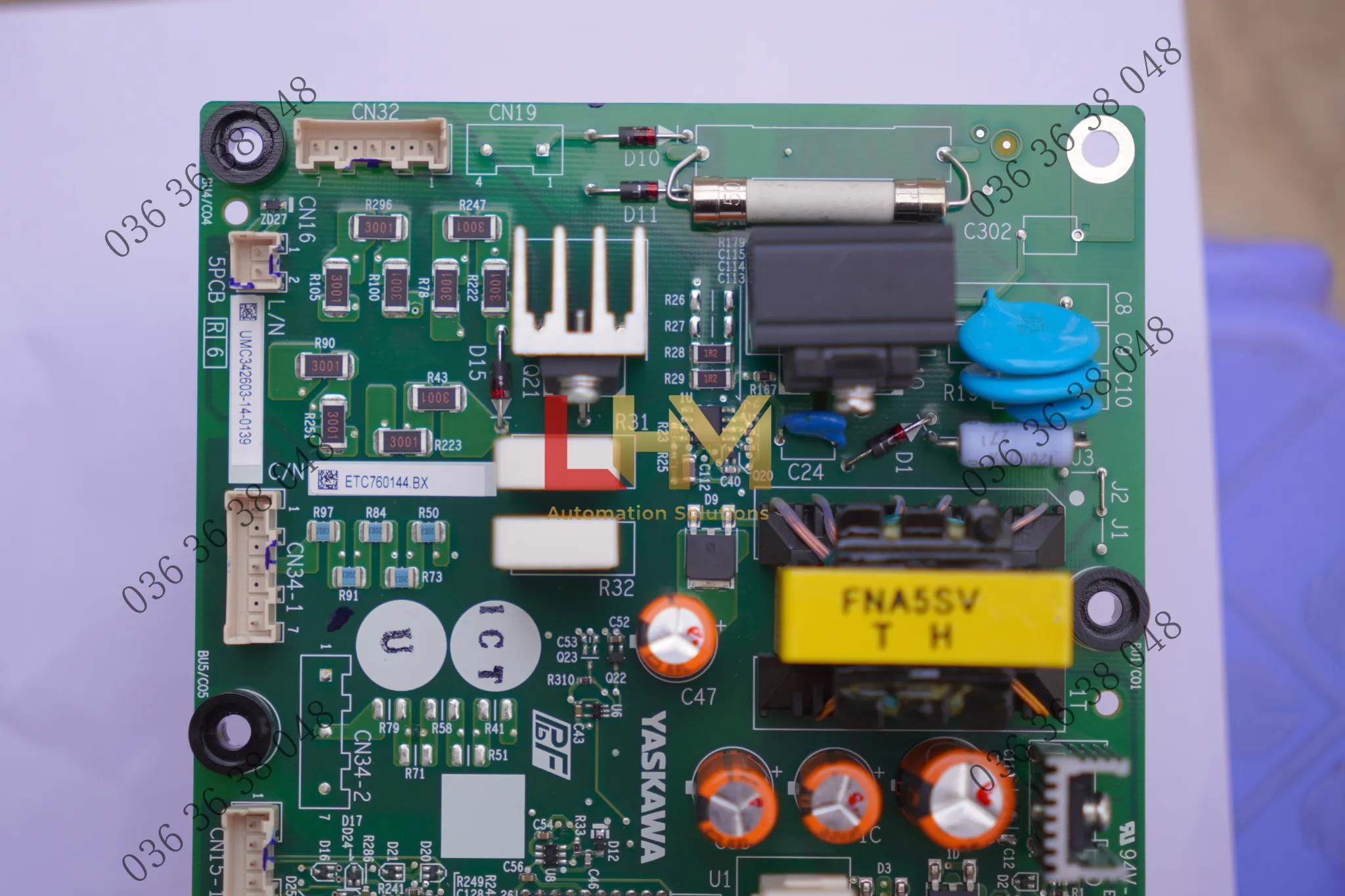

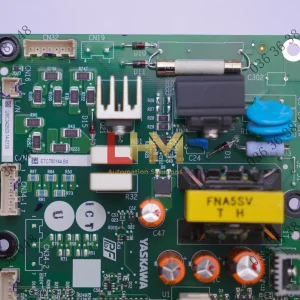

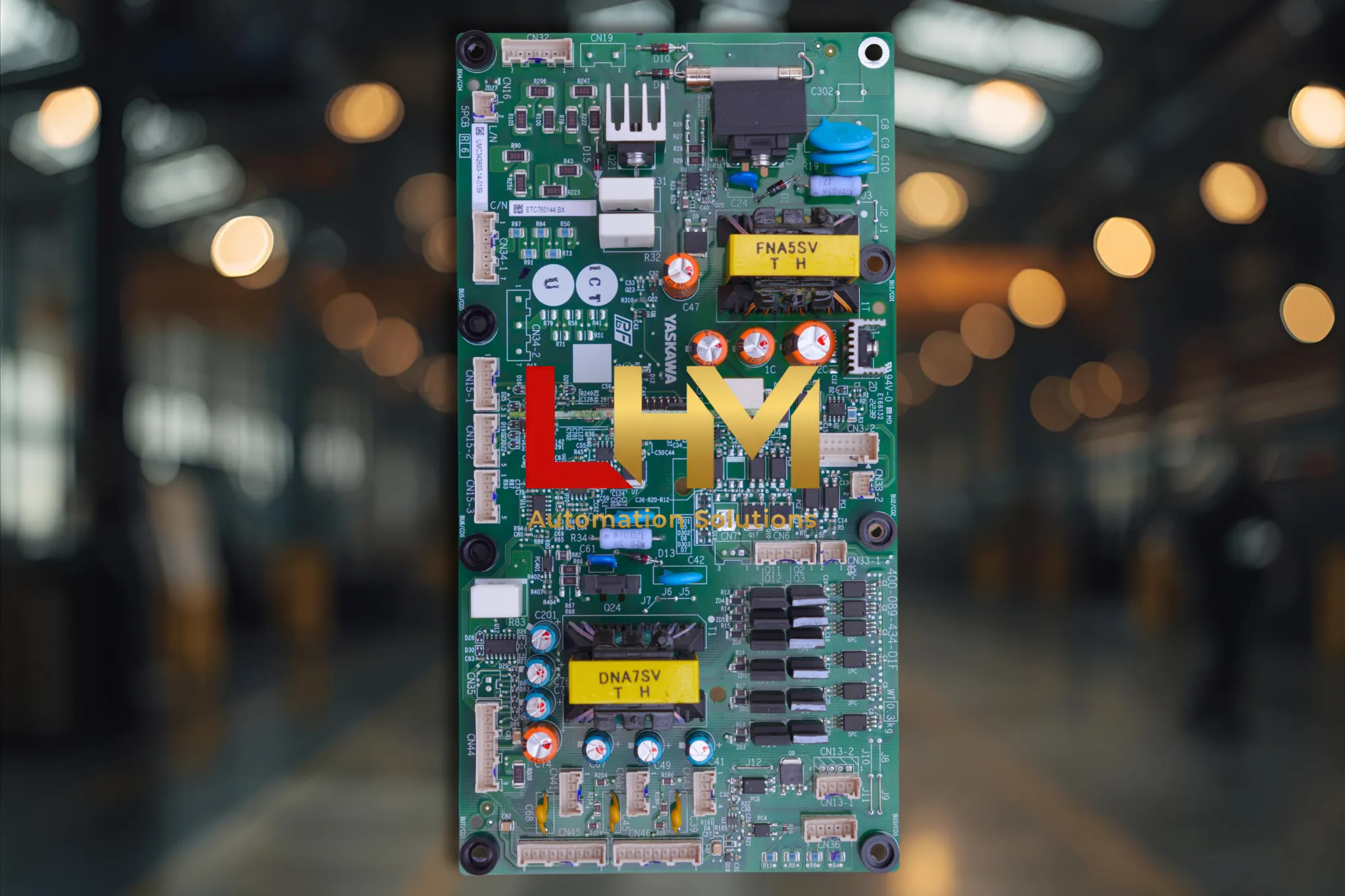

Bo mạch ETC760140 ETC760141 ETC760142 ETC760143 ETC760144 Yaskawa cho GA700 250kW

Bo mạch biến tần Yaskawa ETC760140 ETC760141 ETC760142 ETC760143 ETC760144 cho GA700 250kW

1. Giới thiệu Bo mạch Nguồn-Điều khiển IGBT Yaskawa GA700 ETC760144 Series

Trong thế giới tự động hóa công nghiệp, biến tần Yaskawa GA700 250kW được biết đến như một “cỗ máy” mạnh mẽ, đáng tin cậy cho các ứng dụng tải nặng. Tuy nhiên, để cỗ máy đó vận hành trơn tru, cần có một “trái tim” khỏe mạnh và chính xác. Đó chính là Bo mạch Nguồn và Điều khiển IGBT (Gate Drive Power Supply Board) với series model ETC760140, ETC760141, ETC760142, ETC760143, và ETC760144.

ETC760140 ETC760141 ETC760142 ETC760143 ETC760144

Đây không đơn thuần là một bo mạch điện tử, mà là trung tâm đầu não năng lượng, cầu nối sống còn giữa “bộ óc” (bo mạch điều khiển – Control Board) và “cơ bắp” (khối công suất IGBT). Sản phẩm này được thiết kế chuyên biệt cho biến tần Yaskawa GA700 250kW (model tham chiếu: CIPR-GA70T4250ABAA), đảm bảo sự tương thích tuyệt đối và khôi phục lại hiệu suất nguyên bản của nhà sản xuất. Khi biến tần của bạn gặp sự cố về nguồn, báo lỗi liên quan đến IGBT hoặc không thể khởi động, bo mạch ETC760140 series chính là giải pháp thay thế tối ưu, hiệu quả và tiết kiệm nhất.

2. Chức năng kép quyết định sự sống còn của Biến tần

Bo mạch ETC760140 không chỉ thực hiện một mà là hai nhiệm vụ tối quan trọng, quyết định đến 90% sự ổn định và an toàn của biến tần:

• Chức năng Mạch Nguồn Xung (SMPS – Switched-Mode Power Supply): Bo mạch tiếp nhận điện áp cao từ DC Bus của biến tần (khoảng 540-650 VDC) và hạ áp, chuyển đổi thành nhiều mức điện áp DC thấp, ổn định và được cách ly hoàn toàn. Các mức điện áp này (+24V, +15V, -15V, +5V…) là nguồn sống để nuôi toàn bộ hệ thống vi xử lý trên bo điều khiển, màn hình vận hành, quạt làm mát, và các mạch cảm biến. Nếu chức năng này thất bại, biến tần sẽ hoàn toàn “tê liệt” và không thể khởi động.
• Chức năng Điều Khiển Cổng IGBT (IGBT Gate Drive): Đây là nhiệm vụ cao cấp và phức tạp nhất. Bo mạch nhận các tín hiệu điều chế độ rộng xung (PWM) logic cấp thấp từ vi xử lý. Sau đó, nó thực hiện khuếch đại, tạo dạng xung và cách ly quang (opto-isolation) các tín hiệu này thành các xung điện áp đủ lớn và dòng đủ mạnh để điều khiển đóng/mở các cực G (Gate) của 6 con IGBT công suất trong module. Quá trình này đòi hỏi sự chính xác đến từng micro giây. Bất kỳ sai lệch nào cũng có thể dẫn đến hiện tượng trùng dẫn (shoot-through) và gây nổ IGBT ngay lập tức, một hư hỏng cực kỳ tốn kém. Đồng thời, mạch Gate Drive còn liên tục giám sát trạng thái của IGBT, phát hiện các hiện tượng quá dòng, ngắn mạch (desaturation) để gửi tín hiệu phản hồi về vi xử lý, ngắt xung kịp thời trước khi thảm họa xảy ra.

3. Thông số kỹ thuật chi tiết

4. Hướng dẫn lắp đặt và thay thế an toàn

Việc thay thế bo mạch ETC760140 đòi hỏi kỹ năng kỹ thuật và tuân thủ nghiêm ngặt các quy tắc an toàn điện.

CẢNH BÁO: NGUY HIỂM CHẾT NGƯỜI! Luôn ngắt hoàn toàn nguồn điện cấp cho biến tần. Tụ điện trên DC Bus tích một lượng điện năng khổng lồ. Chờ ít nhất 15 phút để tụ xả hết điện. Sử dụng đồng hồ vạn năng (VOM) đo điện áp tại cọc P+ và N- để chắc chắn điện áp đã về dưới 10V trước khi thao tác.

Các bước thực hiện:

1. Mở tủ và Tháo vỏ biến tần: Tháo các nắp che phía trước của biến tần GA700 để tiếp cận các bo mạch bên trong.
2. Xác định vị trí: Bo mạch ETC760140 nằm ngay bên dưới bo điều khiển màu xanh lá cây và phía trên khối tản nhiệt chứa module IGBT.
3. Chụp ảnh & Đánh dấu: Dùng điện thoại chụp lại toàn bộ các vị trí cắm của connector trên bo mạch cũ. Đây là bước cực kỳ quan trọng để tránh nhầm lẫn khi lắp lại.
4. Tháo kết nối: Nhẹ nhàng tháo tất cả các connector cáp dẹt và cáp nguồn đang kết nối vào bo mạch. Lưu ý các lẫy khóa trên connector.
5. Tháo bo mạch cũ: Tháo các ốc vít cố định bo mạch vào khung máy. Cẩn thận nhấc bo mạch cũ ra ngoài.
6. Lắp bo mạch mới: Đặt bo mạch ETC760140 mới vào đúng vị trí. Vặn lại các ốc vít một cách chắc chắn.
7. Kết nối lại: Dựa vào hình ảnh đã chụp, cắm lại tất cả các connector vào đúng vị trí trên bo mạch mới. Đảm bảo các connector được cắm chặt và vào hết lẫy khóa.
8. Kiểm tra cuối cùng: Rà soát lại một lần nữa toàn bộ các kết nối. Đảm bảo không có dây nào bị kẹt, không có dụng cụ hay ốc vít nào bị rơi vào trong biến tần.
9. Đóng vỏ và Chạy thử: Lắp lại vỏ máy, cấp nguồn và thực hiện chạy thử biến tần ở chế độ không tải trước khi kết nối với động cơ.

5. Ứng dụng thực tiễn trong các ngành công nghiệp nặng

Độ tin cậy của bo mạch ETC760140 ảnh hưởng trực tiếp đến hiệu suất của biến tần trong các ứng dụng đòi hỏi khắt khe nhất:

• Ngành Thép và Xi Măng: Điều khiển các động cơ cho máy nghiền, máy cán, quạt gió lò nung, băng tải tải nặng. Bo mạch đảm bảo biến tần cung cấp moment khởi động lớn và hoạt động ổn định trong môi trường khắc nghiệt, nhiều bụi bẩn.
• Ngành Nước và Xử lý nước thải: Vận hành các máy bơm công suất cực lớn tại các trạm bơm cấp 1, cấp 2, hệ thống bơm tăng áp. Sự ổn định của bo mạch giúp hệ thống hoạt động 24/7, tránh các sự cố vỡ đường ống do thay đổi áp suất đột ngột.
• Cẩu trục và Thiết bị nâng hạ: Trong các cảng biển, nhà kho lớn, bo mạch giúp biến tần điều khiển động cơ nâng hạ một cách mượt mà, chính xác, đảm bảo an toàn cho hàng hóa và con người. Mạch bảo vệ IGBT phản ứng nhanh là yếu tố sống còn trong các ứng dụng này.
• Ngành Nhựa và Bao bì: Vận hành các máy ép nhựa, máy đùn, máy thổi màng yêu cầu điều khiển tốc độ và moment chính xác để đảm bảo chất lượng sản phẩm đồng đều.
• Hệ thống HVAC và Máy nén khí: Điều khiển các quạt thông gió, bơm tuần hoàn và máy nén khí công nghiệp, giúp tiết kiệm năng lượng tối đa và vận hành bền bỉ.

6. Dấu hiệu Lỗi và Lợi ích của việc Thay thế

Làm thế nào để biết bo mạch ETC760140 của bạn có thể đã bị lỗi? Hãy chú ý đến các triệu chứng sau:

• Biến tần không lên nguồn: Màn hình không hiển thị, quạt không quay khi cấp nguồn.
• Báo lỗi tức thì: Các lỗi như GF (Ground Fault), oV (Overvoltage), UV (DC Bus Undervoltage) hiển thị ngay khi khởi động.
• Nổ IGBT: Biến tần phát ra tiếng nổ lớn và báo lỗi OC (Overcurrent), thường do mạch Gate Drive bị lỗi gây trùng dẫn.
• Động cơ chạy giật, không ổn định: Mặc dù các cài đặt đã đúng, nhưng động cơ vận hành không trơn tru, có thể do xung kích vào IGBT không ổn định.

Lợi ích khi thay thế bằng bo mạch chính hãng:

• Khôi phục 100% hiệu suất: Đưa biến tần trở về trạng thái hoạt động nguyên bản.
• Tiết kiệm chi phí: Chi phí thay thế bo mạch chỉ bằng một phần rất nhỏ so với việc đầu tư một biến tần 250kW mới.
• An toàn và đáng tin cậy: Linh kiện chính hãng đảm bảo không gây hư hỏng lan truyền sang các bộ phận đắt tiền khác như IGBT và Control Board.
• Giảm thời gian dừng máy: Việc thay thế nhanh chóng giúp dây chuyền sản xuất của bạn hoạt động trở lại, giảm thiểu thiệt hại kinh tế.

• Kéo dài tuổi thọ thiết bị: Một “trái tim” mới sẽ giúp toàn bộ hệ thống biến tần của bạn hoạt động bền bỉ hơn trong nhiều năm tới.
