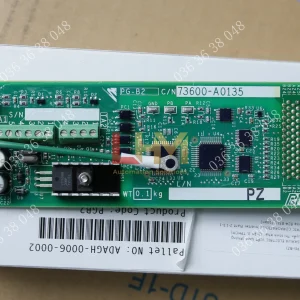

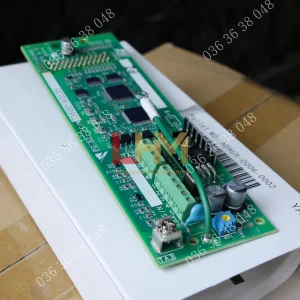

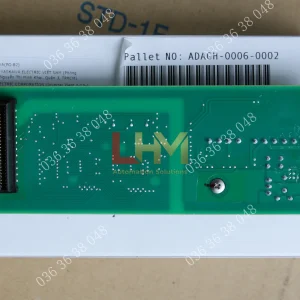

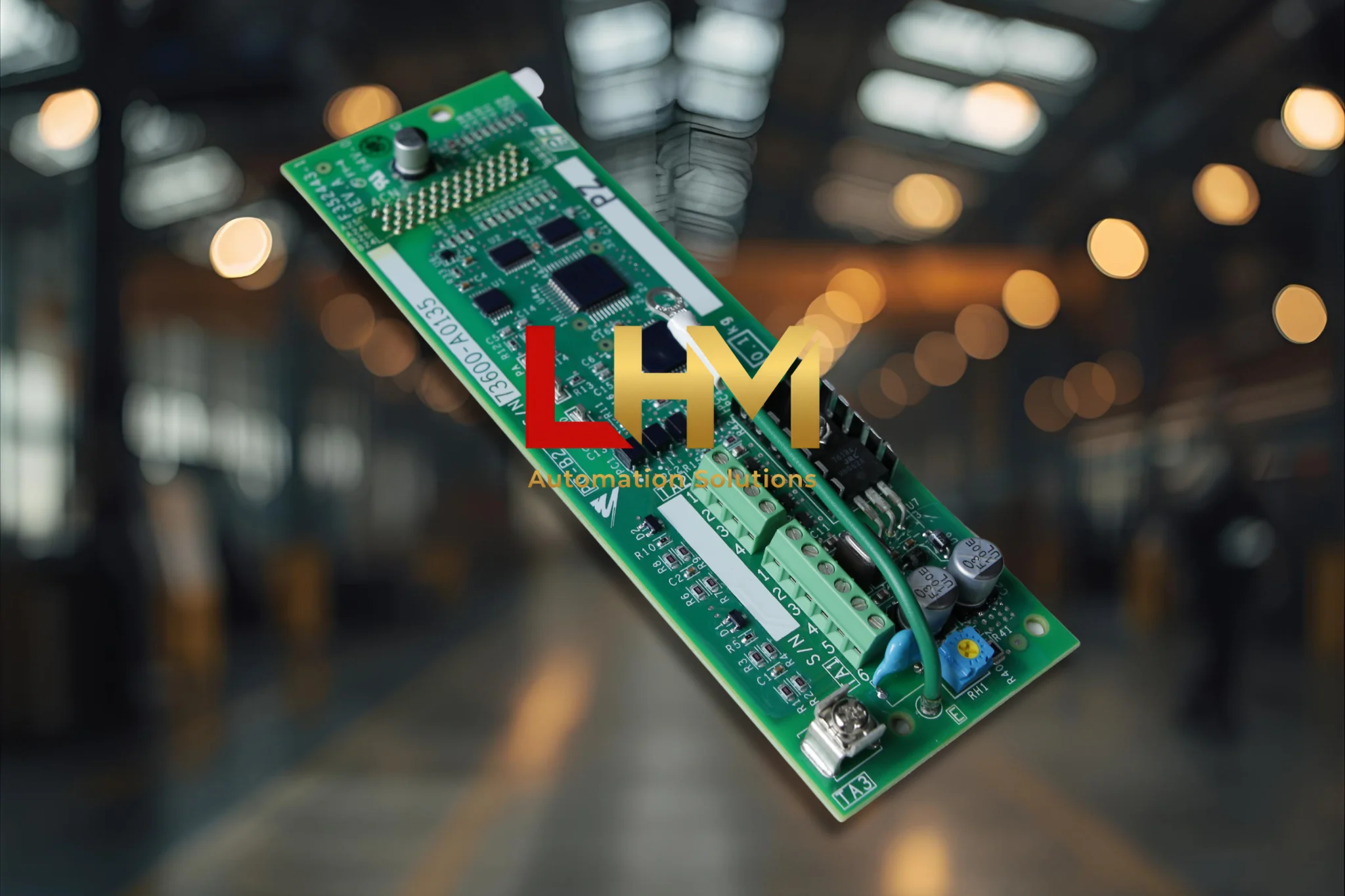

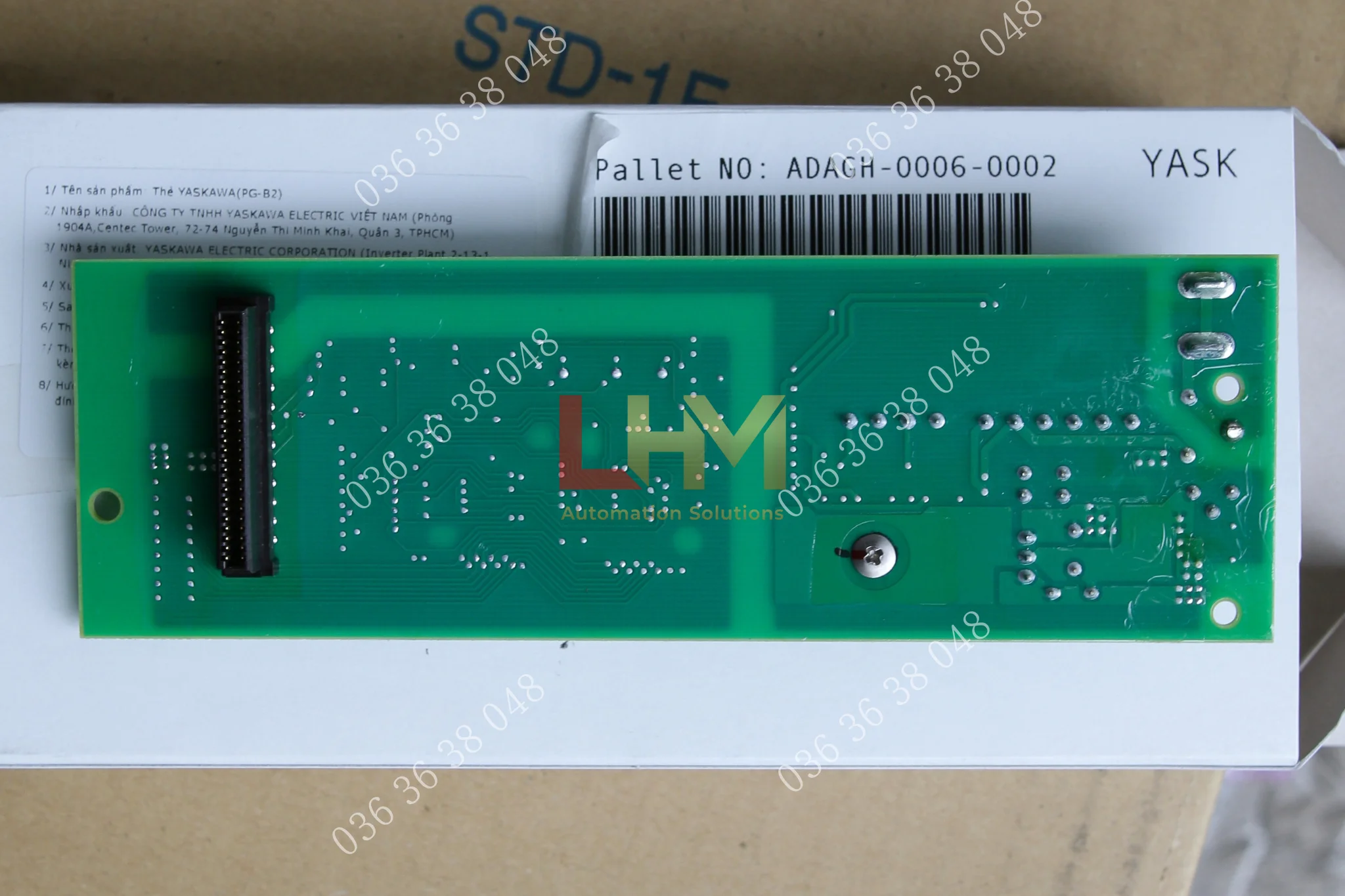

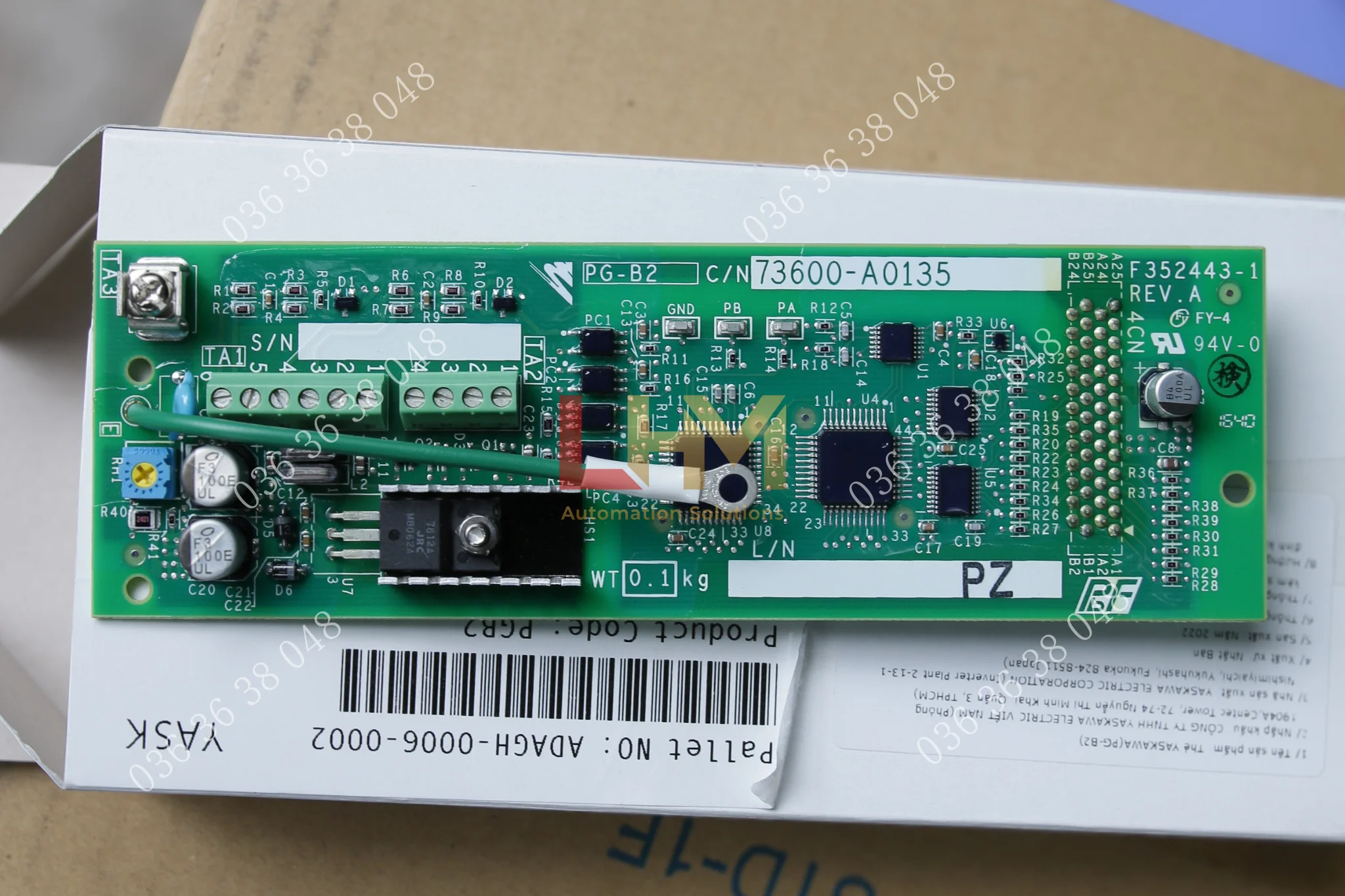

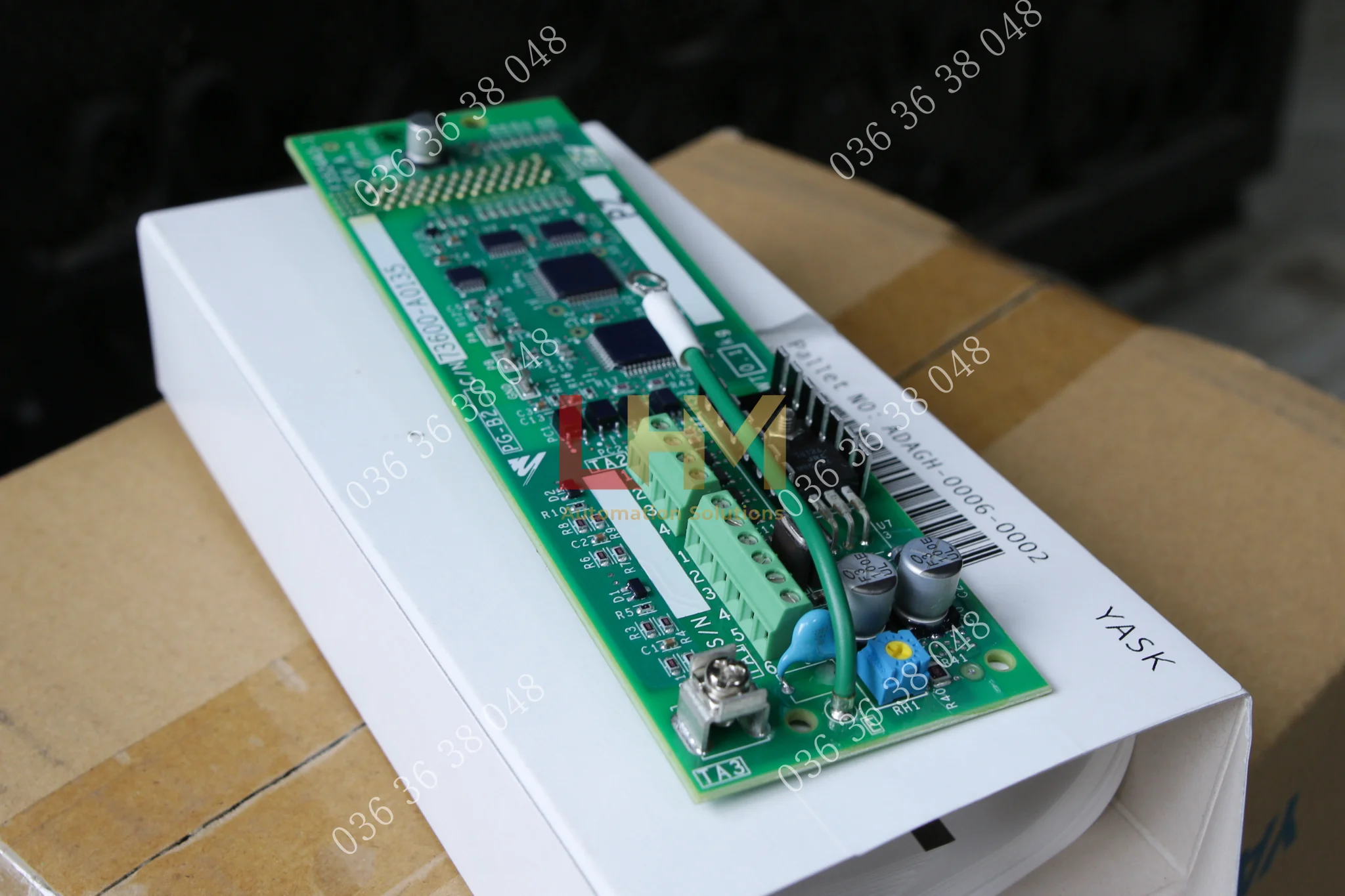

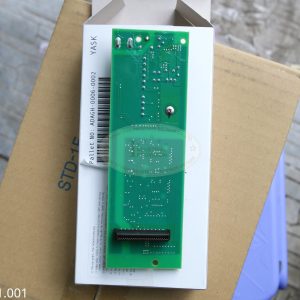

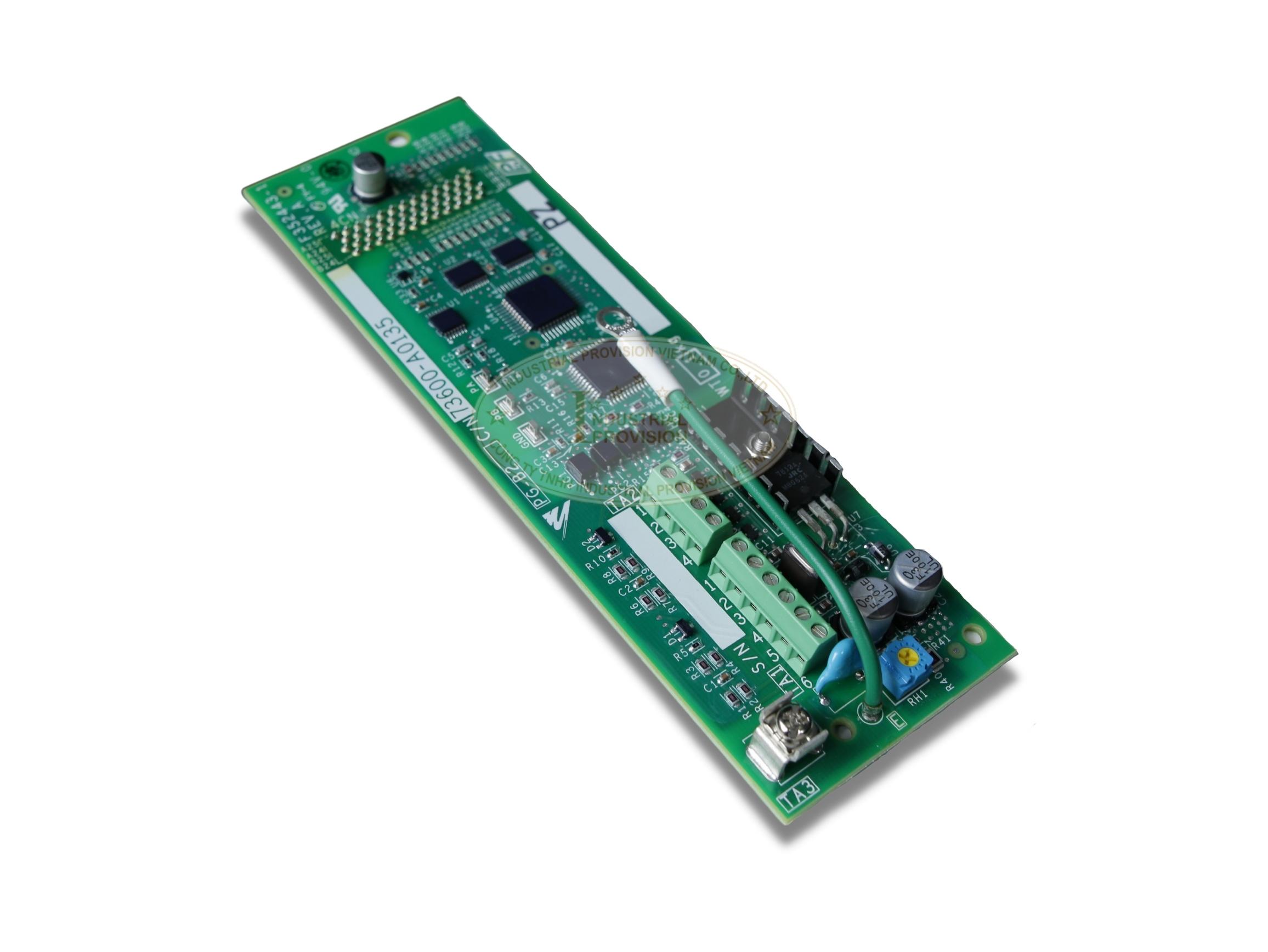

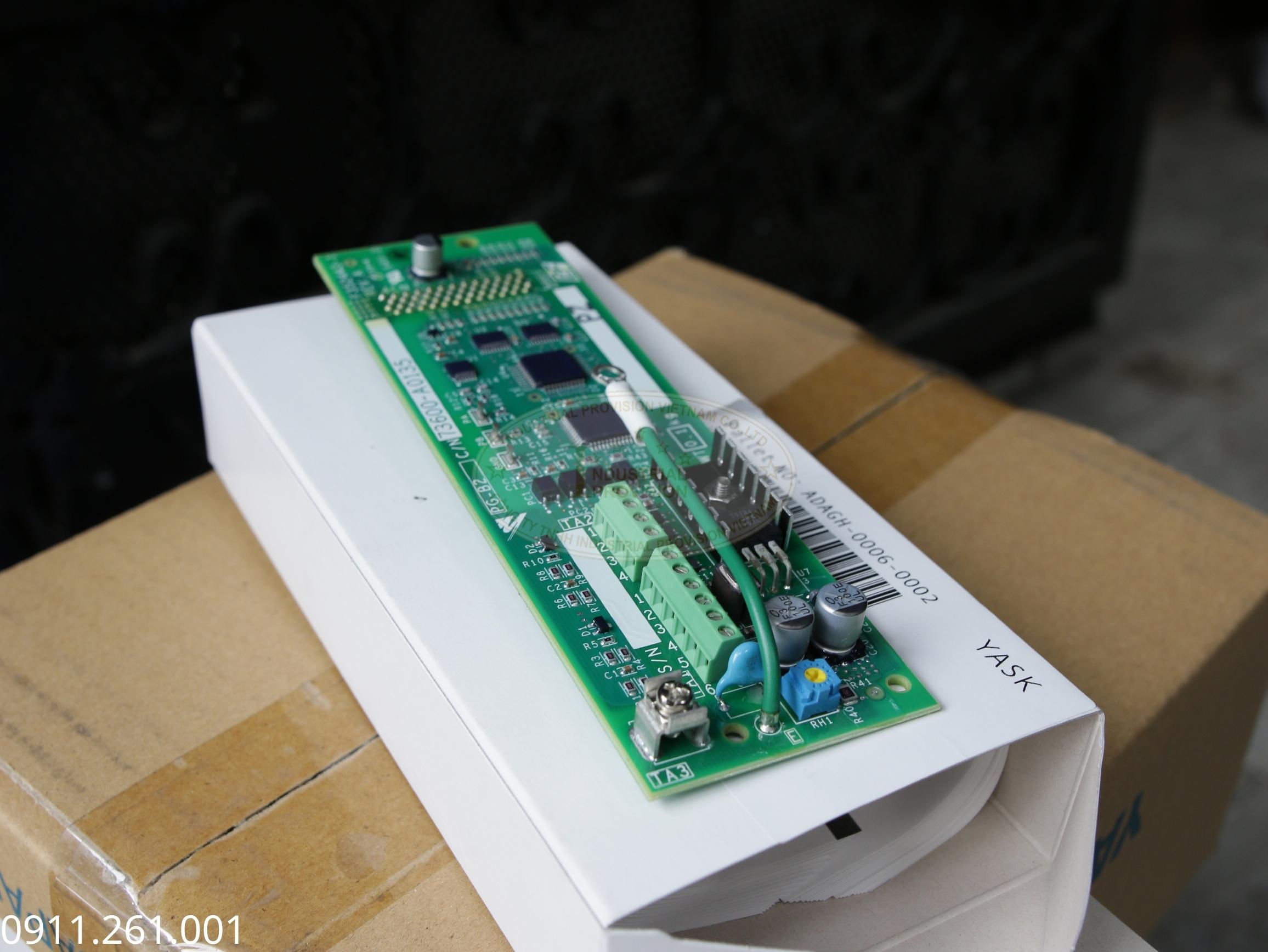

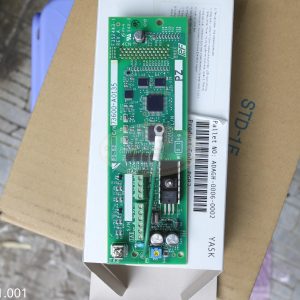

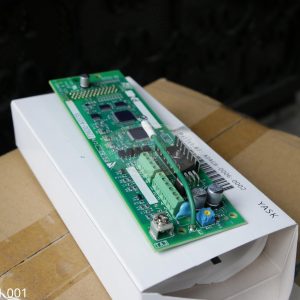

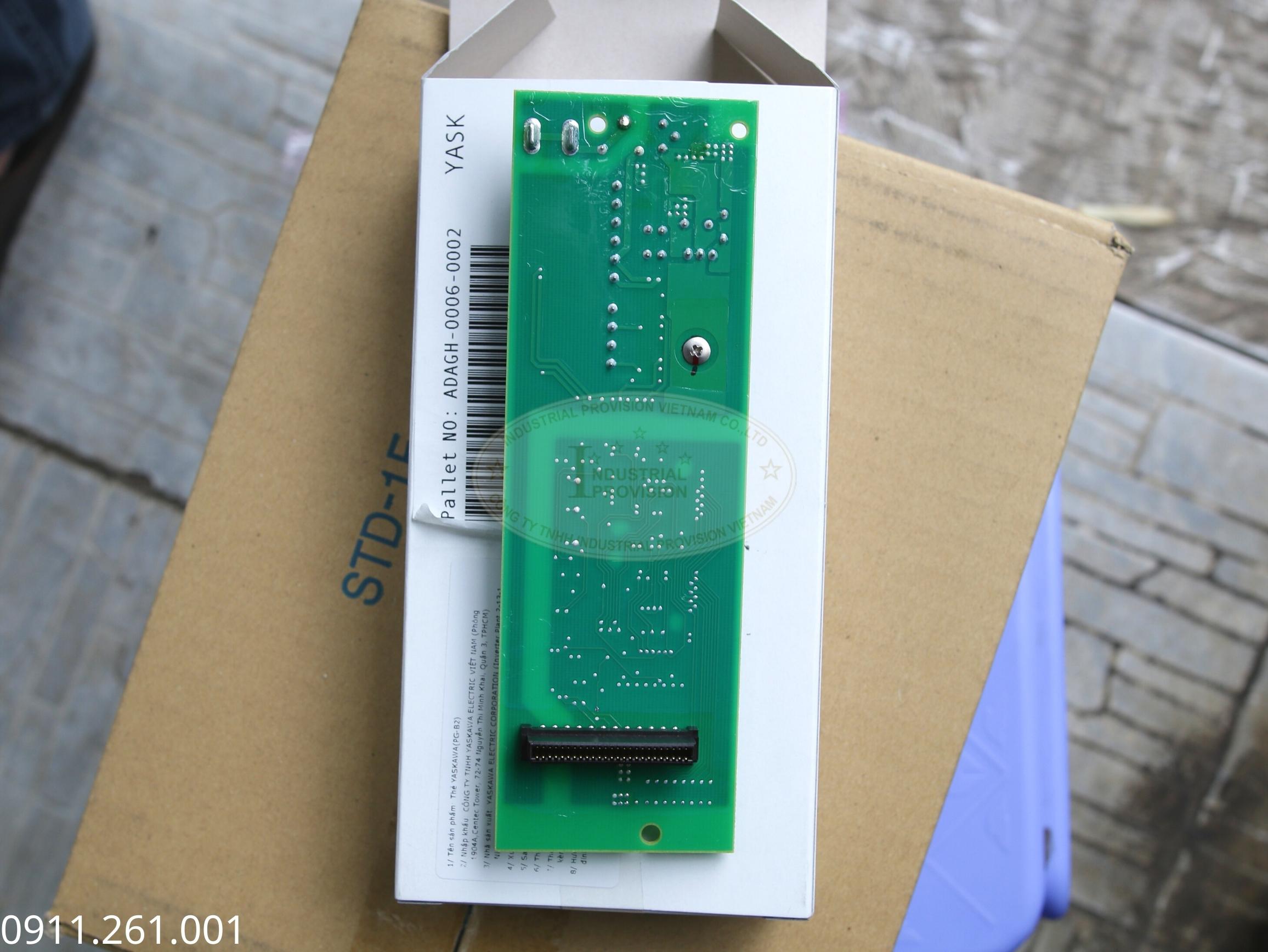

1. Tổng quan sản phẩm Card PG-B2 Yaskawa
Giới thiệu Card Option PG-B2 (PG Speed Controller Card), một module mở rộng thiết yếu được thiết kế cho các dòng biến tần Yaskawa Varispeed G5, F7 và G7. Chức năng chính của PG-B2 là nhận tín hiệu phản hồi tốc độ và hướng quay trực tiếp từ Encoder (PG) gắn trên động cơ. Card PG-B2 cho phép biến tần thực hiện các chế độ điều khiển vòng kín (Closed Loop), bao gồm V/f with PG và Flux Vector.
PG-B2
Việc sử dụng PG-B2 giúp hệ thống điều khiển logic của biến tần bù trừ chính xác sự trôi (slip) của động cơ, duy trì tốc độ ổn định ngay cả khi tải thay đổi đột ngột. Card PG-B2 được thiết kế để xử lý các tín hiệu xung 2 pha (A, B) từ encoder loại complementary output, hỗ trợ tần số đầu vào tối đa lên đến 32,767 Hz. Module PG-B2 là giải pháp nâng cấp hiệu suất cho các ứng dụng đòi hỏi độ chính xác tốc độ cao.
2. Ứng dụng thực tế của Card PG-B2
Card PG-B2 là lựa chọn nâng cấp quan trọng cho các hệ thống sử dụng biến tần G5, F7, hoặc G7, đặc biệt trong các ngành công nghiệp yêu cầu sự ổn định và chính xác về tốc độ, điều mà chế độ V/f hở (Open Loop) không thể đáp ứng.
Máy cán thép, Máy kéo dâyDuy trì tốc độ chính xác giữa các trục cán hoặc lô kéo, đảm bảo sản phẩm đồng đều và không bị đứt, gãy. Card PG-B2 cung cấp phản hồi tốc độ tức thời. |
Hệ thống định vị & Cẩu trụcTrong các ứng dụng cần dừng đúng vị trí hoặc giữ tải ổn định ở tốc độ thấp (điều khiển Flux Vector), PG-B2 là thành phần bắt buộc. |
Máy in, Máy dệt, Máy làm bao bìĐòi hỏi sự đồng bộ tốc độ chính xác giữa các trục. Card PG-B2 giúp biến tần G7/F7 thực hiện chức năng này một cách hoàn hảo. |
Băng tải & Thang máyĐảm bảo vận hành êm ái, tăng tốc và giảm tốc mượt mà, bù tải chính xác khi có sự thay đổi trọng lượng trên băng tải hoặc trong cabin thang máy. |
3. Tính năng và công nghệ nổi bật
Card PG-B2 tập trung vào việc xử lý tín hiệu encoder một cách chính xác và cung cấp các tính năng hỗ trợ cho việc giám sát, điều khiển hệ thống.
- Hỗ trợ điều khiển vòng kín: Là tính năng cốt lõi, kích hoạt chế độ V/f with PG và Flux Vector Control trên biến tần G5, F7, G7, cải thiện đáng kể hiệu suất điều khiển.
- Tần số đầu vào cao: Card PG-B2 có khả năng xử lý tín hiệu xung đầu vào từ encoder lên đến 32,767 Hz (32.7 kHz).
- Nguồn cấp Encoder 12V: Cung cấp nguồn 12VDC (±5%, 200mA) trực tiếp cho encoder (PG) thông qua terminal TA1. Có thể điều chỉnh điện áp lên đến 14V bằng biến trở (RV1) trên bo mạch.
- Pulse Monitor Output: Card PG-B2 cung cấp 2 kênh (A, B) ngõ ra giám sát xung (Terminal TA2, dạng Open Collector, 24V/30mA max). Tính năng này cho phép người dùng kết nối tín hiệu encoder về PLC hoặc bộ đếm bên ngoài để giám sát đồng thời.
- Xử lý tín hiệu 2 pha A/B: Nhận tín hiệu xung 2 kênh A và B từ encoder để xác định cả tốc độ và hướng quay của động cơ.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa

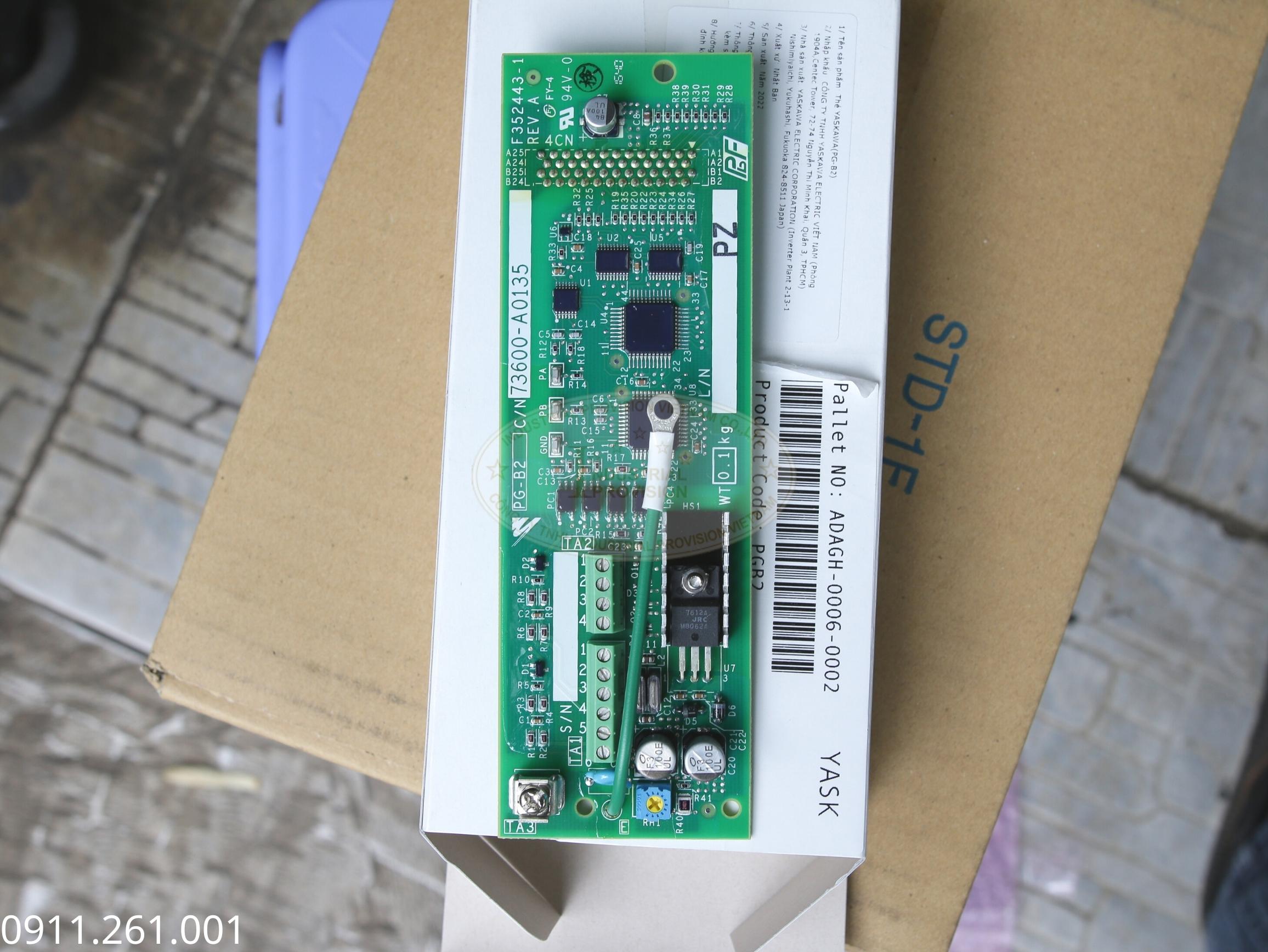

Bảng thông số kỹ thuật chi tiết cho card option PG-B2 (Code No. 73600-A013X) theo tài liệu chính hãng Yaskawa (Manual No. TOBP C730600 09A).
| Hạng mục | Thông số kỹ thuật |
| Model | PG-B2 |
| Code No. | 73600-A013X |
| Biến tần tương thích | Yaskawa Varispeed G5, F7, G7 |
| Chức năng | Điều khiển tốc độ PG (PG Speed Controller) |
| Loại Encoder tương thích | Complementary output (Đầu ra bù) |
| Nguồn cấp Encoder (TA1) | +12 VDC ±5% (Điều chỉnh được qua RV1) |
| Dòng cấp Encoder tối đa | 200 mA |
| Tín hiệu ngõ vào (TA1) | 2 pha (Pulse A, Pulse B) |
| Mức tín hiệu ngõ vào | Mức H: +8V đến +12V, Mức L: +1V hoặc thấp hơn |
| Tần số ngõ vào tối đa | 32,767 Hz |
| Ngõ ra giám sát (TA2) | Pulse A, Pulse B (Dạng Open Collector) |
| Thông số ngõ ra giám sát | 24 VDC tối đa, 30 mA tối đa |
| Terminal kết nối shield | TA3 (Kết nối vỏ bọc chống nhiễu) |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua sản phẩm card tại Long Huyền Minh, quý khách hàng đang lựa chọn một giải pháp nâng cấp đáng tin cậy cho các hệ thống biến tần G5, F7, G7. Chúng tôi cam kết cung cấp sản phẩm chính hãng Yaskawa, giúp tối ưu hóa hiệu suất và độ chính xác của dây chuyền sản xuất. Sản phẩm được bảo hành theo tiêu chuẩn nghiêm ngặt của nhà sản xuất.
Đội ngũ kỹ sư của Long Huyền Minh, với kiến thức chuyên sâu về các dòng biến tần Yaskawa, sẵn sàng hỗ trợ kỹ thuật, tư vấn lựa chọn encoder (PG) tương thích, và hướng dẫn cài đặt các thông số (nhóm F1-xx, C5-xx) để hệ thống vận hành chế độ điều khiển vòng kín (V/f w/PG hoặc Flux Vector) một cách chính xác và hiệu quả nhất. Sản phẩm luôn sẵn kho để phục vụ nhu cầu của bạn.
