Card Option 216IF/G5 Yaskawa Giao tiếp Mạng CP-216 cho Biến tần VS-616G5

Card Option 216IF/G5 Yaskawa

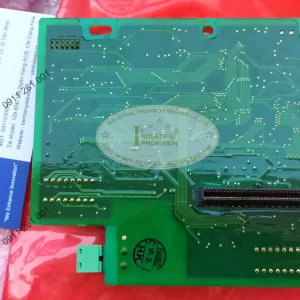

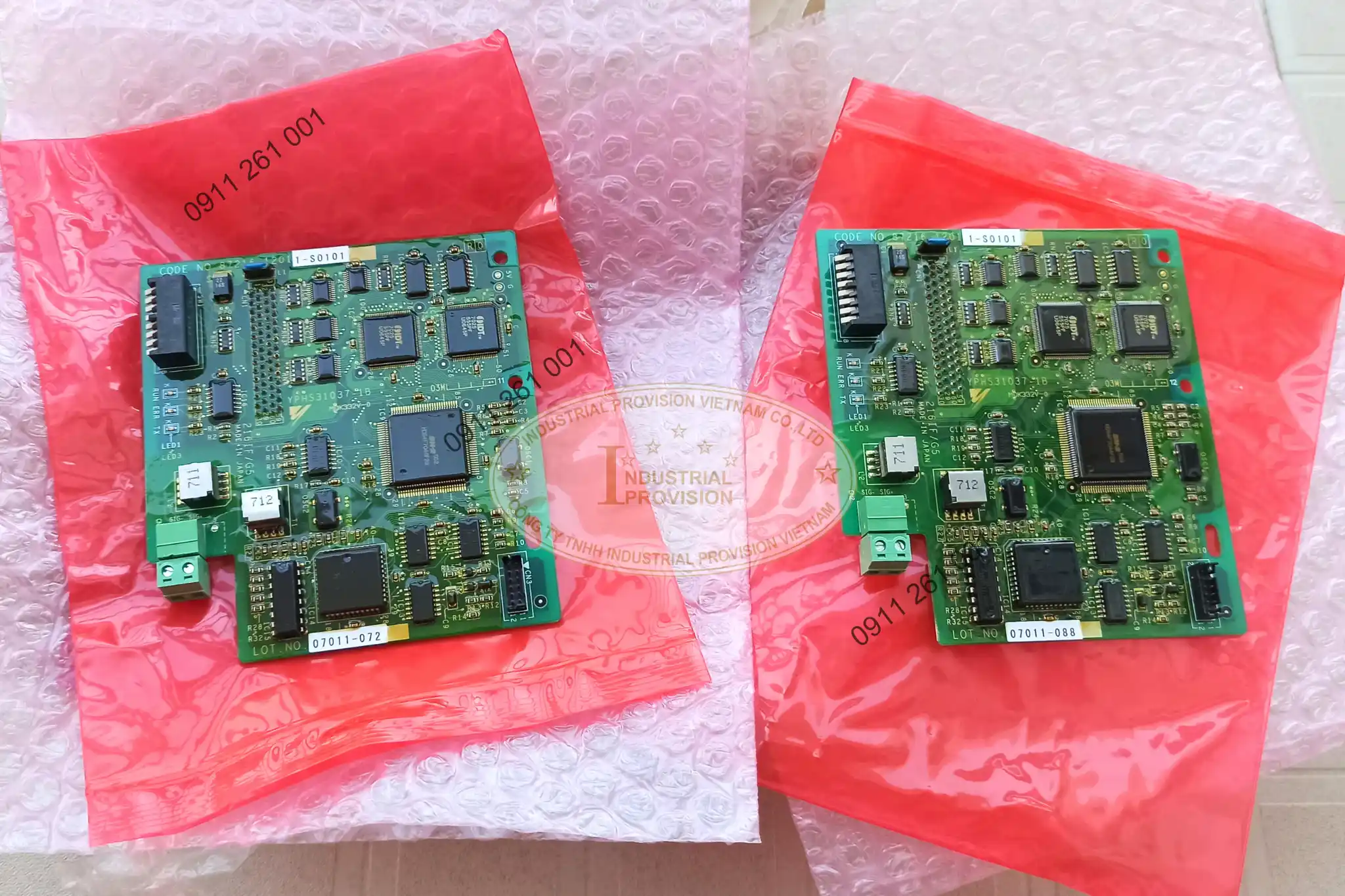

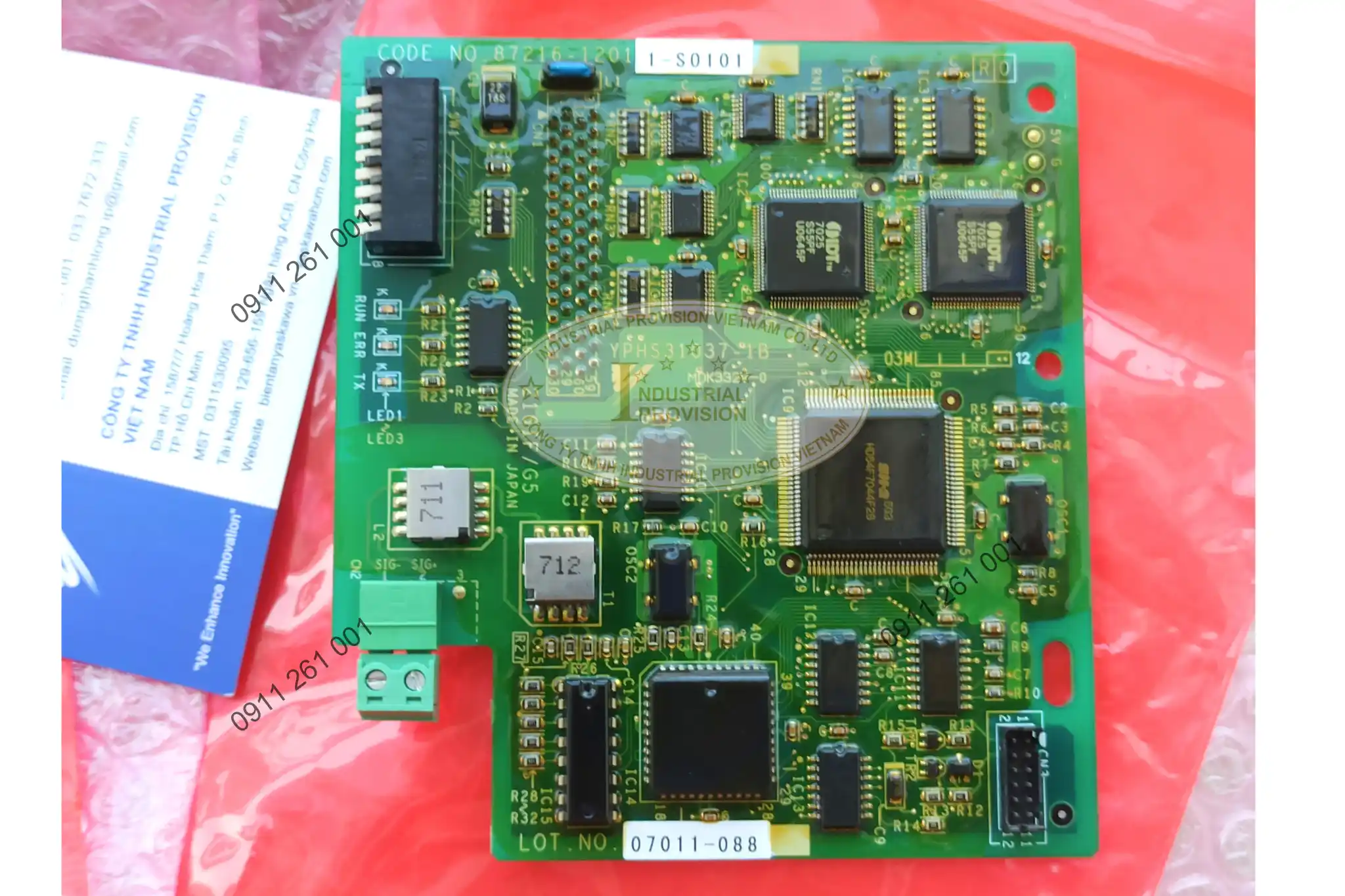

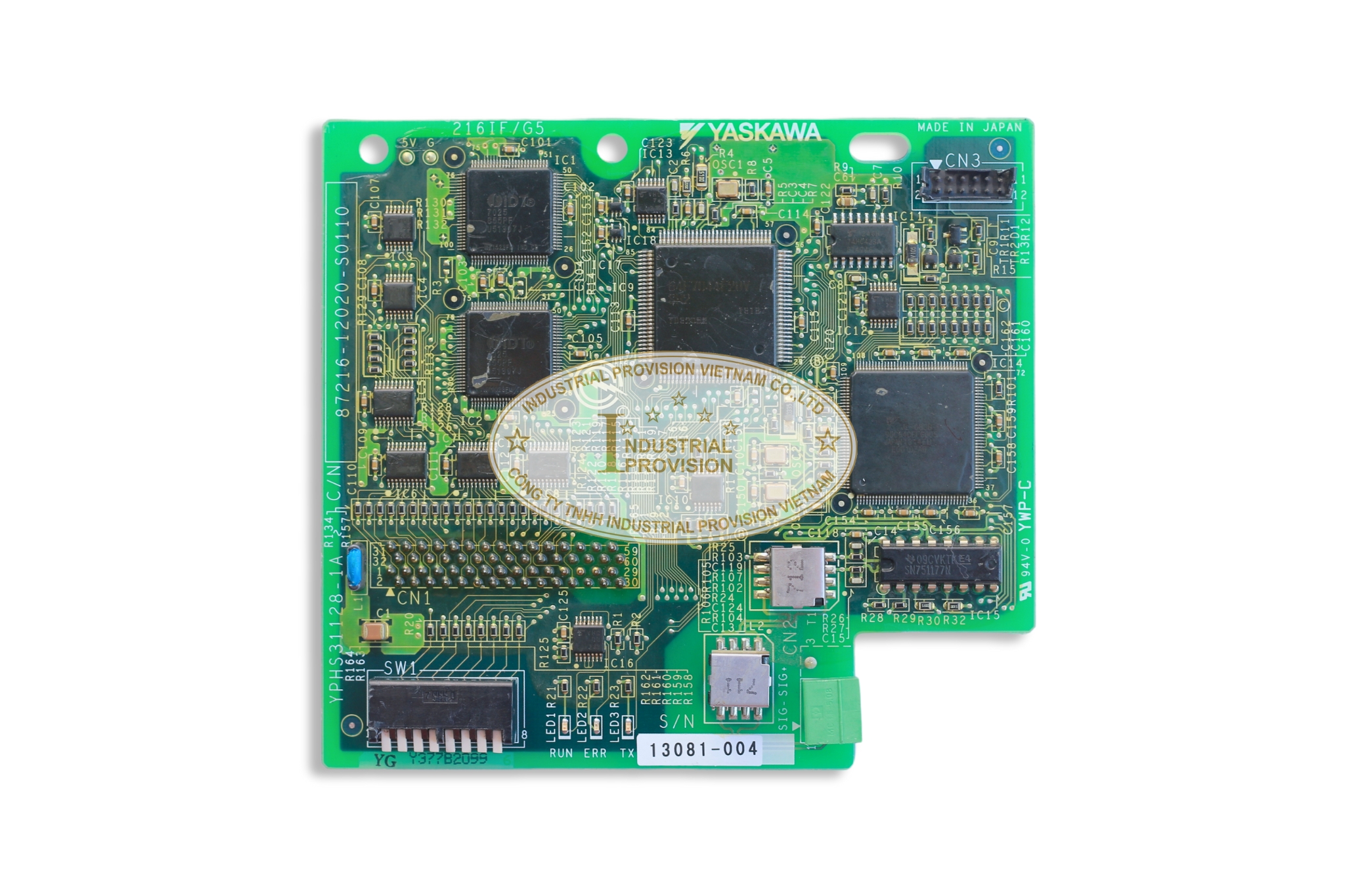

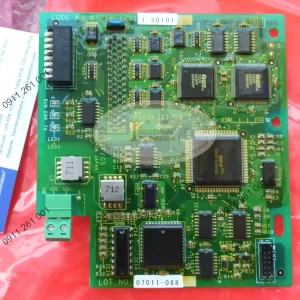

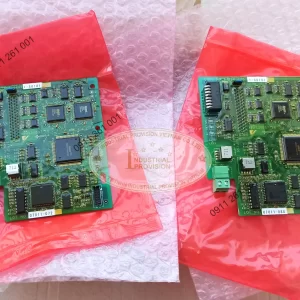

Card Option 216IF/G5 (Model: 87216-1200) là module giao tiếp truyền thông chuyên dụng, được thiết kế để tích hợp biến tần Yaskawa VS-616G5 vào hệ thống mạng điều khiển CP-216 tốc độ cao. Đây là giải pháp phần cứng quan trọng, đóng vai trò là một trạm slave trên mạng, cho phép biến tần giao tiếp trực tiếp với các bộ điều khiển hệ thống (Control Pack) của Yaskawa, điển hình là module motion SVB của dòng CP-9200SH.

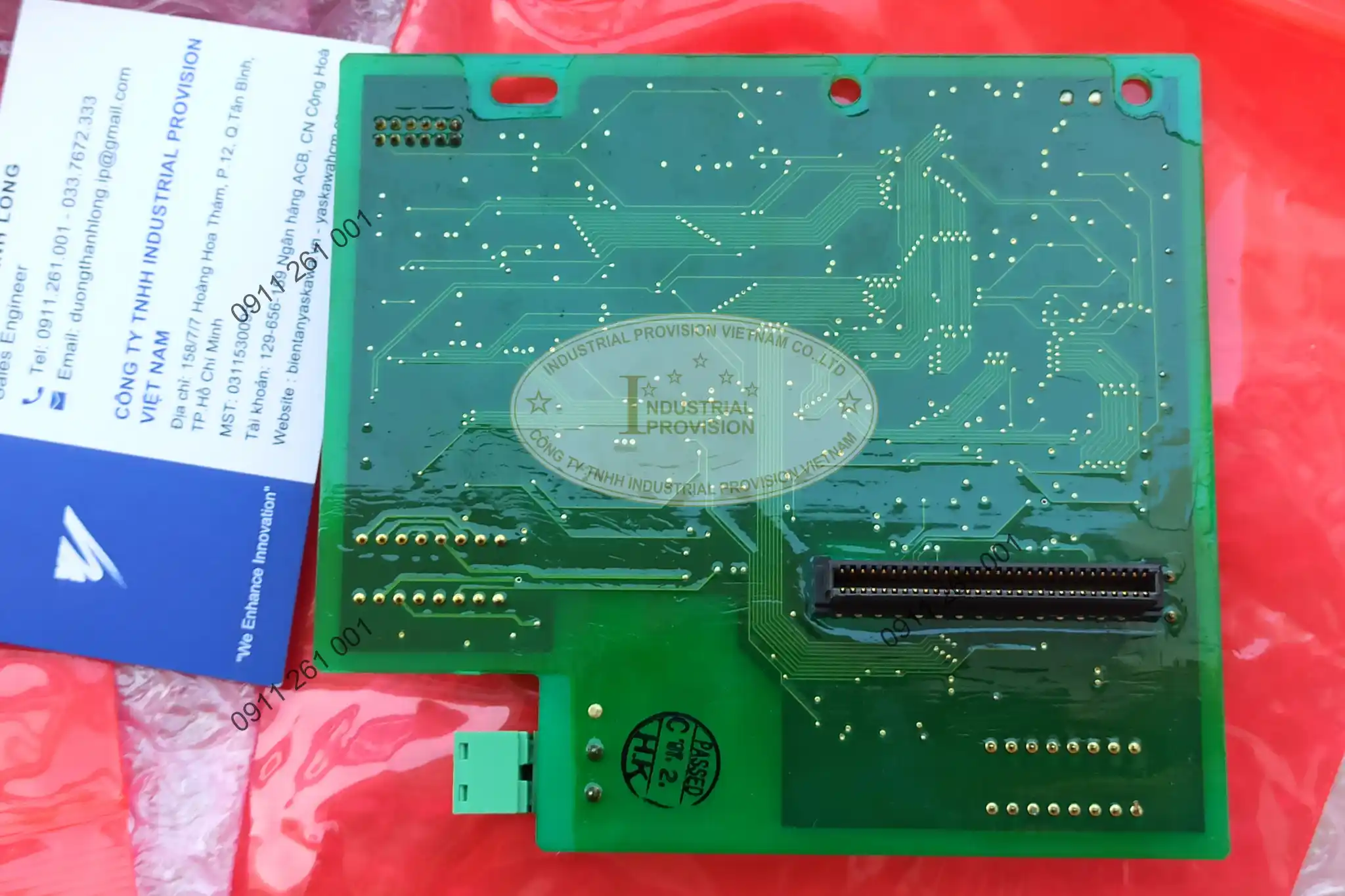

Việc sử dụng card 216IF/G5 đảm bảo khả năng truyền thông ổn định, tốc độ cao (lên đến 4 Mbps) và đồng bộ chính xác giữa biến tần và bộ điều khiển trung tâm. Card 216IF/G5 này được thiết kế để lắp đặt dễ dàng vào khe cắm option C (connector 2CN) của biến tần G5, cho phép hệ thống PLC/Controller giám sát và điều khiển biến tần một cách hiệu quả, phục vụ cho các dây chuyền sản xuất tự động hóa phức tạp.

1. Ứng dụng thực tế

Card 216IF/G5 là giải pháp lý tưởng cho các hệ thống máy móc công nghiệp sử dụng nền tảng điều khiển Yaskawa Control Pack (như CP-9200SH) và yêu cầu đồng bộ hóa nhiều biến tần. Module 216IF/G5 giúp biến tần VS-616G5 trở thành một trạm slave thông minh trên mạng CP-216, phục vụ cho các ngành công nghiệp nặng và tự động hóa quy trình, nơi yêu cầu sự ổn định và tin cậy của mạng Yaskawa nội bộ.

2. Tính năng và công nghệ nổi bật

Module 216IF/G5 được trang bị các công nghệ tiên tiến để đảm bảo hiệu suất truyền thông ổn định và tốc độ cao, là lựa chọn hàng đầu cho các kỹ sư hệ thống khi tích hợp biến tần Yaskawa VS-616G5 vào hệ sinh thái điều khiển CP-9200SH.

• Giao tiếp Mạng CP-216: Tích hợp hoàn toàn vào mạng CP-216, cho phép truyền dữ liệu tốc độ cao (High-speed control data) và dữ liệu tốc độ thấp (low-speed control data) với tổng cộng 16 words lệnh và 16 words phản hồi.
• Cài đặt DIP Switch: Card 216IF/G5 cho phép cấu hình vật lý dễ dàng thông qua DIP switch, bao gồm cài đặt Địa chỉ Trạm (Station Address từ 1 đến 15) và Tốc độ truyền (0.5, 1, 2, và 4 Mbps).
• Tốc độ truyền 4 Mbps: Để đạt hiệu suất tối đa, card 216IF/G5 hỗ trợ tốc độ truyền lên đến 4 Mbps (khuyến nghị cài đặt DIP switch Pin 3=OFF, Pin 4=OFF).

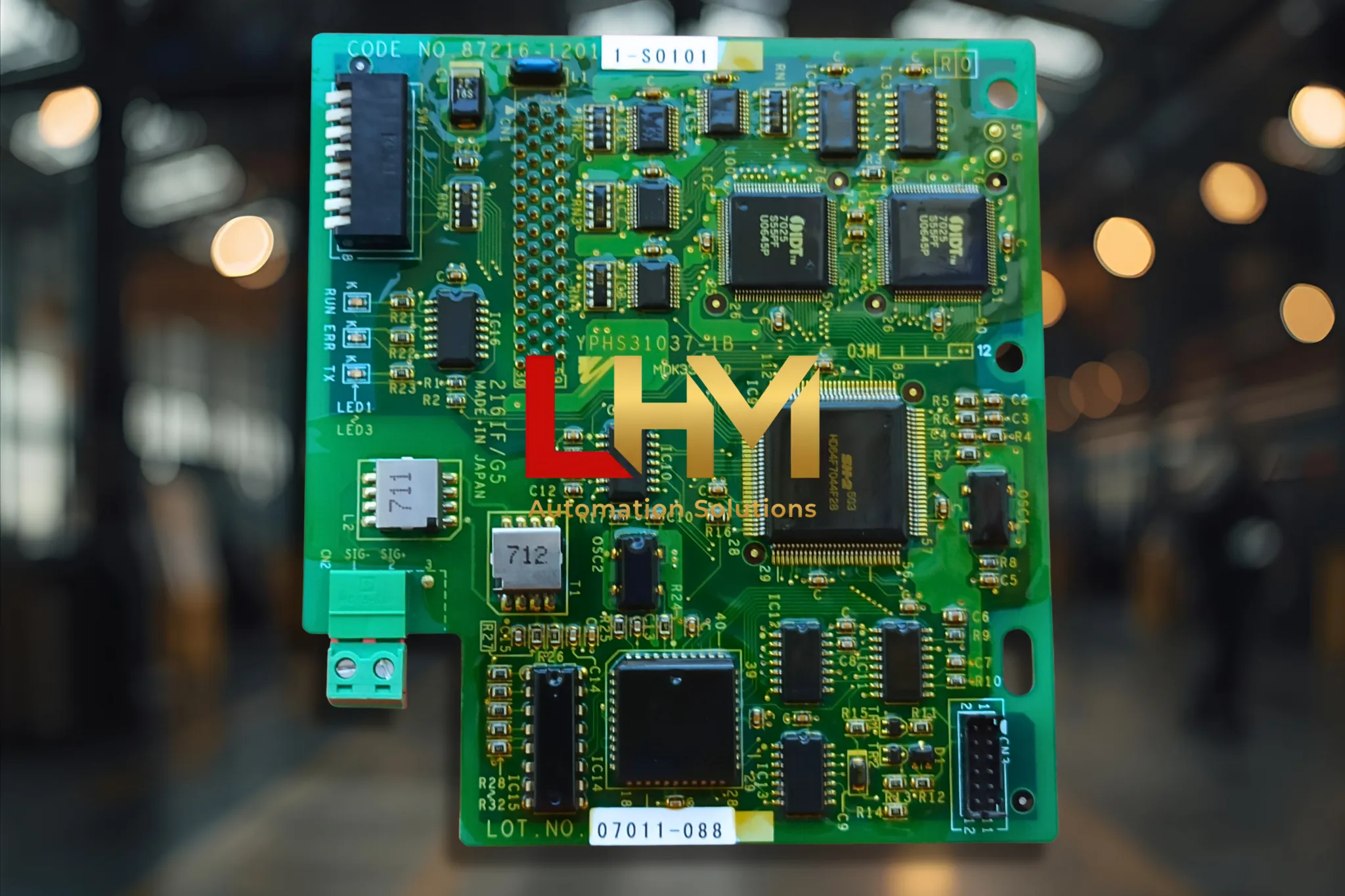

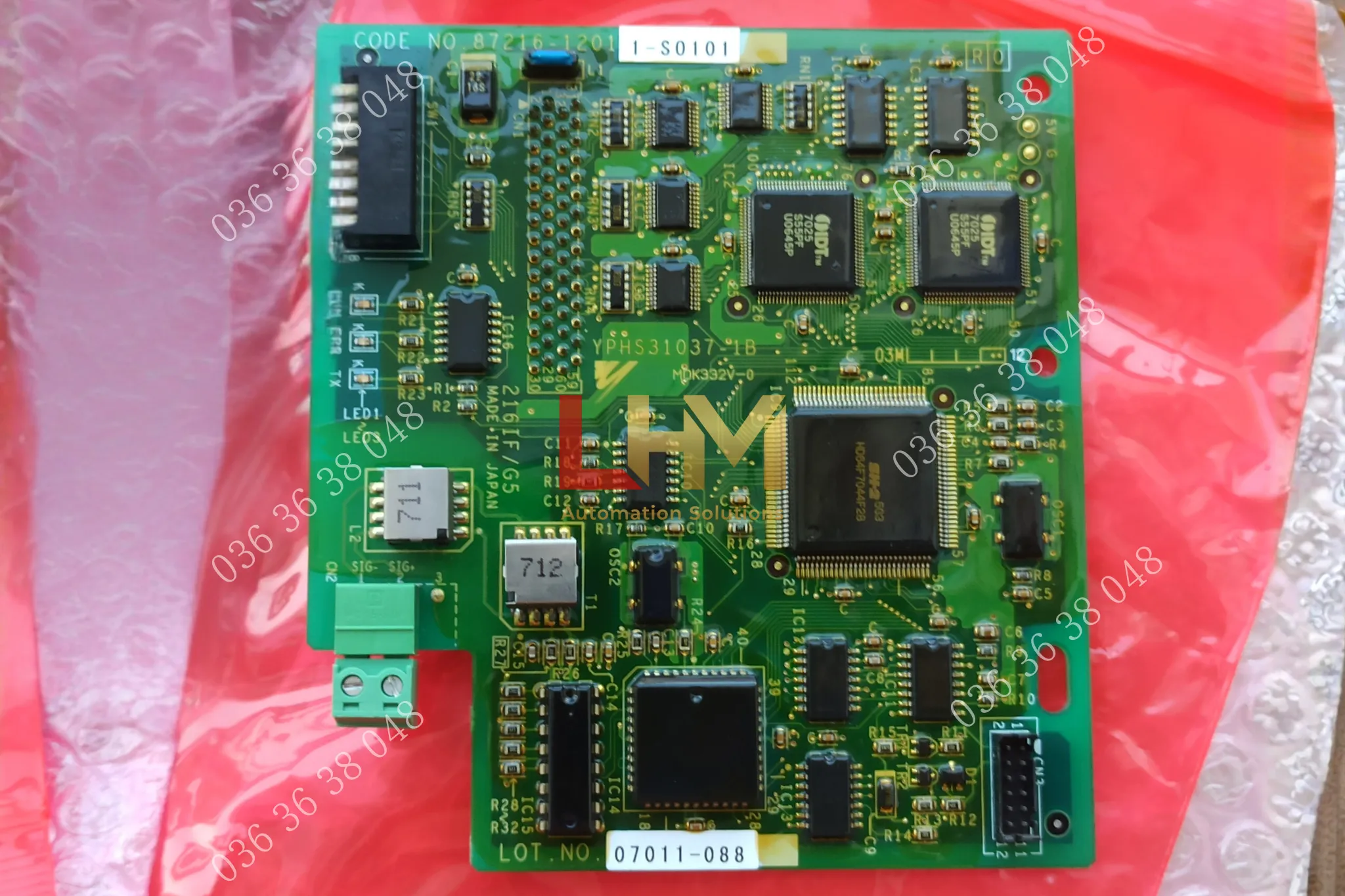

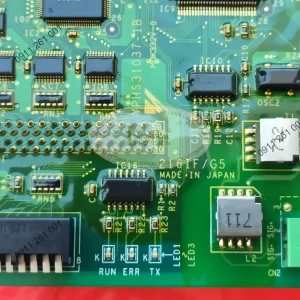

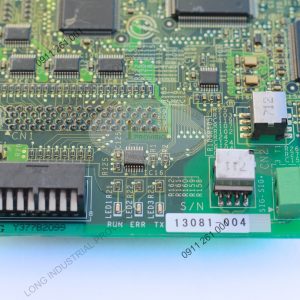

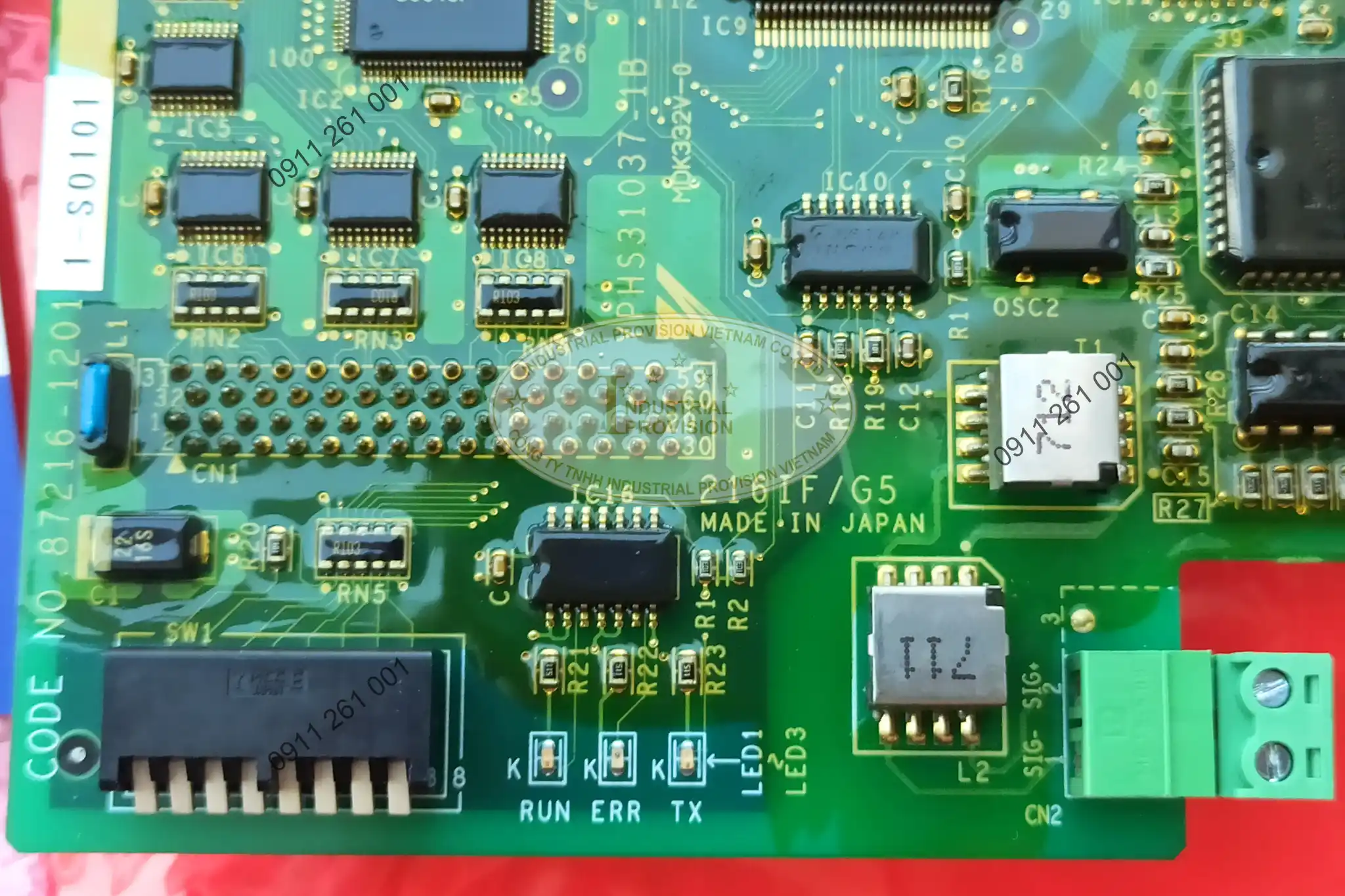

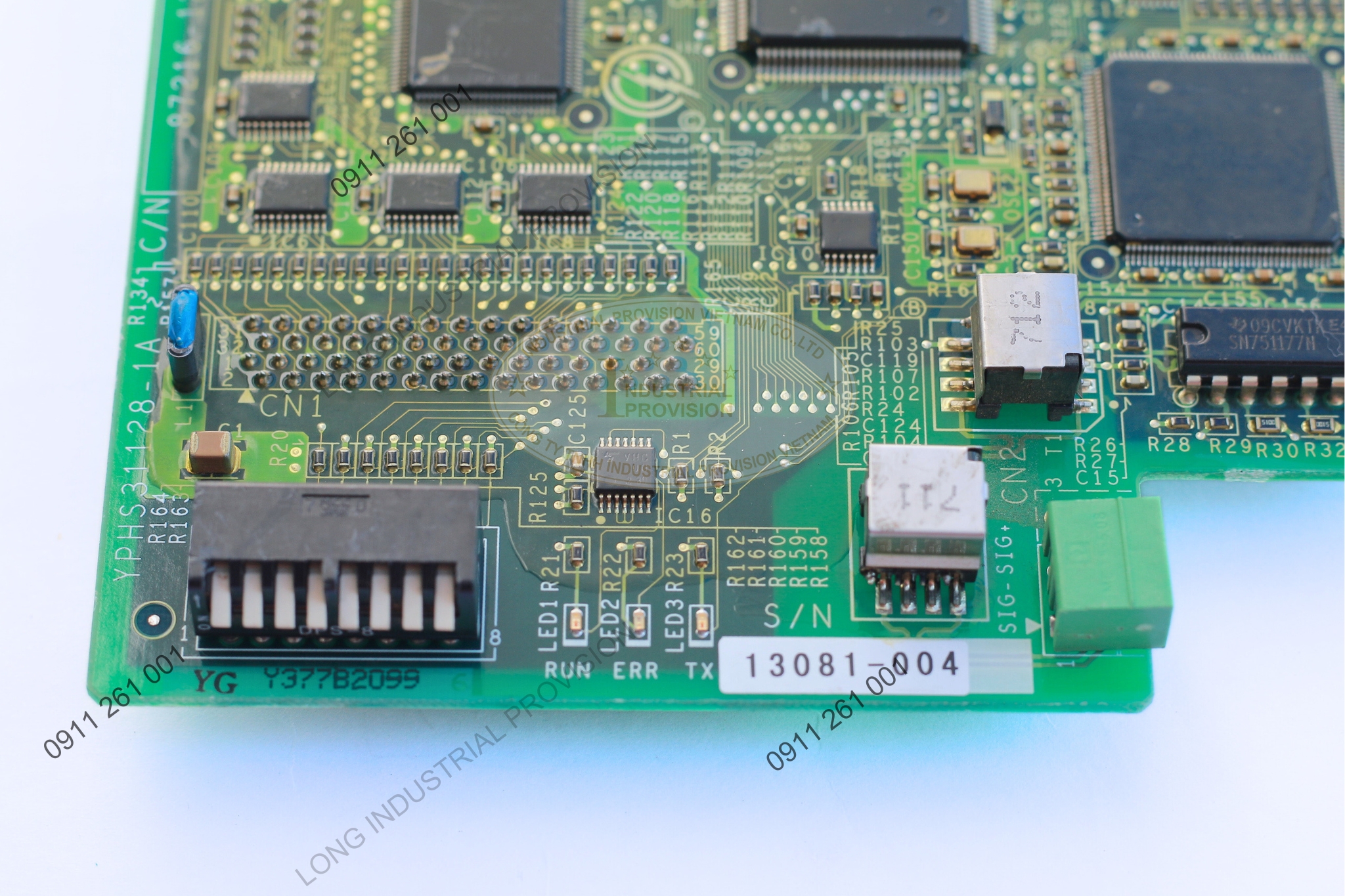

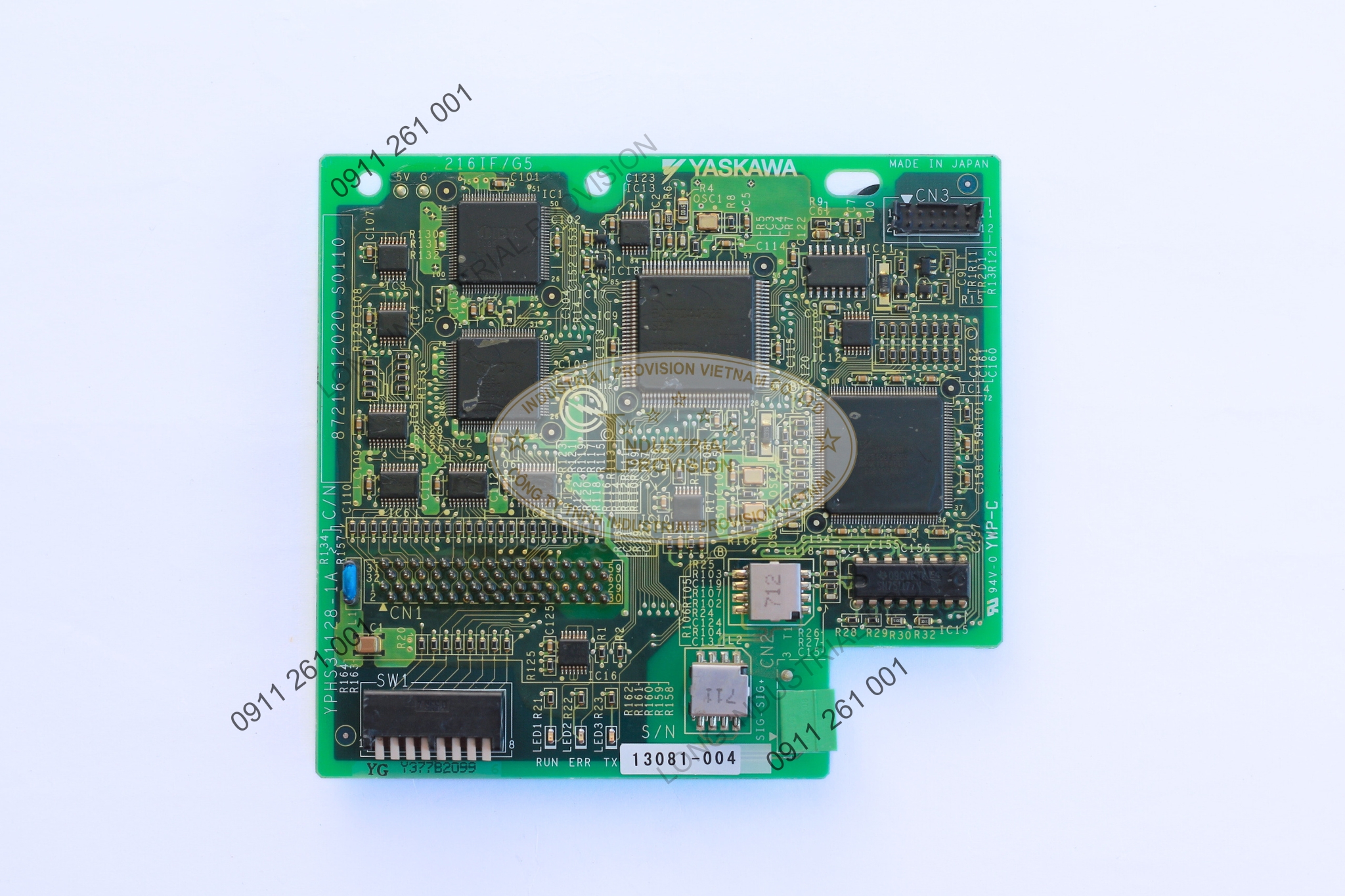

• Chẩn đoán LED trực quan: Trang bị 3 đèn LED (RUN, ERR, TX) ngay trên bo mạch, cho phép kỹ sư chẩn đoán nhanh chóng trạng thái nguồn, lỗi giao tiếp và trạng thái truyền/nhận dữ liệu.
• Kết nối tiêu chuẩn: Sử dụng cổng CP-216 Transmission port 2-pin (Model: MC1.5/2-G-5.83-AU) cho kết nối cáp xoắn (AWG#24 đến AWG#20), đảm bảo kết nối chắc chắn và chống nhiễu tốt.

3. Thông số kỹ thuật chi tiết

Các thông số kỹ thuật của card tuân thủ nghiêm ngặt các tiêu chuẩn của Yaskawa, đảm bảo khả năng tương thích và vận hành tin cậy trong môi trường công nghiệp.

4. Lợi ích và cam kết từ Long Huyền Minh

Tại Long Huyền Minh, chúng tôi không chỉ cung cấp sản phẩm card 216IF/G5 chính hãng Yaskawa mà còn mang đến một giải pháp tích hợp hệ thống toàn diện. Đội ngũ kỹ sư của chúng tôi, với kinh nghiệm sâu rộng về cả biến tần Yaskawa G5 và hệ thống điều khiển CP-9200SH

Chúng tôi cam kết hỗ trợ kỹ thuật chuyên sâu, từ việc hướng dẫn lắp đặt card vào biến tần, cài đặt DIP switch, đến cấu hình I/O Assignment trên phần mềm CP-717. Mọi sản phẩm đều được bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất, đảm bảo hệ thống máy móc của bạn vận hành ổn định, đồng bộ và hiệu quả nhất với card
