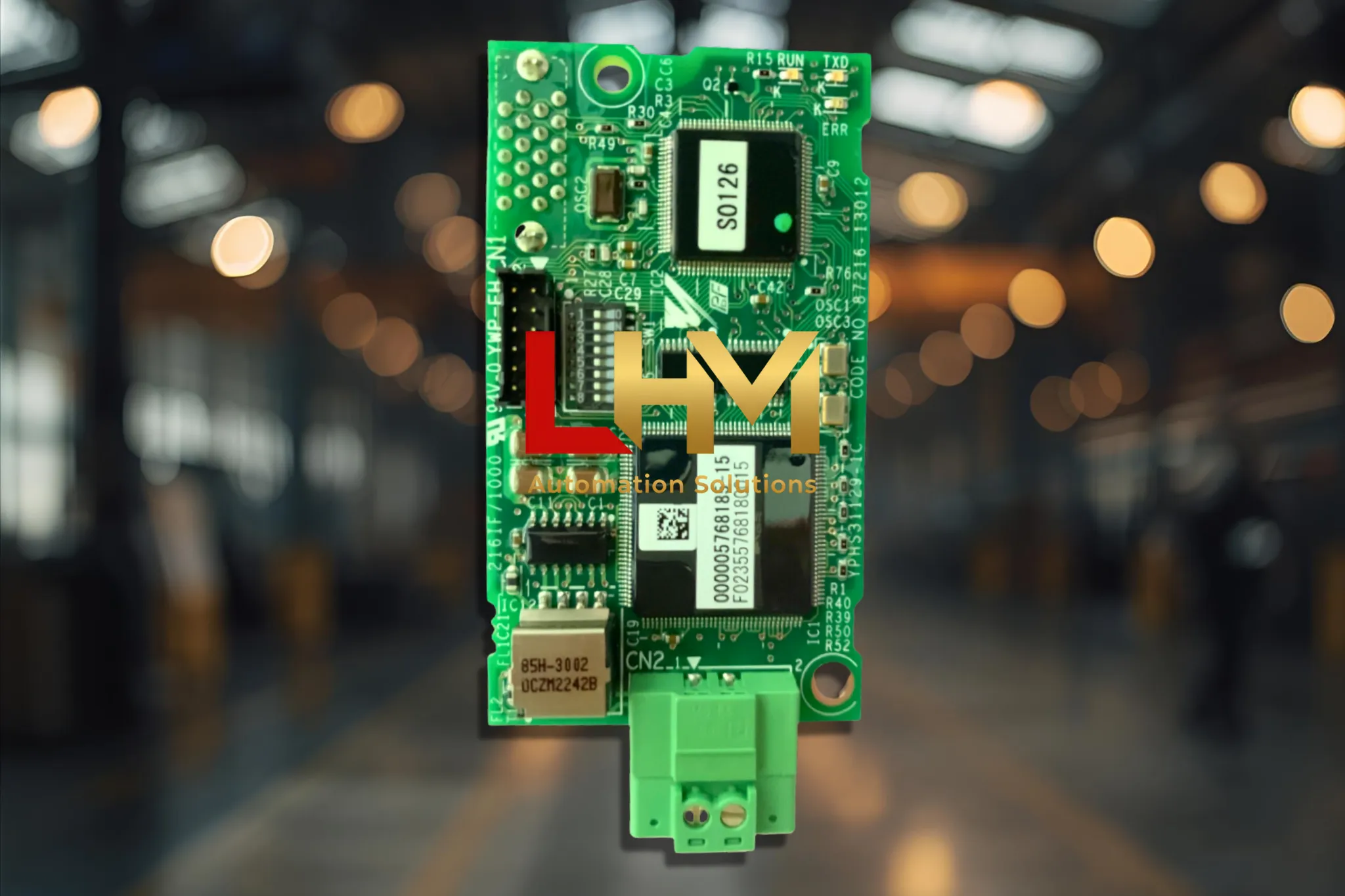

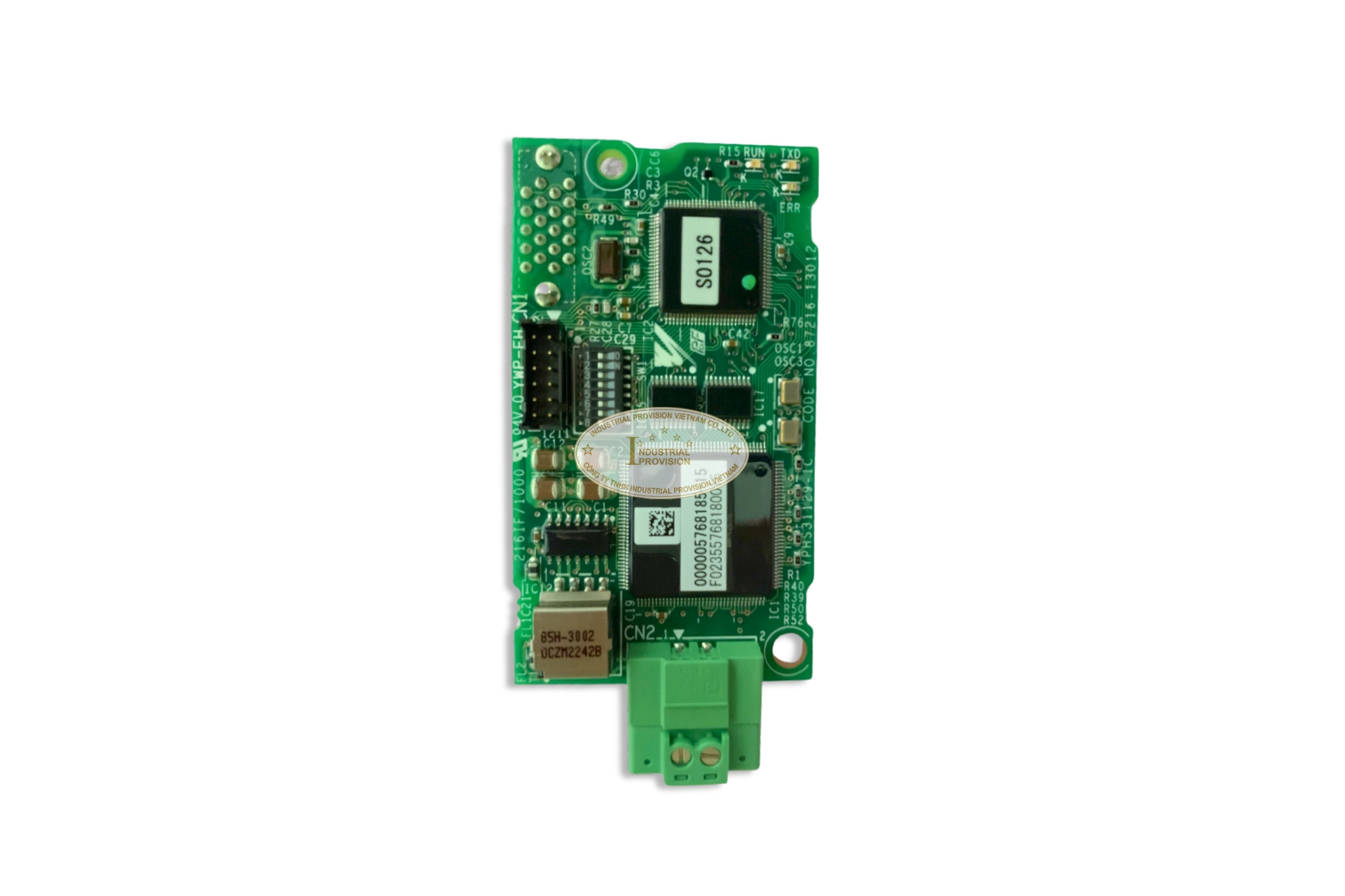

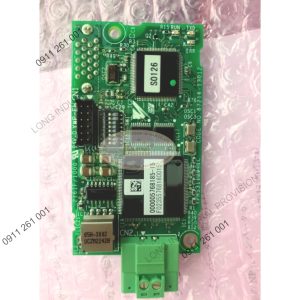

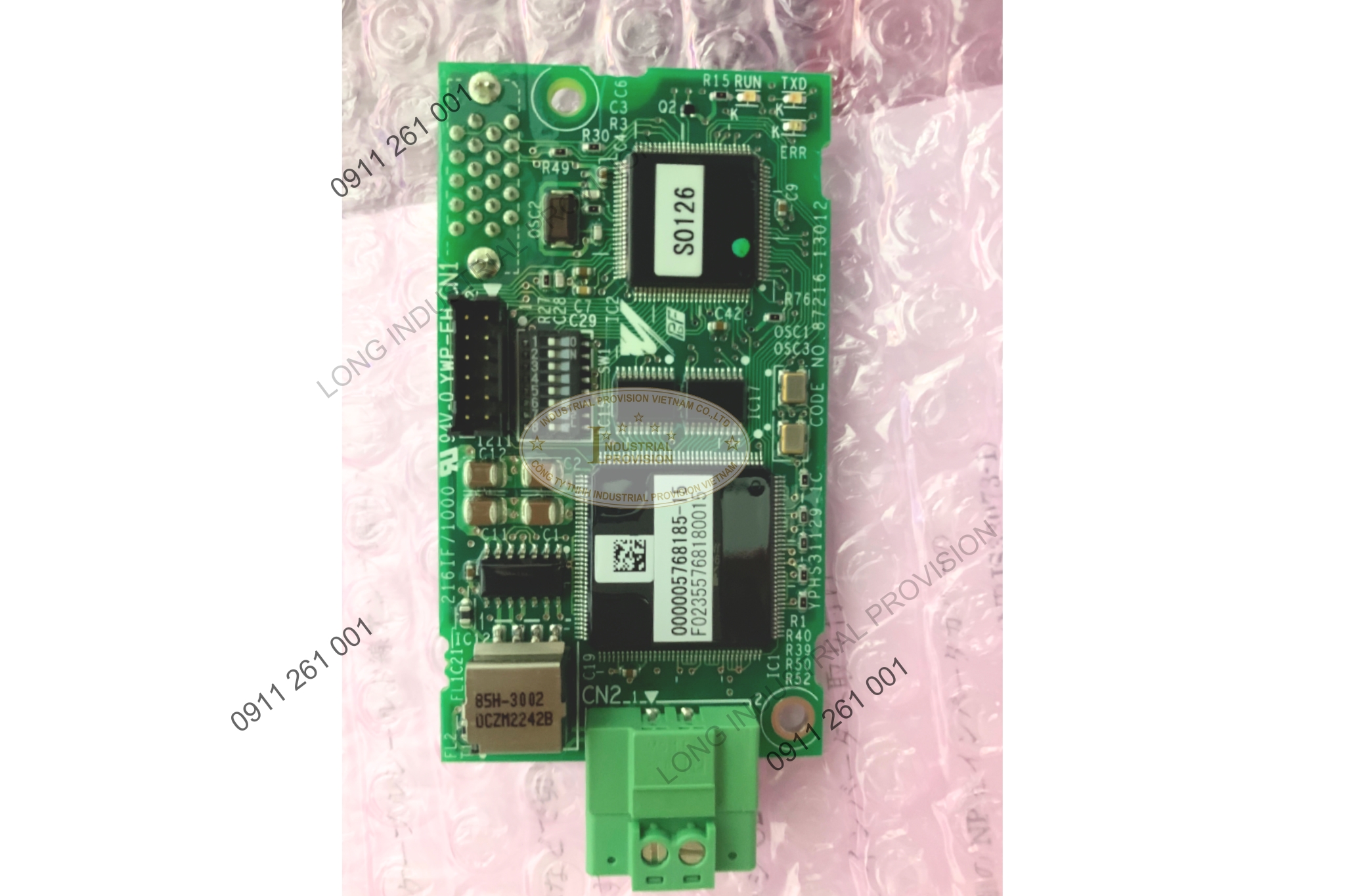

Card Option 216IF/1000 Yaskawa
Module 216IF/1000 là card tùy chọn giao tiếp chuyên dụng, đóng vai trò then chốt trong việc kết nối các dòng biến tần Yaskawa thế hệ mới (như A1000, GA700, H1000) với các hệ thống điều khiển Yaskawa thế hệ trước. Cụ thể, cho phép biến tần hoạt động như một trạm slave (trạm N) trên mạng truyền thông tốc độ cao CP-216, giao tiếp trực tiếp với các module điều khiển master như CP-316(H) hoặc CP-216 trong hệ thống Control Pack CP-317M.
Sự ra đời của card đảm bảo khả năng tương thích ngược, cho phép các doanh nghiệp dễ dàng nâng cấp biến tần lên dòng 1000 series mà không cần thay thế toàn bộ hệ thống PLC điều khiển trung tâm. Phần mềm MPE720 Ver5.60 xác nhận 216IF/1000 là “device type” (loại thiết bị) chính thức cho dòng 1000 series, thay thế cho card của dòng VS-7 trước đó, đảm bảo truyền thông real-time ổn định.
1. Ứng dụng thực tế

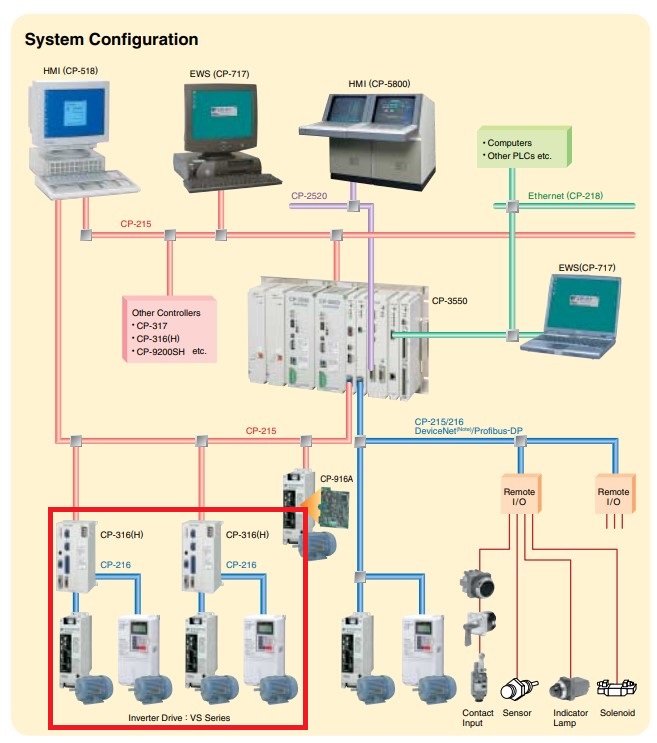

Card 216IF/1000 là giải pháp lý tưởng cho các hệ thống yêu cầu nâng cấp biến tần nhưng vẫn phải duy trì kết nối với hệ thống điều khiển PLC Yaskawa hiện hữu. Nó được sử dụng trong các môi trường công nghiệp nặng và các dây chuyền sản xuất phức tạp, đòi hỏi sự đồng bộ và trao đổi dữ liệu tốc độ cao giữa bộ điều khiển trung tâm và các biến tần.
| Ngành công nghiệp | Hệ thống & Thiết bị |
| Thép & Xi măng | Hệ thống cầu trục, lò nung, máy cán thép. |
| Xử lý nước & Nước thải | Điều khiển đồng bộ hệ thống bơm và quạt. |
| Sản xuất tự động hóa | Dây chuyền lắp ráp, máy công cụ, băng tải. |
| Nâng cấp hệ thống | Thay thế biến tần VS Series cũ bằng A1000/GA700. |
2. Tính năng và công nghệ nổi bật.
Module 216IF/1000 được thiết kế để tích hợp liền mạch vào phần cứng biến tần, cung cấp một kênh giao tiếp mạnh mẽ và đáng tin cậy, kế thừa toàn bộ ưu điểm của mạng CP-216.
- Giao tiếp mạng CP-216: Tương thích hoàn toàn với mạng CP-216, một mạng truyền thông 1:N (1 Master – N Slave) tốc độ cao, real-time của Yaskawa.
- Truyền thông đa dạng: Mạng CP-216 hỗ trợ đồng thời cả truyền dữ liệu theo chu kỳ (cyclic) và truyền thông điệp (message transfers), giúp tối ưu hóa luồng dữ liệu.
- Hỗ trợ giao thức MEMOBUS: Module CP-216 phía master hỗ trợ giao thức MEMOBUS và “no protocol”, cho phép card gửi và nhận dữ liệu thanh ghi một cách linh hoạt.
- Tích hợp phần mềm: Được phần mềm MPE720 (từ Ver5.60) nhận diện chính thức là device type “216/1000”, cho phép cấu hình I/O map và chẩn đoán dễ dàng.
- Giải pháp nâng cấp: Module là bản cập nhật trình điều khiển (driver) và phần cứng cho dòng 1000 series, có chức năng tương đương với card cho VS-7 Series.
- Thiết kế cắm-và-chạy: Dễ dàng lắp đặt vào khe cắm card option trên biến tần Yaskawa, card 216IF/1000 tự động được nhận diện bởi firmware của biến tần.
3. Thông số kỹ thuật chi tiết
Các thông số kỹ thuật được xác định dựa trên chuẩn mạng mà nó tham gia (CP-216) và các dòng biến tần mà nó hỗ trợ.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | 216IF/1000 |
| Giao thức mạng | CP-216 (Mạng 1:N tốc độ cao, real-time) |
| Chức năng truyền thông | Hỗ trợ Cyclic and Message transfers |
| Dung lượng I/O (Phía Master) | Lên đến 1024 words (tham chiếu module CP-216) |
| Giao thức Master hỗ trợ | MEMOBUS protocol / No protocol |
| Biến tần tương thích | A1000, GA700, CR700, H1000 (1000 series inverters) |
| Hệ thống Master tương thích | Yaskawa Control Pack CP-316(H), CP-317M |
4. Lợi ích và cam kết từ Long Huyền Minh
Tại Long Huyền Minh, chúng tôi hiểu rằng việc bảo trì và nâng cấp các hệ thống cũ là một thách thức. Card là một sản phẩm kỹ thuật đặc thù, và chúng tôi tự hào là nhà cung cấp có đủ năng lực tư vấn giải pháp này. Đội ngũ kỹ sư của chúng tôi được đào tạo chuyên sâu về hệ sinh thái Yaskawa, bao gồm cả các hệ thống Control Pack CP-317M và biến tần 1000 series.
Chúng tôi cam kết cung cấp module chính hãng, bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất. Khi lựa chọn Long Huyền Minh, bạn không chỉ mua một sản phẩm, mà còn nhận được sự hỗ trợ kỹ thuật chuyên sâu để đảm bảo card được tích hợp thành công, giúp hệ thống của bạn vận hành trở lại một cách ổn định và hiệu quả, tiết kiệm chi phí so với việc thay thế toàn bộ hệ thống điều khiển.
