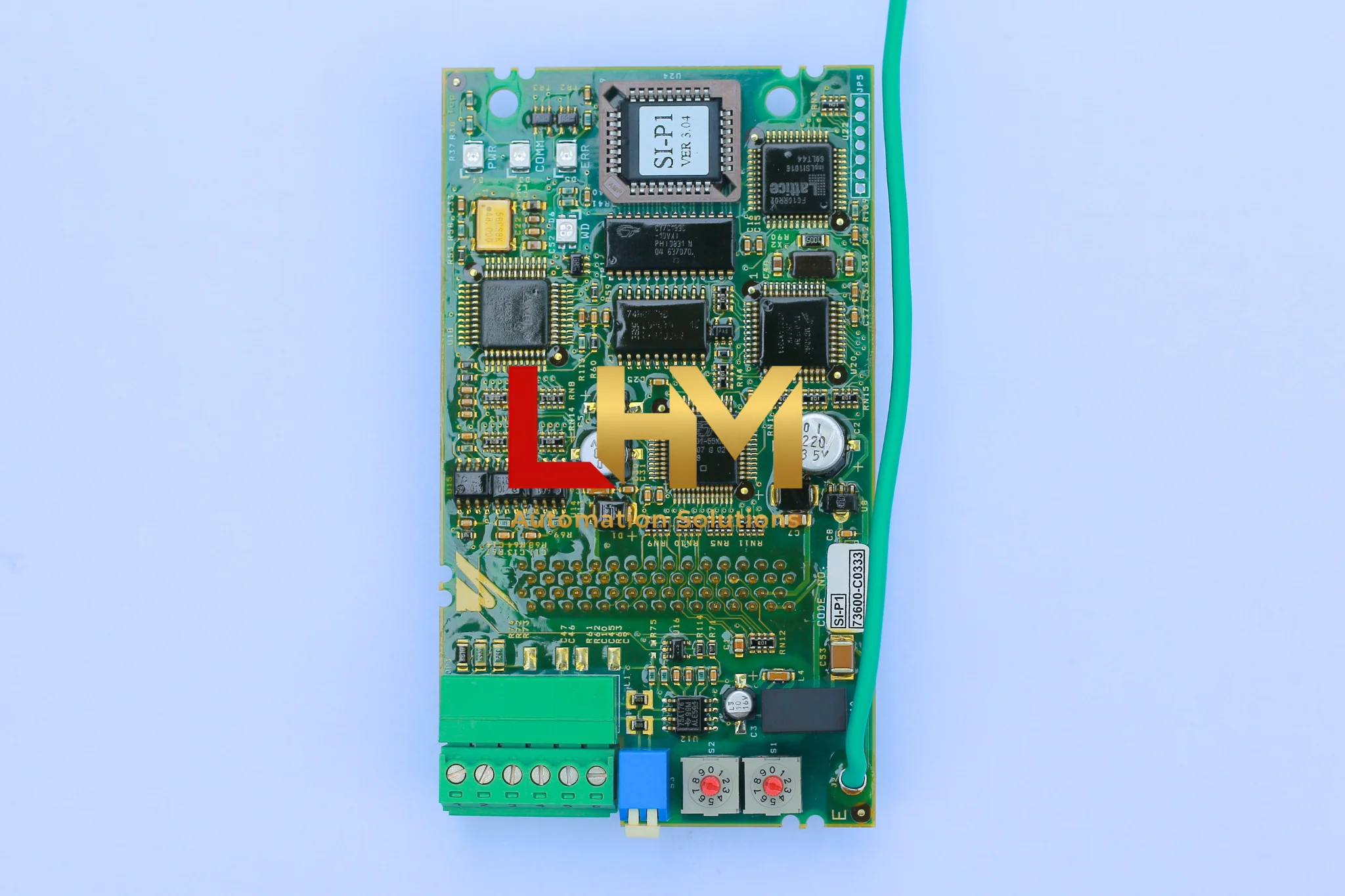

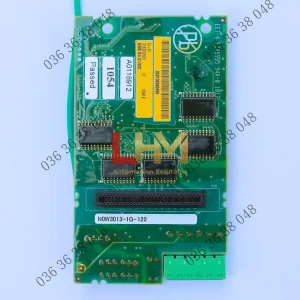

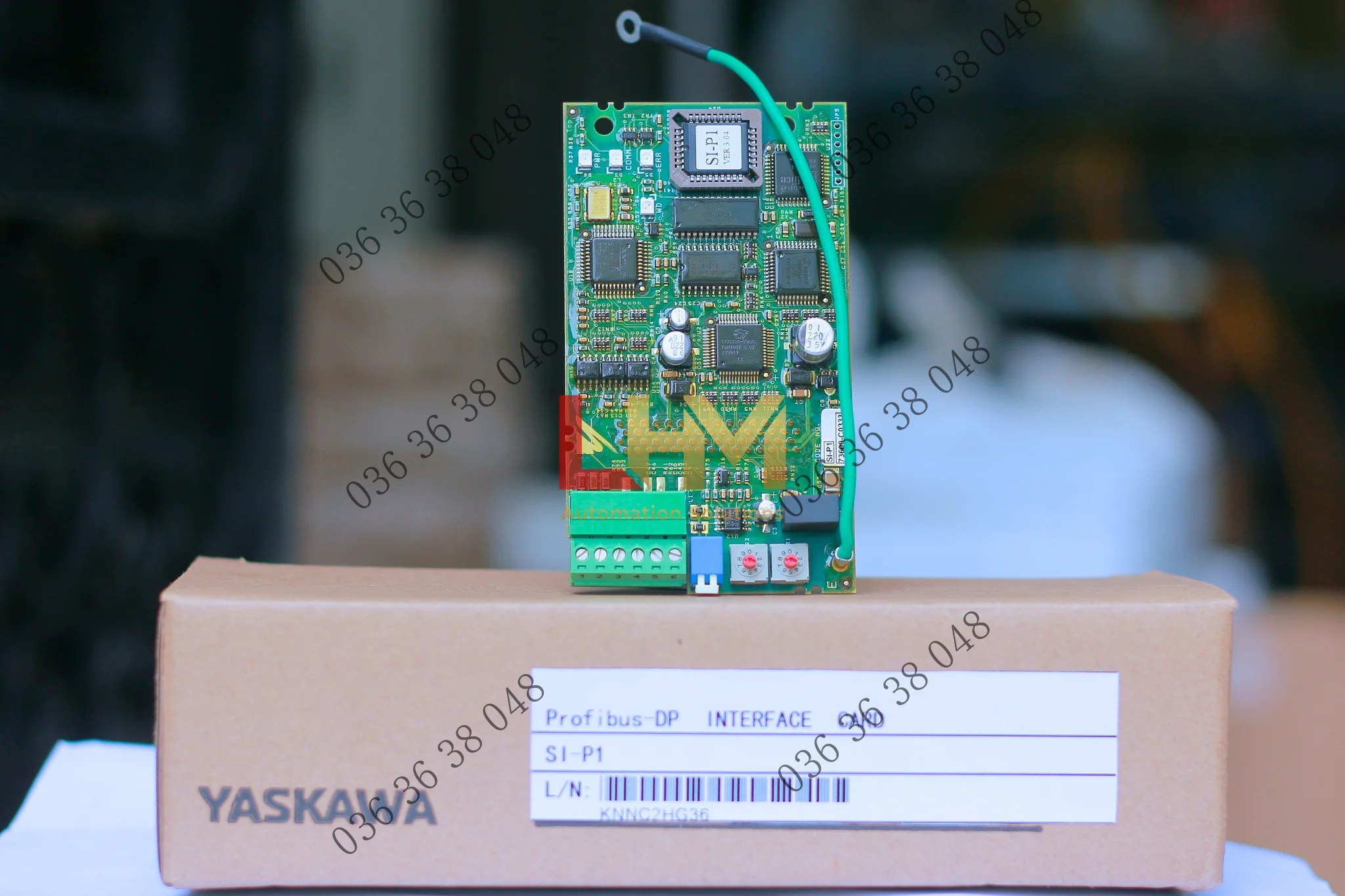

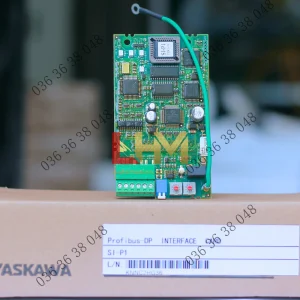

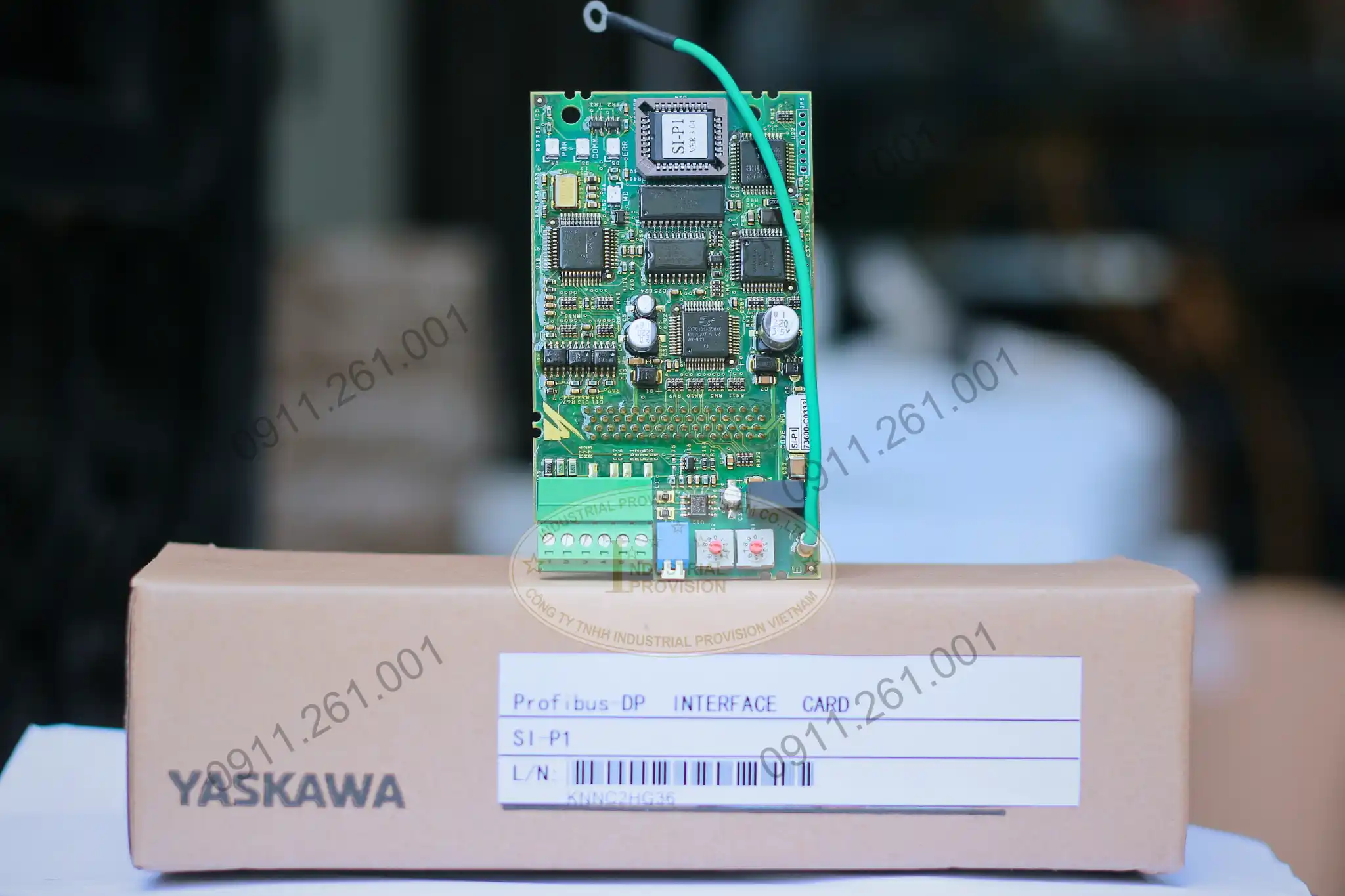

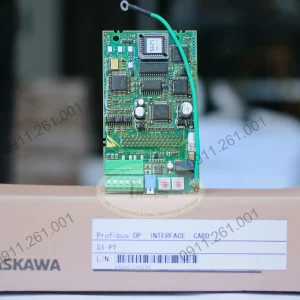

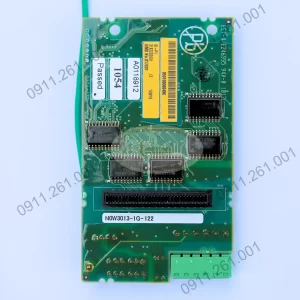

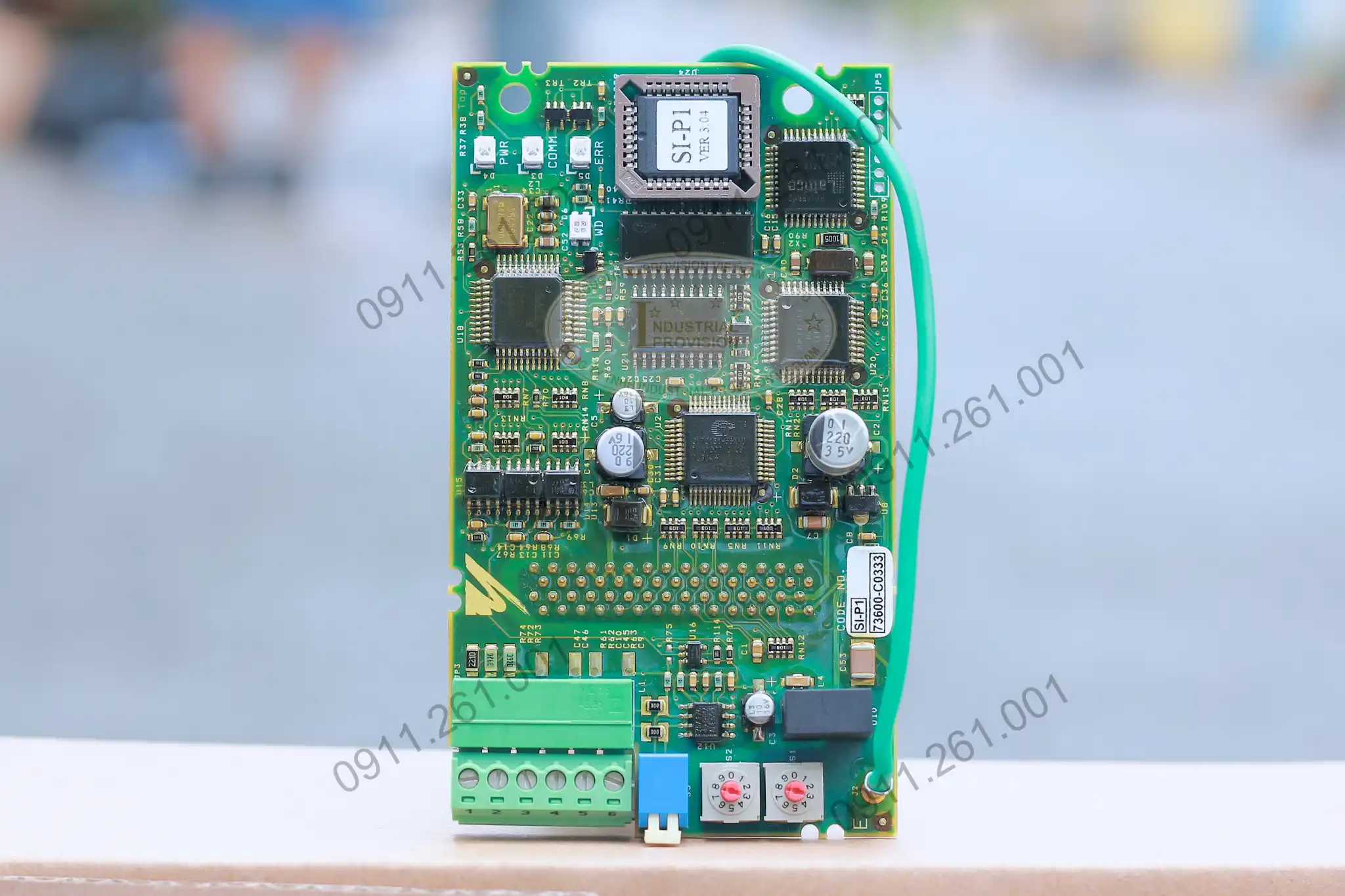

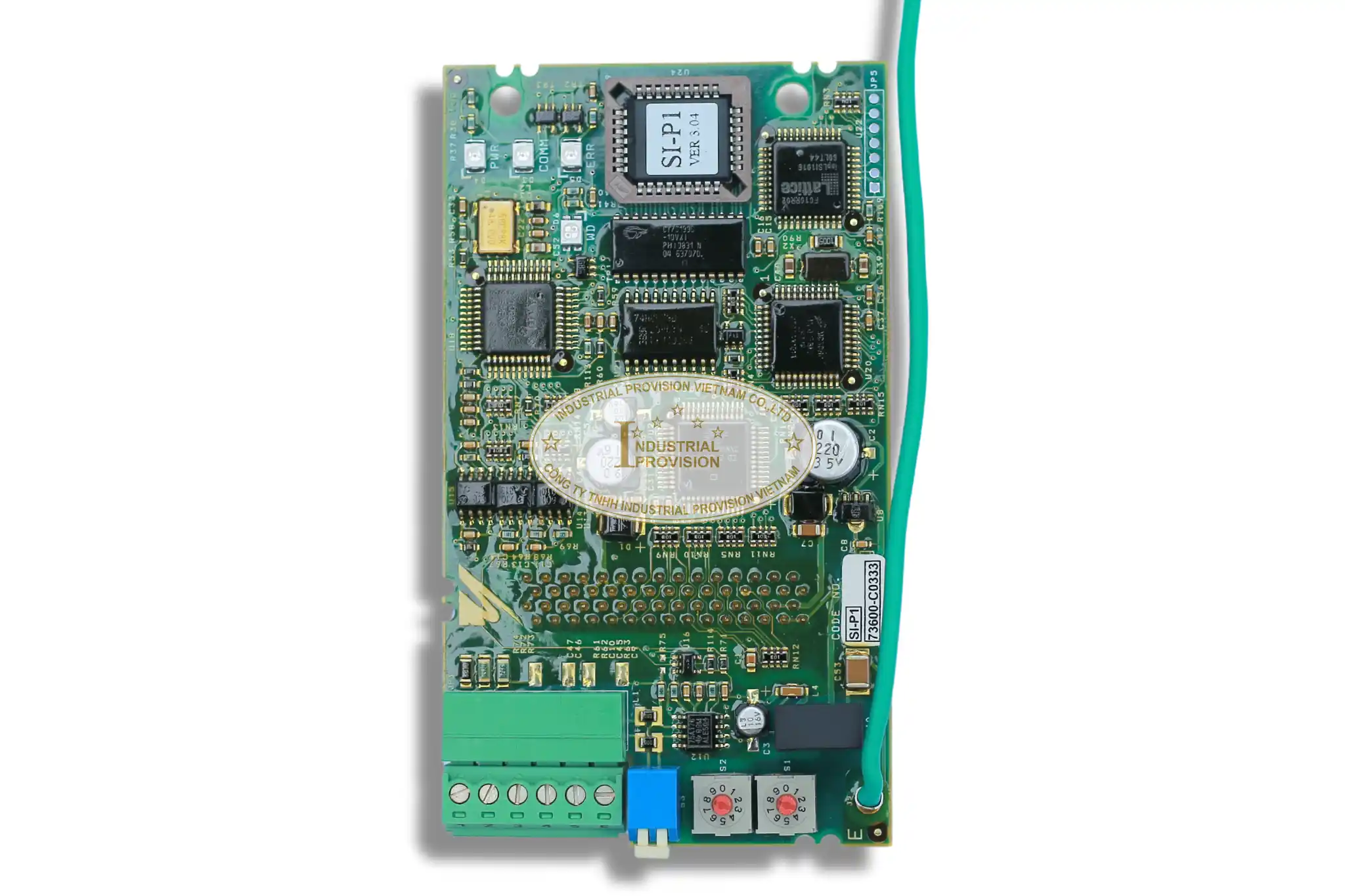

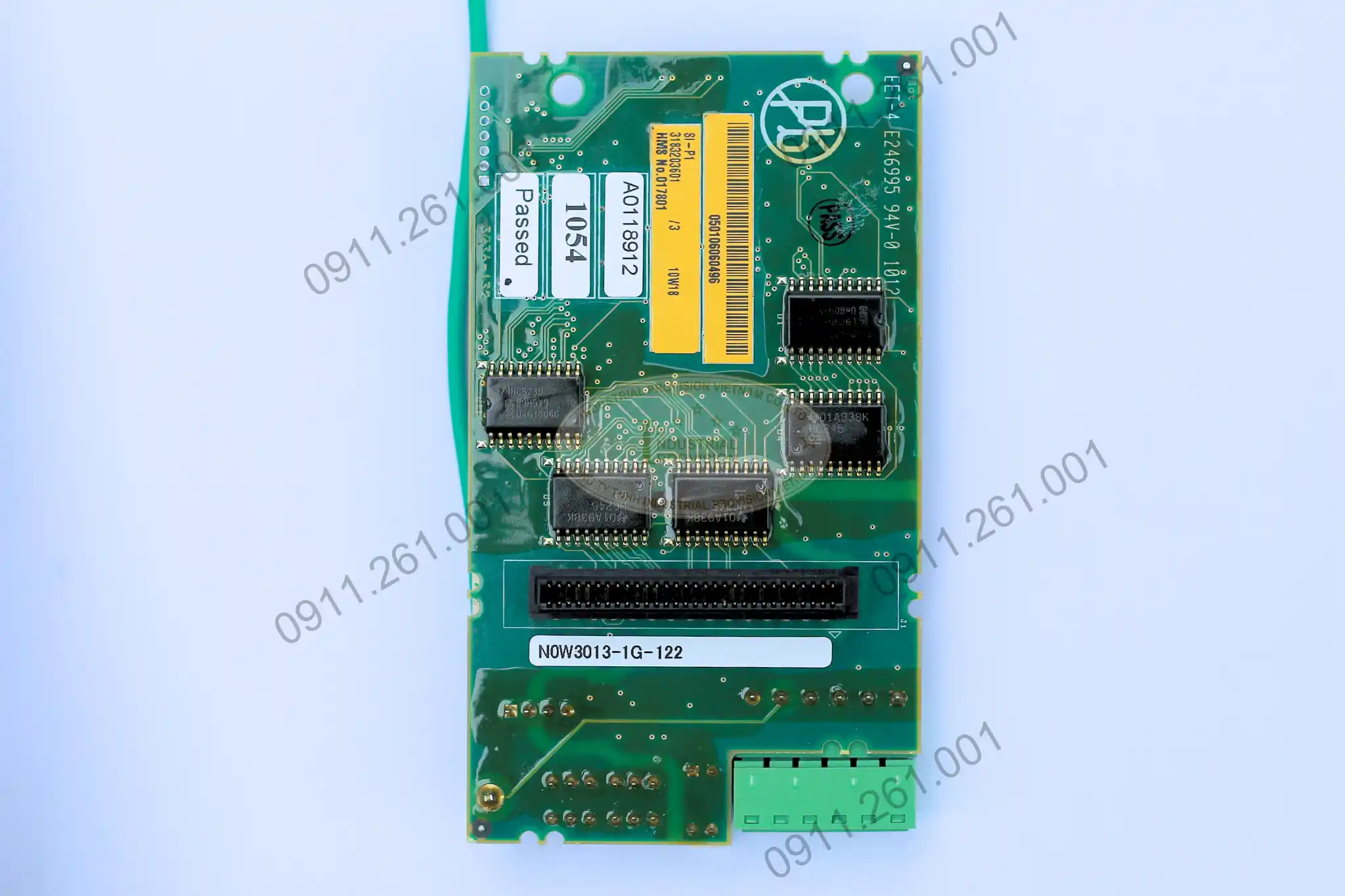

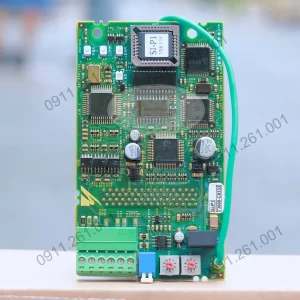

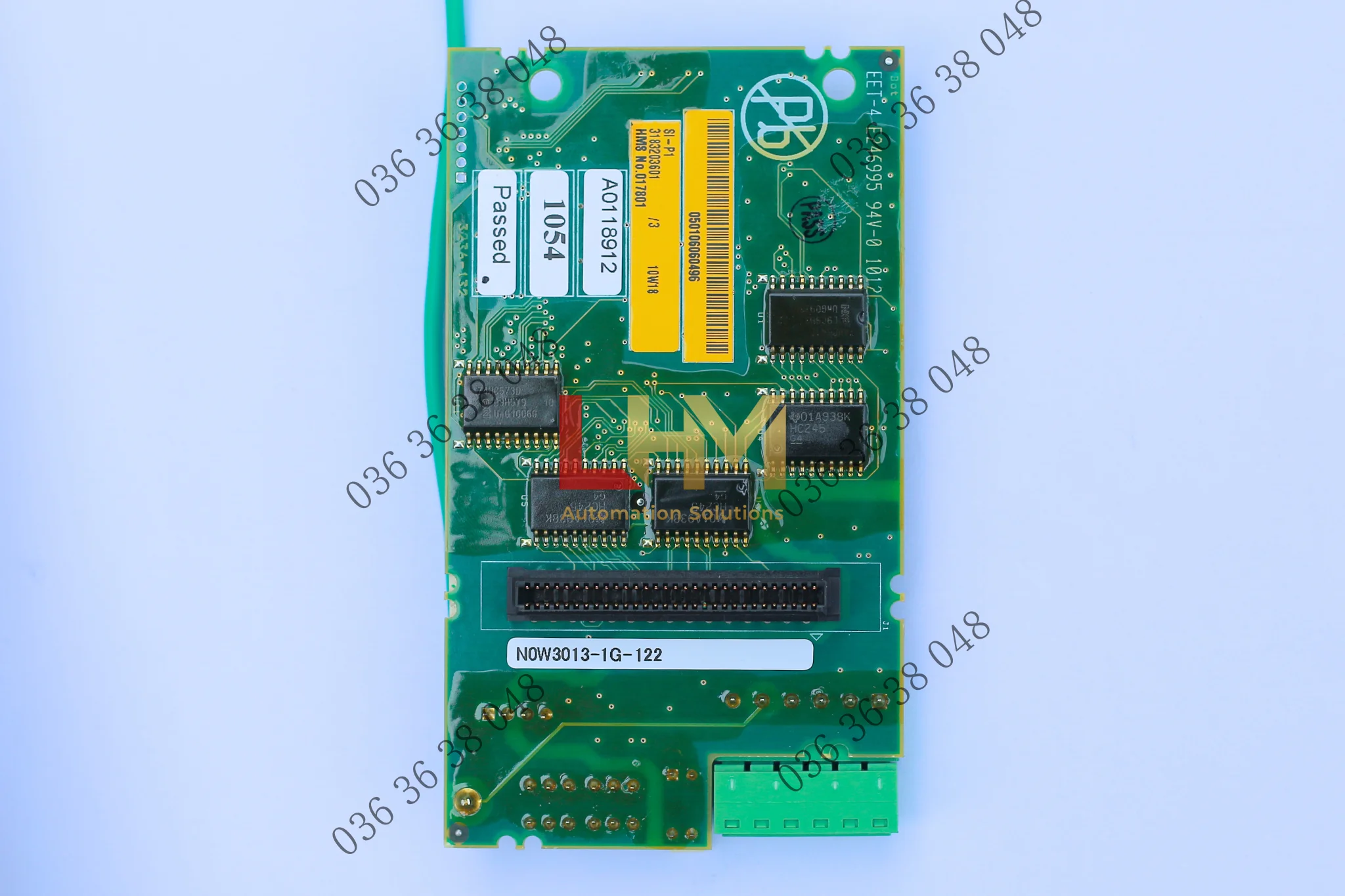

1. Tổng quan sản phẩm Card SI-P1 Yaskawa
Giới thiệu Card Option SI-P1 (Model: SI-P1), một module giao tiếp truyền thông chuyên dụng được Yaskawa phát triển cho các dòng biến tần Varispeed series. Sản phẩm SI-P1 được thiết kế để kết nối liền mạch các biến tần Varispeed F7, G7, G5 và P7 vào hệ thống mạng trường (fieldbus) PROFIBUS-DP. Chức năng cốt lõi của card SI-P1 là hoạt động như một trạm slave, cho phép bộ điều khiển master (PLC) trao đổi dữ liệu, gửi lệnh vận hành (chạy/dừng), cài đặt tham chiếu tần số và giám sát trạng thái của biến tần.
Card SI-P1 được lắp đặt trực tiếp vào cổng 2CN trên bo mạch điều khiển của biến tần, đảm bảo kết nối ổn định và hiệu suất cao. Module này hỗ trợ đầy đủ các tính năng của chuẩn PROFIBUS-DP, bao gồm khả năng tự động dò tìm tốc độ baud (Auto Baud) và hỗ trợ các chế độ Freeze/Sync.
2. Ứng dụng thực tế của Card SI-P1
SI-P1
Với khả năng kết nối mạng PROFIBUS-DP, card SI-P1 là giải pháp lý tưởng để tích hợp các dòng biến tần Yaskawa thế hệ cũ (G5, F7, G7) vào các hệ thống tự động hóa hiện đại sử dụng PROFIBUS-DP, đặc biệt là các hệ thống dùng PLC Siemens. Việc sử dụng SI-P1 giúp đồng bộ hóa và giám sát các biến tần một cách hiệu quả.
Hệ thống SCADA & Giám sátThu thập dữ liệu vận hành (tần số, dòng điện, lỗi) từ biến tần G7/F7 về trung tâm điều khiển. |
Dây chuyền sản xuấtCho phép PLC master điều khiển đồng bộ và gửi lệnh vận hành đồng thời đến nhiều biến tần trong các dây chuyền sản xuất, đóng gói. |
Bơm, Quạt, HVACĐiều khiển tập trung các biến tần P7 (chuyên dụng bơm quạt) từ phòng điều khiển trung tâm qua mạng PROFIBUS. |
Máy công cụ & Cẩu trụcTích hợp biến tần vào mạng điều khiển chung của máy, nơi card giao tiếp đóng vai trò slave thu thập và truyền lệnh. |
3. Tính năng và công nghệ nổi bật
Module SI-P1 được thiết kế với các tính năng phần cứng mạnh mẽ, cho phép cài đặt và chẩn đoán tại chỗ một cách dễ dàng, giúp đơn giản hóa việc tích hợp hệ thống.
- Tốc độ truyền thông tự động: Card SI-P1 hỗ trợ dải tốc độ cực rộng từ 9.6 kbps đến 12 Mbps và có khả năng tự động dò tìm (Auto Baud) tốc độ mạng.
- Cài đặt địa chỉ trạm vật lý: Địa chỉ slave (Node Address) được cài đặt dễ dàng bằng hai công tắc xoay (S1 cho hàng đơn vị, S2 cho hàng chục). Hỗ trợ các địa chỉ hợp lệ từ 3 đến 99.
- Tích hợp điện trở cuối (Termination): Có một công tắc gạt vật lý để BẬT (ON) hoặc TẮT (OFF) điện trở cuối. Bắt buộc phải BẬT nếu SI-P1 là thiết bị đầu tiên hoặc cuối cùng trên segment mạng.
- Đèn LED chẩn đoán tại chỗ: Trang bị 4 đèn LED (PWR, COMM, ERR, WD) giúp kỹ sư nhanh chóng xác định trạng thái nguồn, giao tiếp (đang chạy/lỗi) và trạng thái CPU (Watchdog) của SI-P1.
- Tùy chọn I/O linh hoạt (GSD): Hỗ trợ 3 cấu hình trao đổi dữ liệu (I/O messages) khác nhau: Basic Data (6 bytes), Extended data 2 (12 bytes), và Extended data 1 (32 bytes), được định nghĩa qua file GSD (YASK00CA.GSD).
4. Thông số kỹ thuật chi tiết
Bảng thông số kỹ thuật chi tiết cho card option SI-P1, trích xuất từ tài liệu kỹ thuật Yaskawa (Manual No. SIBZ-C736-70.9B). Đây là thông số quan trọng khi lựa chọn cho hệ thống.
| Hạng mục | Thông số kỹ thuật |
| Model | SI-P1 |
| Biến tần tương thích | Varispeed G5, F7, P7, G7 |
| Chuẩn (Protocol) | PROFIBUS-DP Slave (EN 50170) |
| ASIC Implementation | SPC 3 |
| Tốc độ Baud (Baud Rate) | Tự động cấu hình (Auto-configure), 9.6 kbps đến 12 Mbps |
| Địa chỉ trạm (Node Address) | 1 đến 99 (Cài đặt bằng 2 công tắc xoay S1, S2) |
| Giao tiếp vật lý | RS485 (Isolated Physical Layer) |
| Đầu nối (Connector) | 6-pin open-style screw connector (JP3) |
| Điện trở cuối (Termination) | Tích hợp, chọn bằng công tắc gạt (ON/OFF) |
| Hỗ trợ chế độ | Freeze Mode, Sync Mode, Auto Baud |
| Nhiệt độ hoạt động | -10 đến +45°C (14 đến 113°F) |
| Nguồn cấp | 4.75V đến 5.25VDC (Cung cấp từ biến tần) |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua sản phẩm card SI-P1 tại Long Huyền Minh, quý khách hàng đang lựa chọn giải pháp đáng tin cậy để duy trì và mở rộng các hệ thống tự động hóa sử dụng biến tần Yaskawa G5, F7, P7, G7. Chúng tôi cam kết cung cấp SI-P1 chính hãng, bảo hành theo tiêu chuẩn.
Đội ngũ kỹ sư của Long Huyền Minh (được đào tạo từ hãng) sẵn sàng hỗ trợ kỹ thuật cài đặt SI-P1 vào cổng 2CN, hướng dẫn cài đặt địa chỉ trạm (S1, S2) và điện trở cuối. Chúng tôi cũng hỗ trợ cấu hình GSD file (YASK00CA.GSD) và cài đặt các thông số b1-01 (Reference Selection) và b1-02 (Operation Method Selection) của biến tần sang giá trị ‘3’ (Option Card) để đảm bảo giao tiếp thành công.
