1. Tổng quan sản phẩm Bo mạch ETC618111
Trong kiến trúc phần cứng của biến tần Yaskawa Varispeed G7, sự giao tiếp giữa con người (hoặc PLC) và bộ xử lý trung tâm được thực hiện thông qua bo mạch ETC618111. Đây là Bo mạch cầu đấu tín hiệu (Control Circuit Terminal Board) nằm ngay phía dưới bo CPU, đóng vai trò là cổng giao tiếp I/O quan trọng nhất của thiết bị.

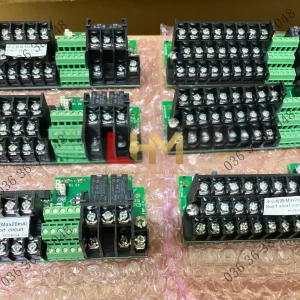

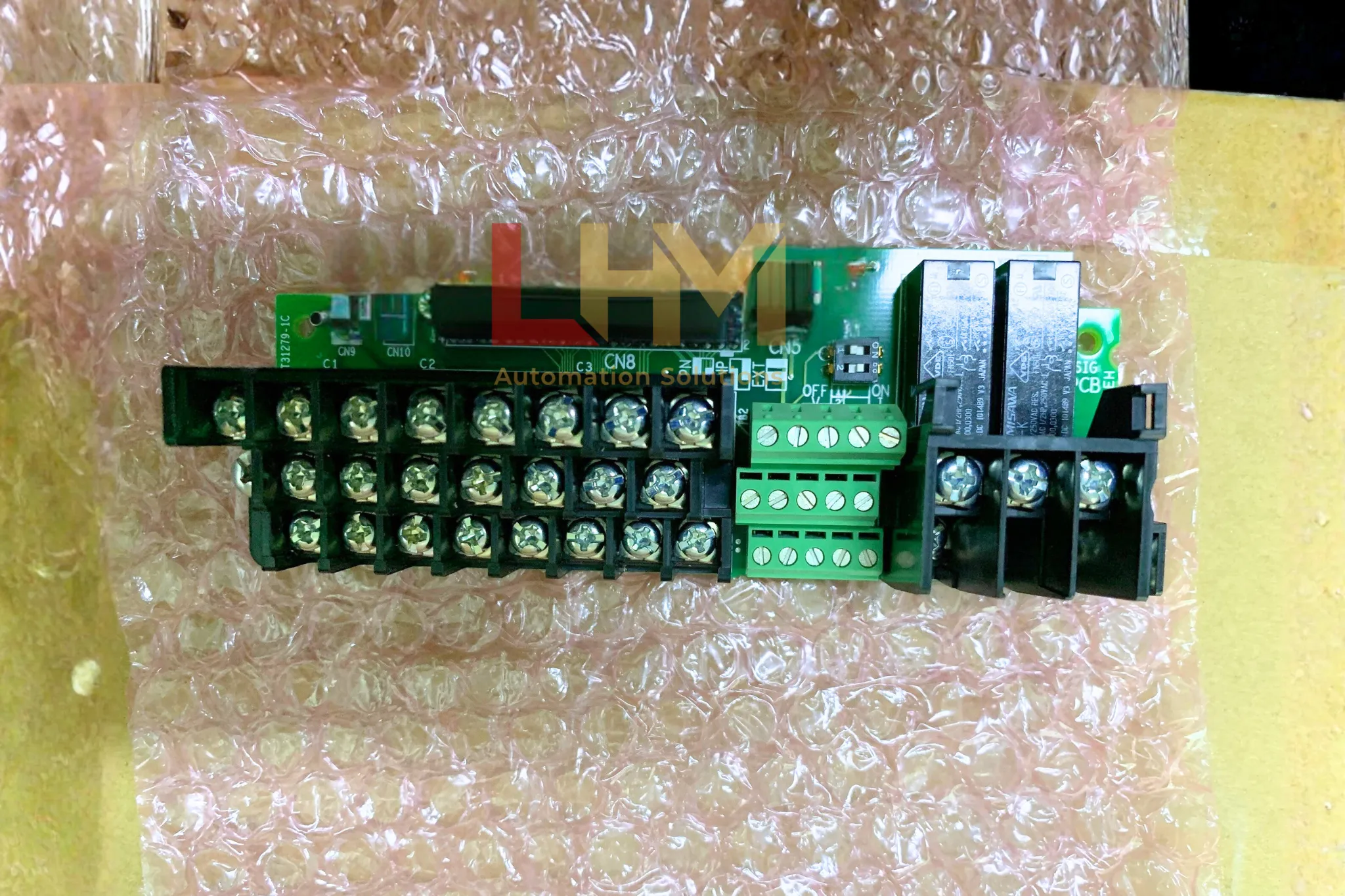

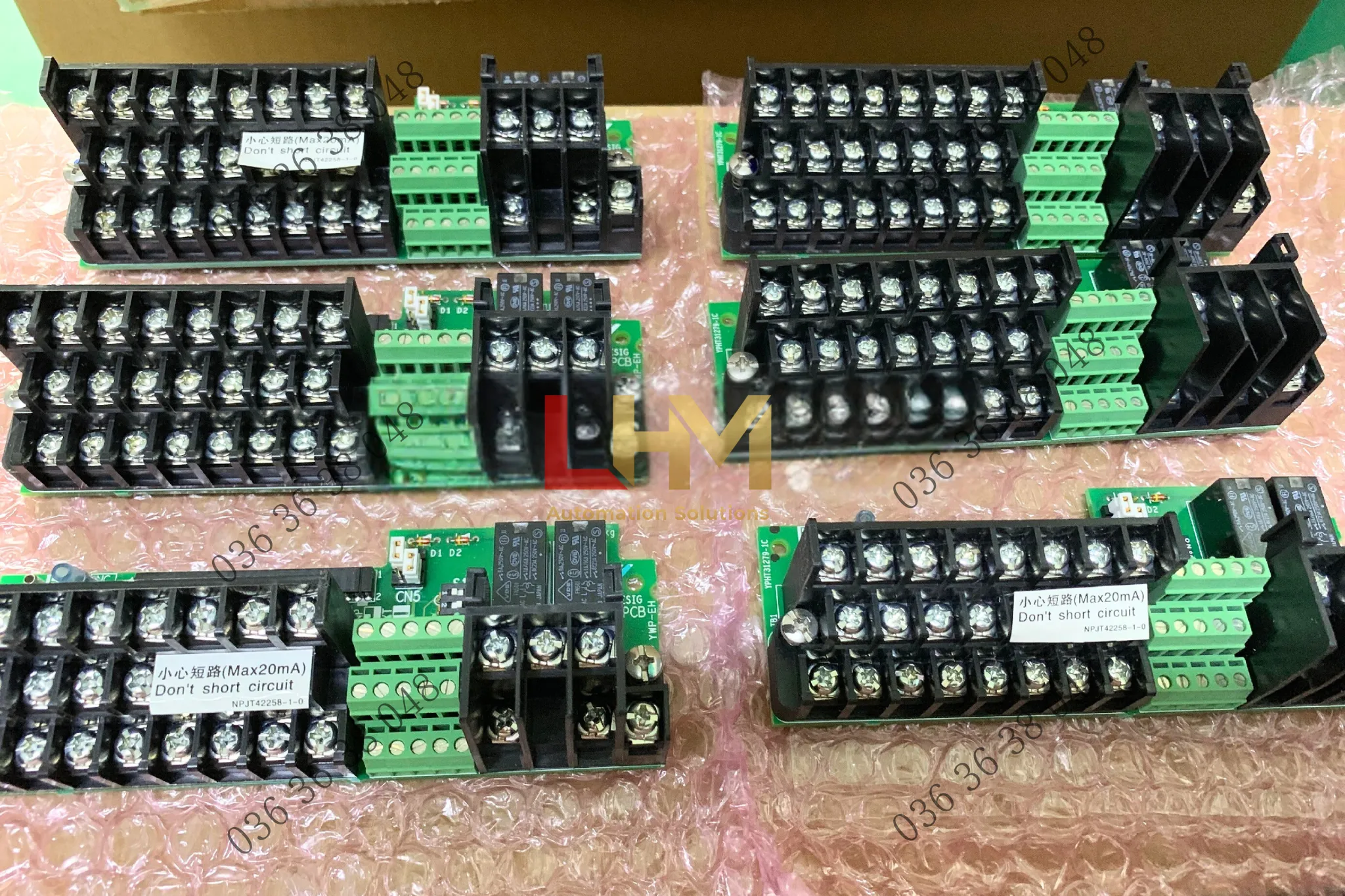

ETC618111
Sản phẩm ETC618111 được thiết kế với các hàng kẹp terminal chất lượng cao, chịu được thao tác vặn vít nhiều lần mà không bị lờn ren hay tiếp xúc kém. Bo mạch này chịu trách nhiệm thu nhận toàn bộ tín hiệu đầu vào (như lệnh chạy S1-S7, tín hiệu analog A1-A2) và xuất các tín hiệu đầu ra (như Rơ-le báo lỗi, ngõ ra Analog Monitor) để gửi về hệ thống giám sát trung tâm.
Nếu bo mạch ETC618111 bị hỏng do đấu nhầm điện áp hoặc oxy hóa chân tiếp xúc, biến tần G7 sẽ mất hoàn toàn khả năng điều khiển ngoại vi. Việc thay thế đúng mã ETC618111 chính hãng giúp khôi phục ngay lập tức khả năng kết nối và vận hành của dây chuyền sản xuất.
2. Ứng dụng thực tế của ETC618111
Bo mạch ETC618111 là thành phần không thể thiếu trong bất kỳ ứng dụng nào sử dụng biến tần G7 cần điều khiển tự động hoặc kết nối mạng:
 Kết nối PLC/DCS Nhận lệnh chạy tự động và phản hồi trạng thái về phòng điều khiển. |
Điều khiển đa cấp tốc độ Kích hoạt các chân S1-S7 để chạy theo quy trình cài đặt sẵn. |
Điều khiển PID Áp suất Nhận tín hiệu Analog từ cảm biến áp suất/lưu lượng. |
3. Tính năng và công nghệ nổi bật
Điểm đặc biệt của bo mạch ETC618111 là thiết kế mạch in nhiều lớp (Multi-layer PCB) với khả năng chống nhiễu tín hiệu vượt trội. Trong môi trường công nghiệp nhiều sóng hài, các tín hiệu điều khiển 24VDC rất dễ bị nhiễu, nhưng ETC618111 được tích hợp các tụ lọc và thiết kế đường mạch tối ưu để triệt tiêu các xung nhiễu này.
Bo mạch cung cấp các cầu đấu dây (Terminal Block) được bố trí khoa học, phân tách rõ ràng giữa khu vực điện áp thấp (Analog) và khu vực tín hiệu số (Digital), giúp kỹ thuật viên dễ dàng thao tác và tránh nhầm lẫn. Ngoài ra, ETC618111 còn tích hợp các jumper switch (S1, S2…) cho phép tùy chọn chế độ tín hiệu đầu vào (NPN/PNP) hoặc loại tín hiệu Analog (Voltage/Current) một cách linh hoạt.
Với độ bền tiêu chuẩn Nhật Bản, lớp mạ trên các chân terminal của ETC618111 có khả năng chống ăn mòn cao, đảm bảo tín hiệu truyền dẫn luôn ổn định sau nhiều năm vận hành trong môi trường nóng ẩm.
4. Thông số kỹ thuật
Để thay thế chính xác, việc đối chiếu sơ đồ chân và mã sản phẩm là bắt buộc. Dưới đây là thông số kỹ thuật các chân tín hiệu trên bo mạch
| Model Board | ETC618111 |
| Vị trí lắp đặt | Dưới bo CPU (Control Board) |
| Ngõ vào số (Digital Input) | S1 đến S7 (Đa chức năng), SC (Chung) |
| Ngõ vào Analog | A1, A2, A3 (Điện áp/Dòng điện), AC (0V) |
| Ngõ ra Rơ-le (Relay Output) | MA-MB-MC (Báo lỗi), M1-M2 (Đa chức năng) |
| Ngõ ra Monitor | FM, AM (Analog Monitor Output) |
Sử dụng đúng bo mạch ETC618111 đảm bảo rằng sơ đồ đấu nối cũ của nhà máy vẫn được giữ nguyên, không cần phải đi lại dây hay lập trình lại hệ thống PLC điều khiển.
5. Lợi ích và cam kết từ Long Huyền Minh
Công ty Long Huyền Minh hiểu rằng một sự cố nhỏ ở bo mạch terminal cũng có thể làm tê liệt cả dây chuyền. Chúng tôi cung cấp bo mạch chính hãng, đã được kiểm tra kỹ lưỡng các chân kết nối I/O để đảm bảo không có chân nào bị “chết” hay tiếp xúc kém.
Khi mua tại Long Huyền Minh, quý khách được hỗ trợ sơ đồ đấu nối chi tiết, hướng dẫn cài đặt các jumper switch phù hợp với cảm biến và PLC hiện có của nhà máy. Cam kết bảo hành và dịch vụ kỹ thuật chuyên nghiệp là ưu tiên hàng đầu của chúng tôi.
