1. Tổng quan sản phẩm Bộ hãm Yaskawa CDBR-4220D
Bộ hãm động năng (Braking Unit) Yaskawa CDBR-4220D là một thiết bị tùy chọn (option) hiệu suất cao, được thiết kế chuyên biệt để làm việc cùng các dòng biến tần Yaskawa AC Drive. Nhiệm vụ cốt lõi của CDBR-4220D là tiêu tán năng lượng tái sinh từ động cơ trong các ứng dụng đòi hỏi hãm đột ngột, dừng thường xuyên hoặc vận hành với tải có quán tính lớn. Sản phẩm CDBR-4220D là giải pháp kỹ thuật bắt buộc khi năng lượng tái sinh vượt quá khả năng xử lý của transistor hãm tích hợp bên trong biến tần, đảm bảo hệ thống vận hành an toàn và ổn định.

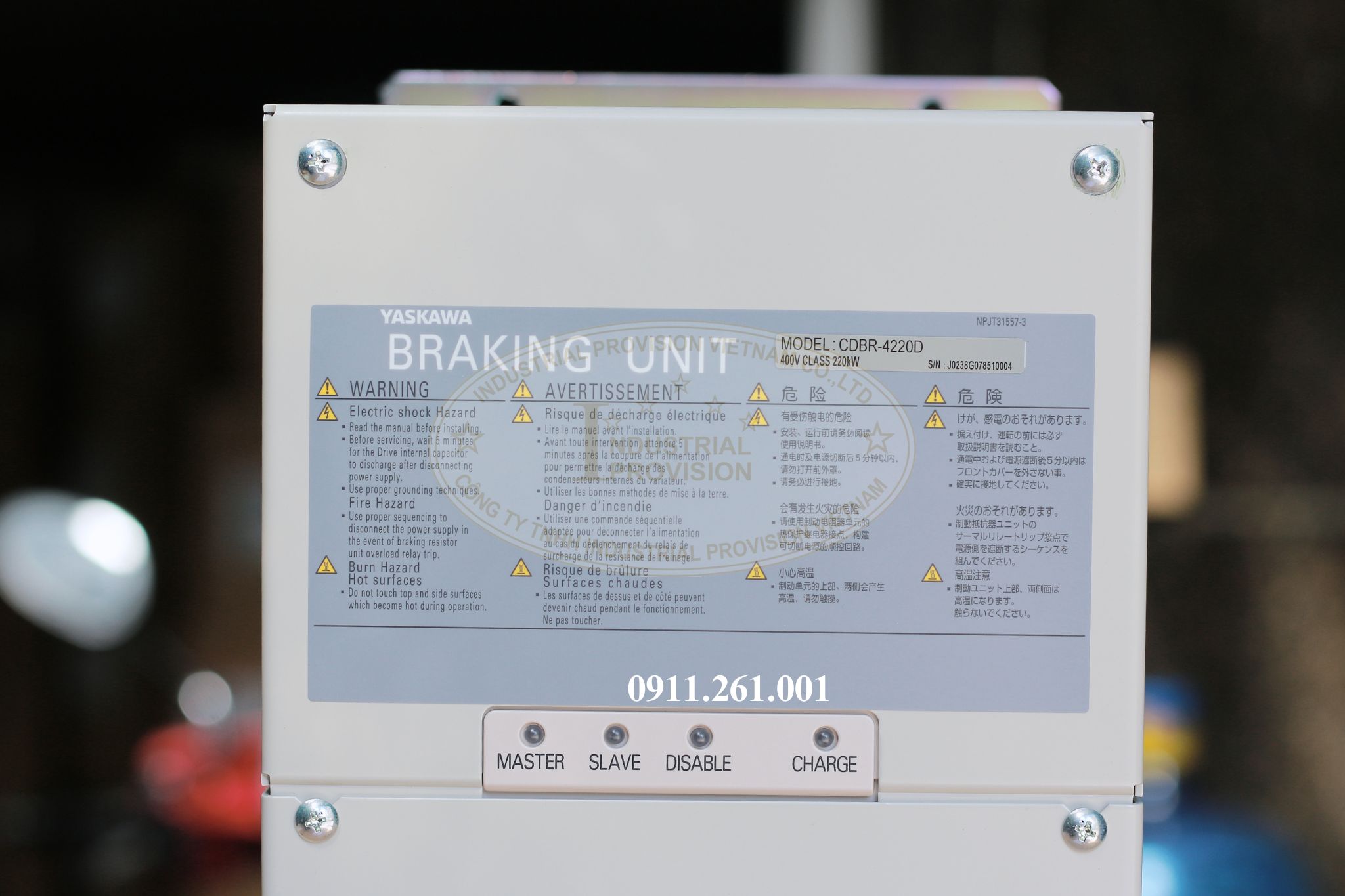

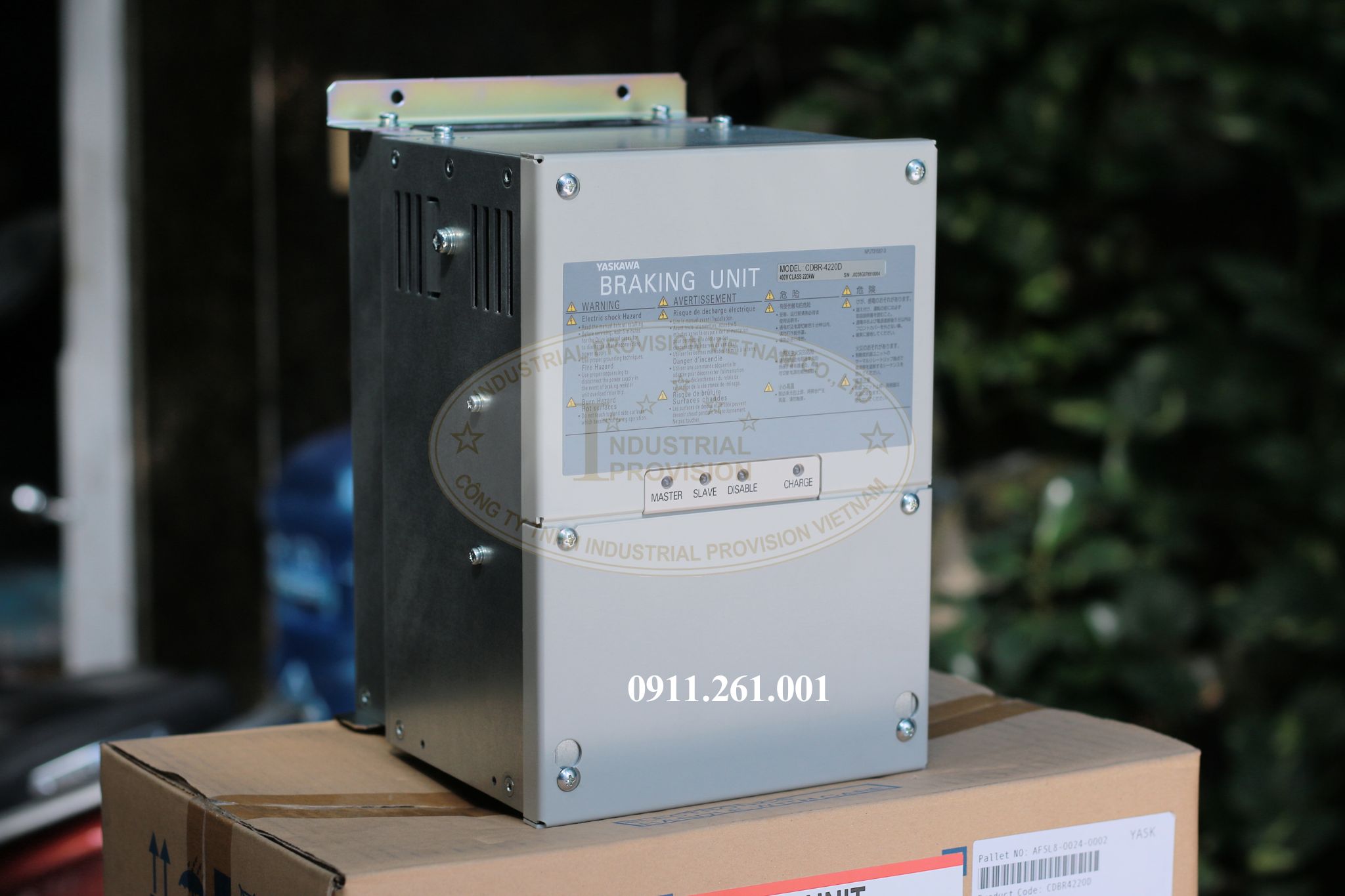

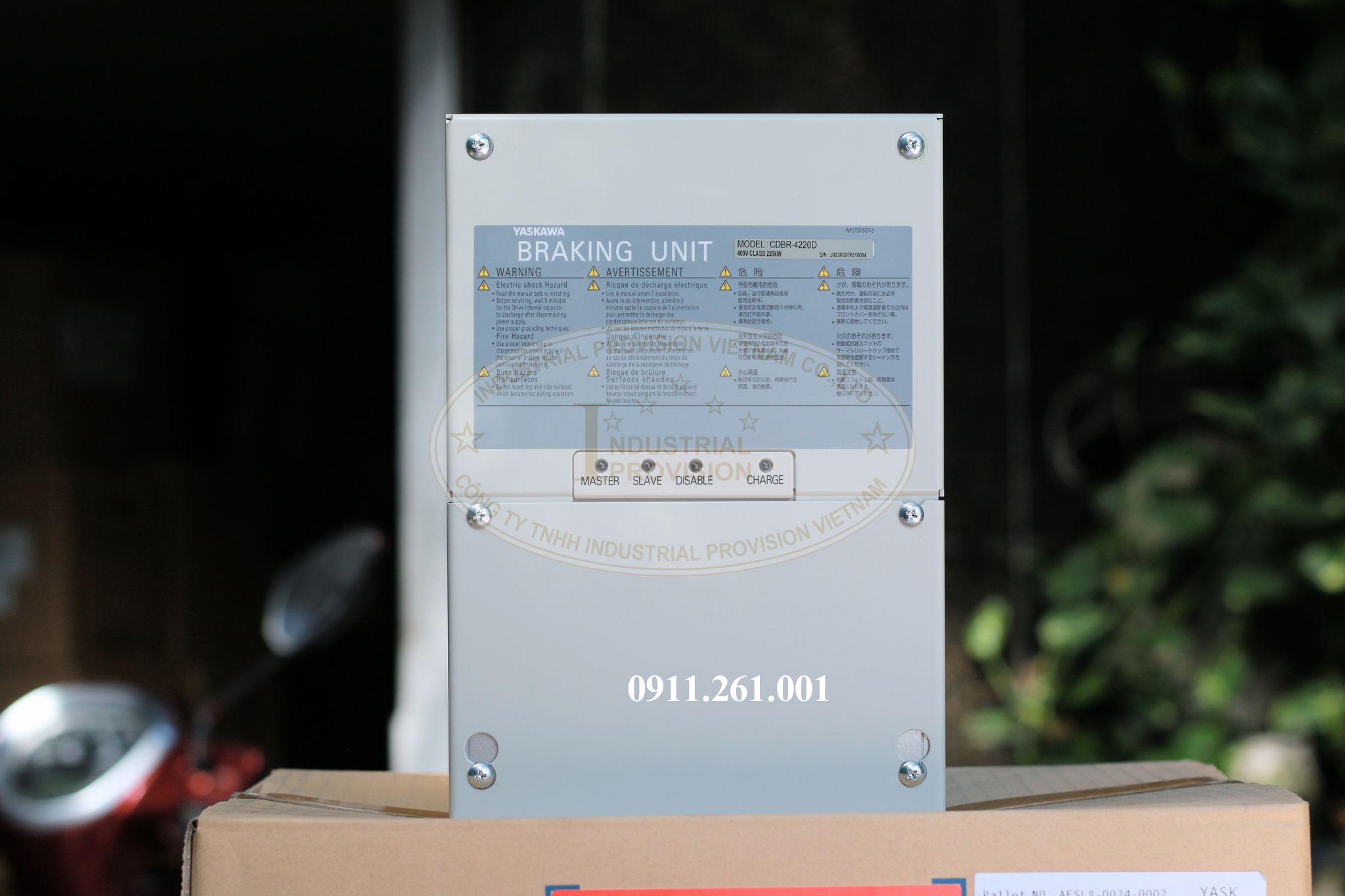

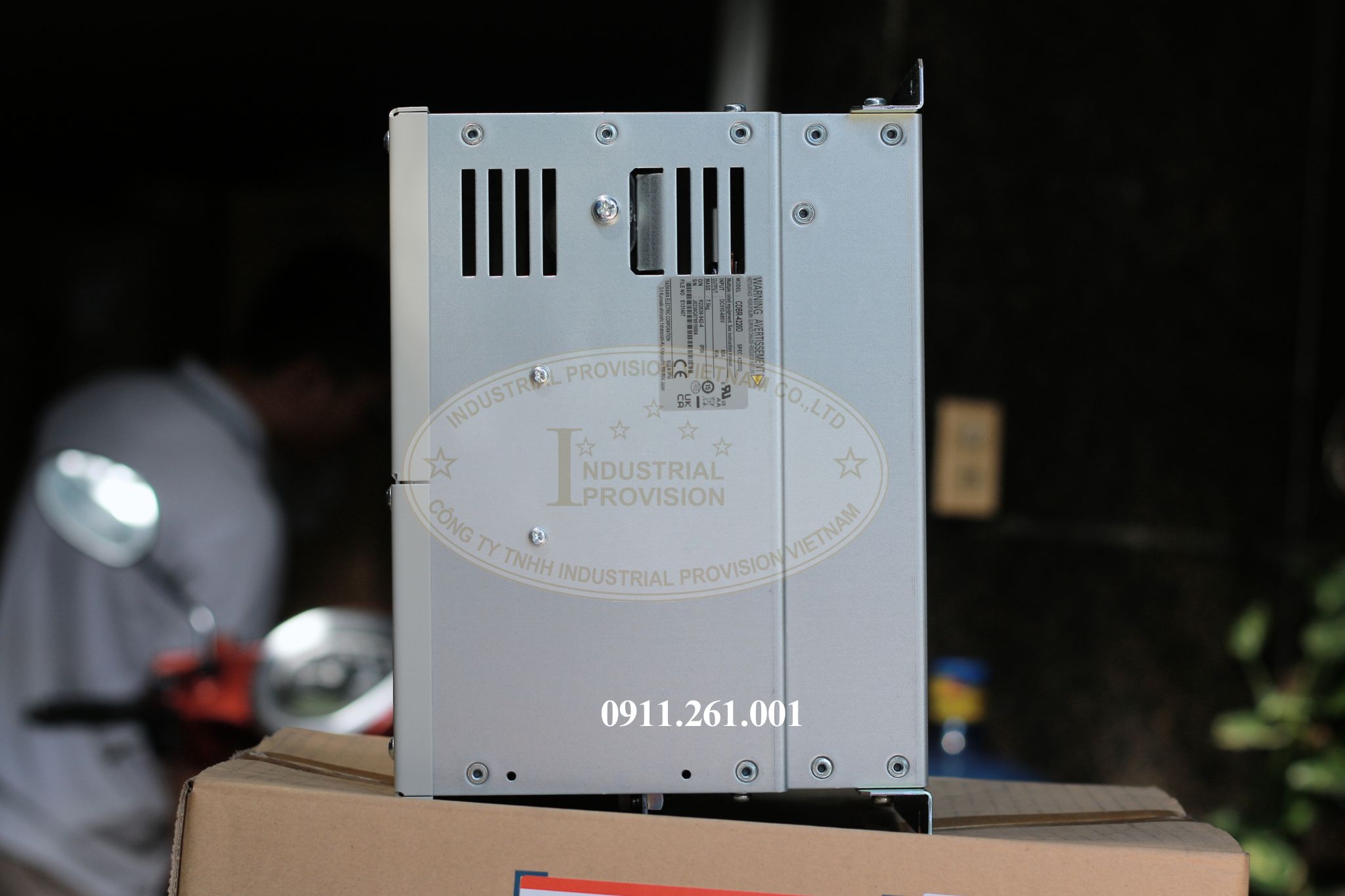

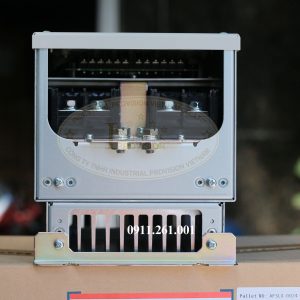

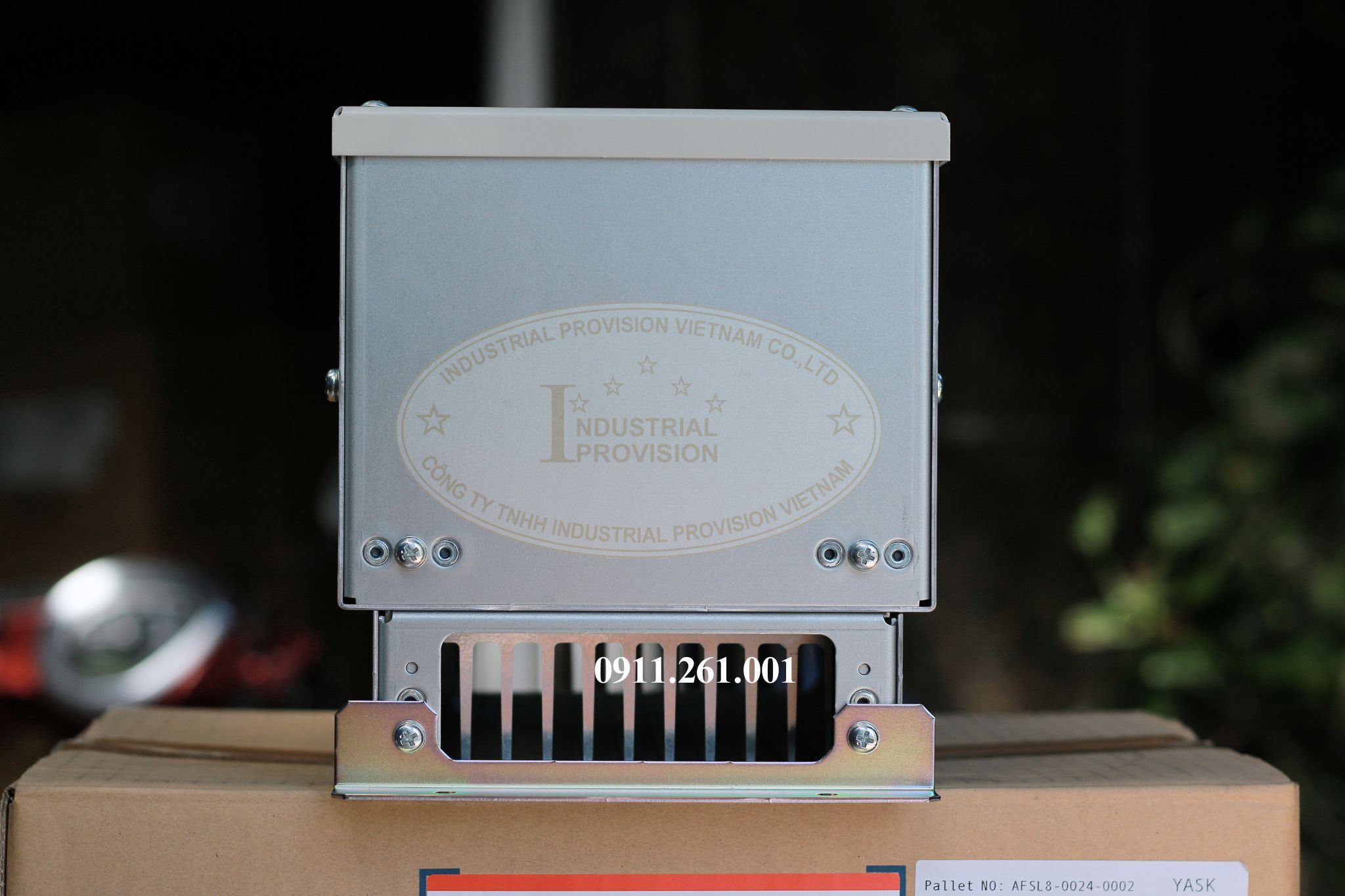

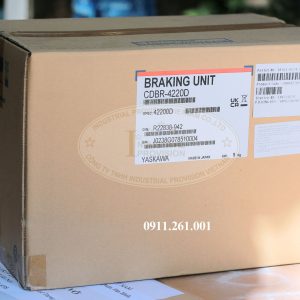

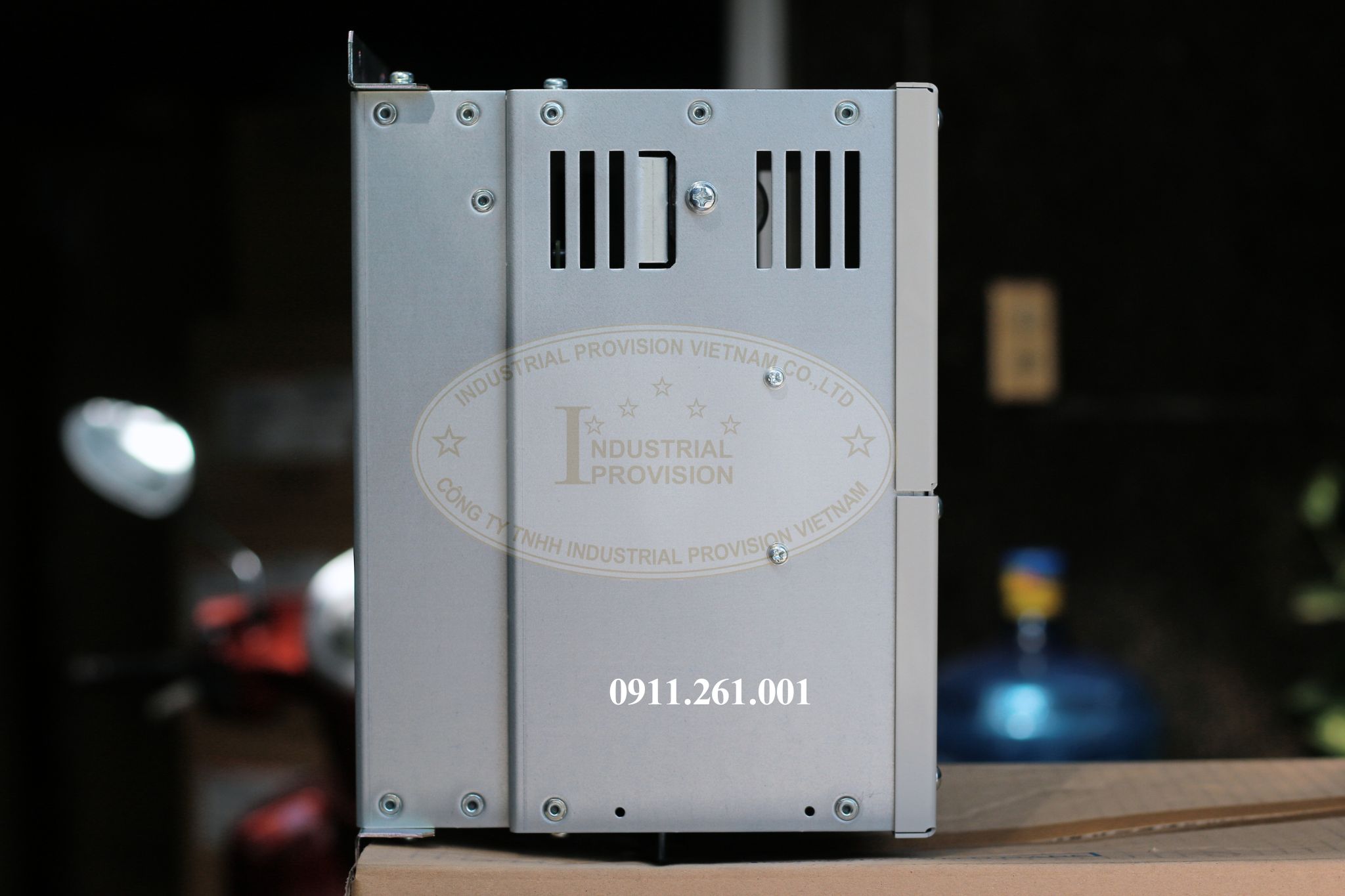

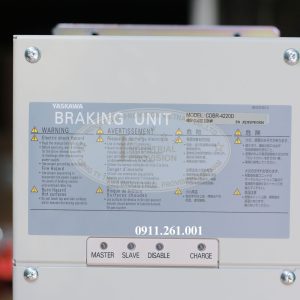

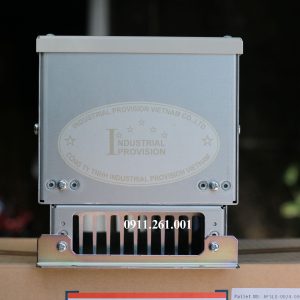

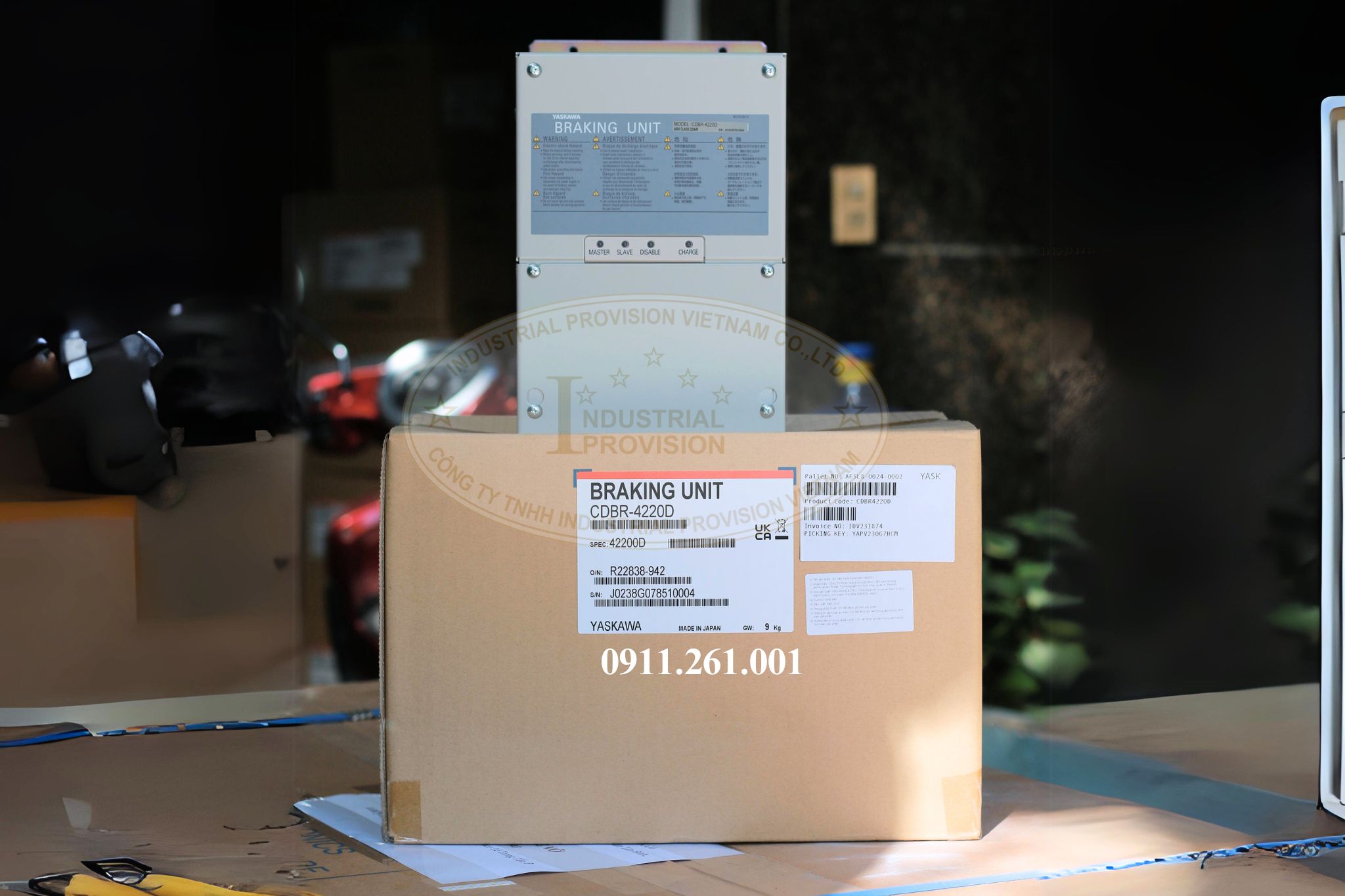

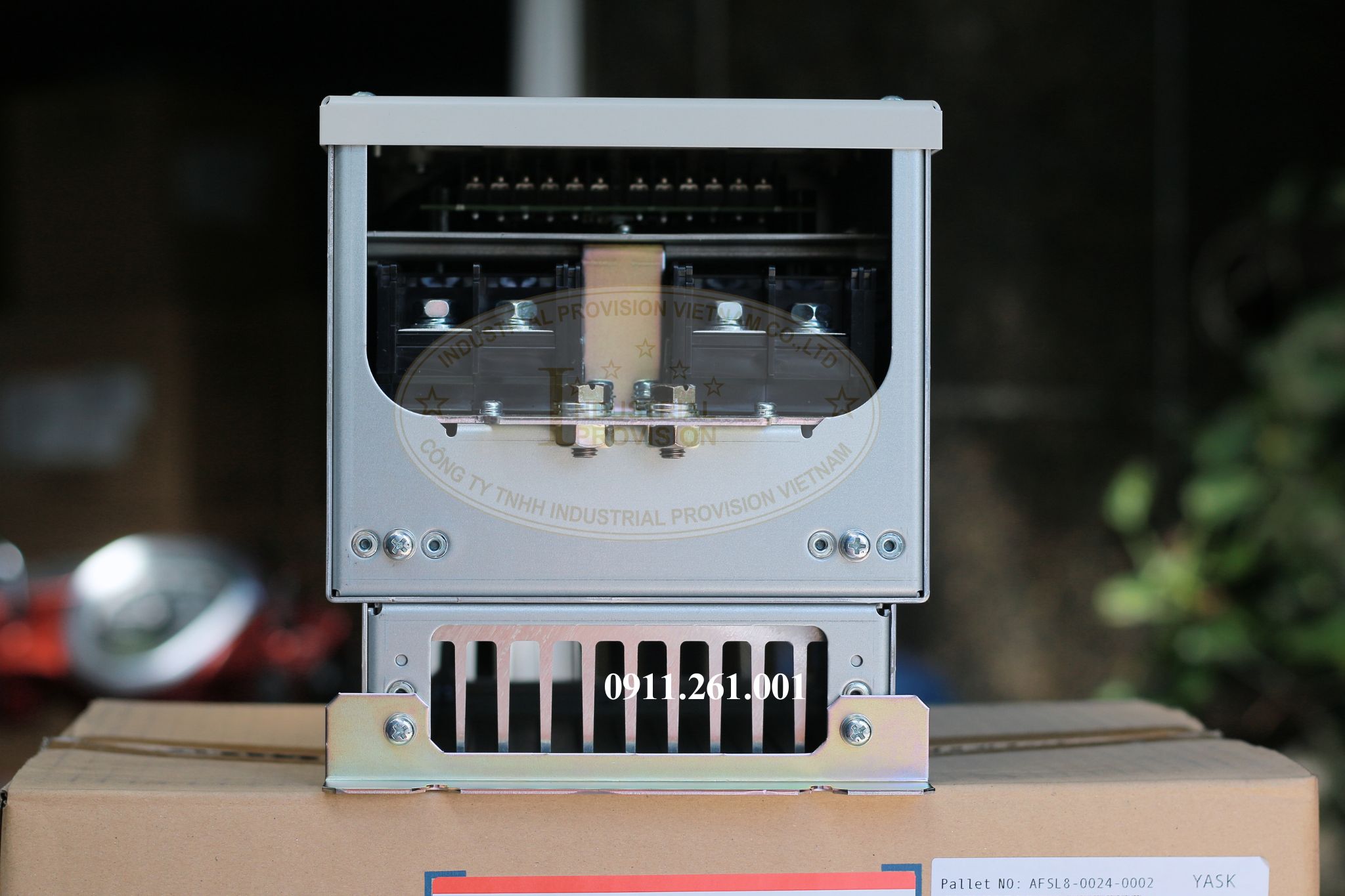

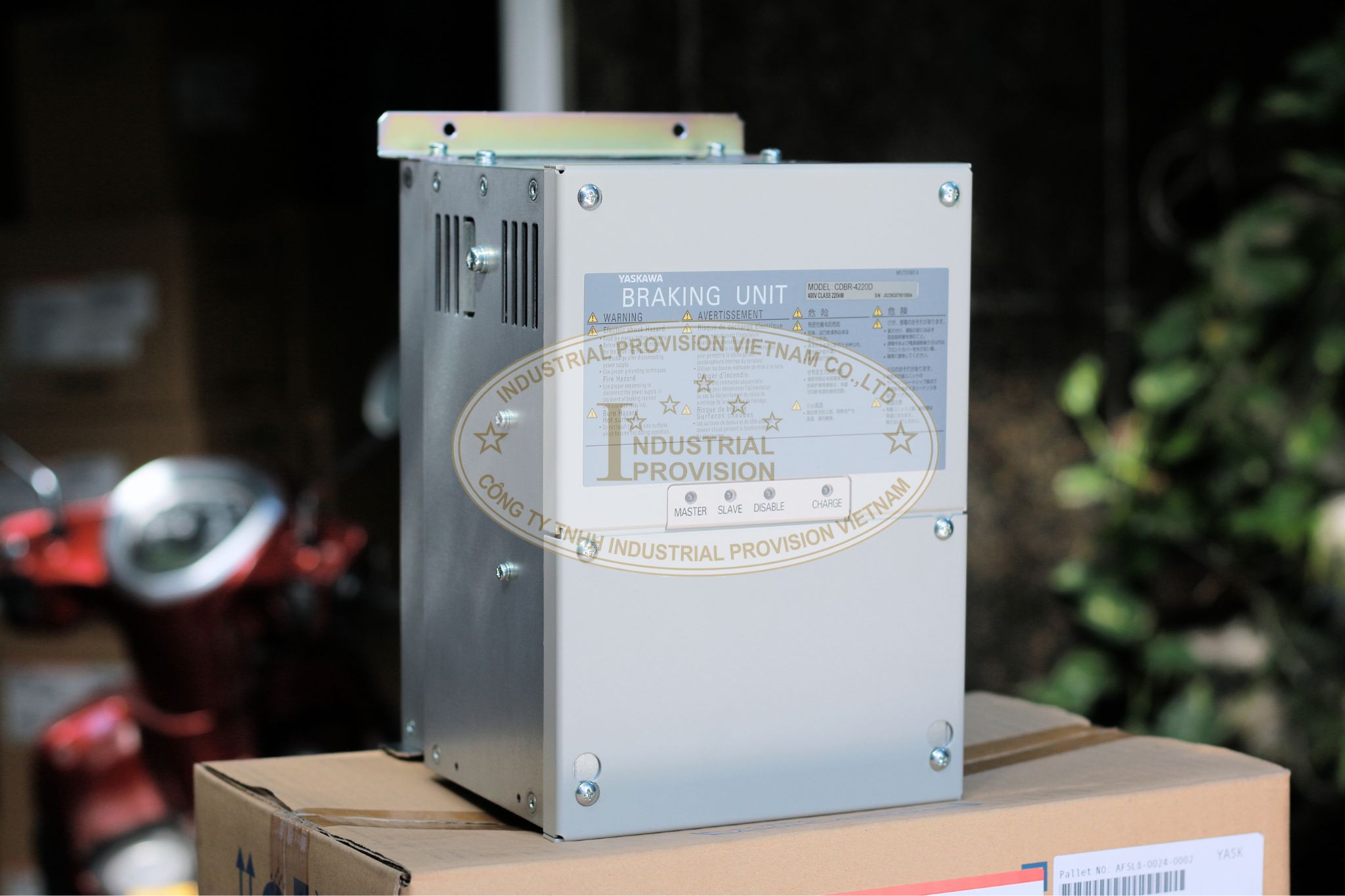

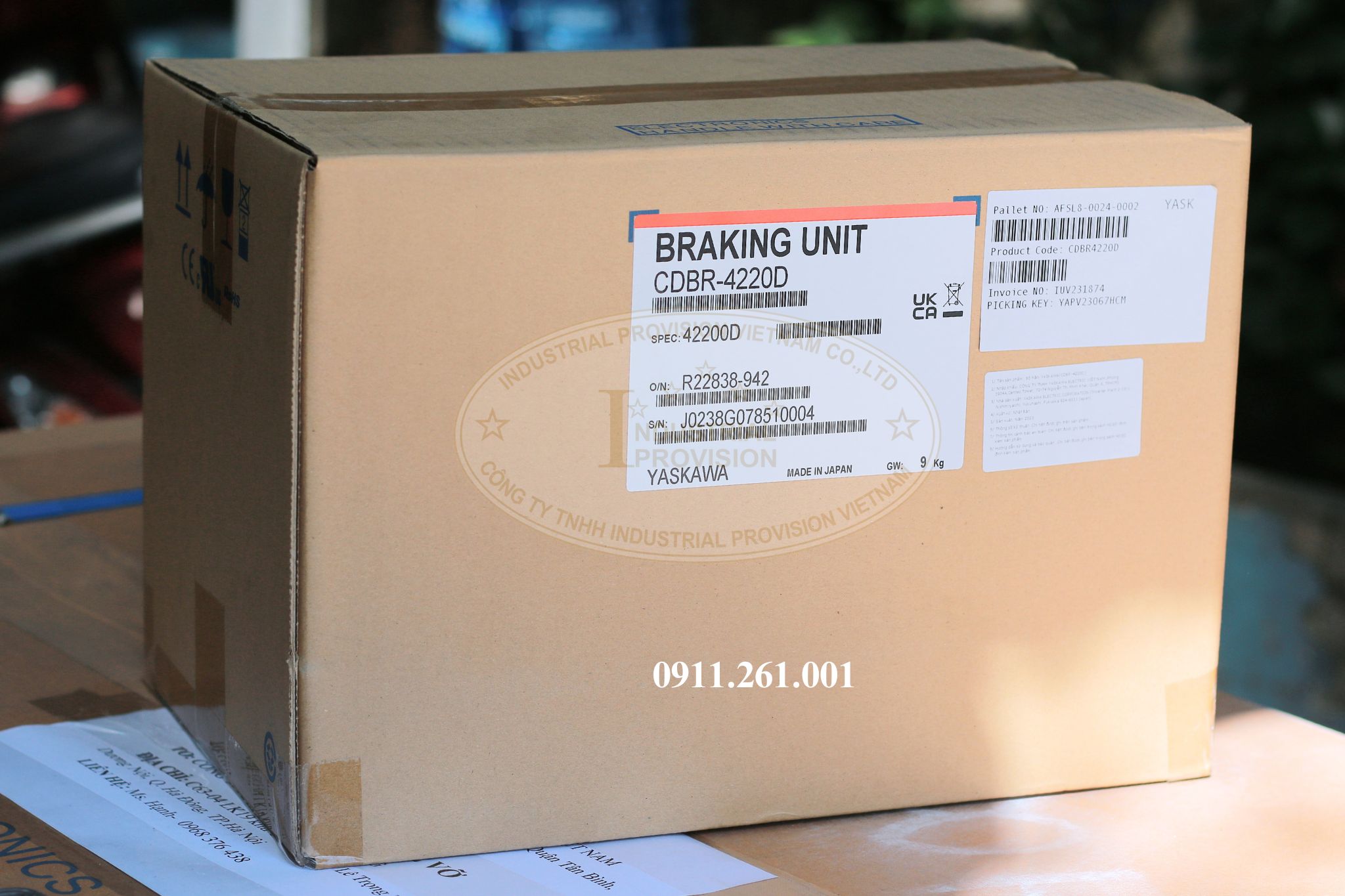

CDBR-4220D
Được phát triển bởi Yaskawa Electric Corporation – tập đoàn hàng đầu thế giới về truyền động điện và tự động hóa – model CDBR-4220D đại diện cho triết lý thiết kế bền bỉ, hiệu quả và đáng tin cậy. Sản phẩm này giúp rút ngắn đáng kể thời gian giảm tốc, bảo vệ biến tần khỏi các lỗi quá áp (overvoltage) do năng lượng dội ngược, qua đó nâng cao tuổi thọ và hiệu suất tổng thể của toàn bộ hệ thống máy móc. Bộ hãm CDBR-4220D là một thành phần quan trọng trong các giải pháp truyền động phức tạp.
2. Ứng dụng thực tế của CDBR-4220D
Bộ hãm CDBR-4220D được thiết kế cho các ứng dụng công nghiệp nặng thuộc lớp điện áp 400V, hỗ trợ động cơ công suất lên đến 220kW. Khả năng xử lý dòng xả đỉnh 250A của CDBR-4220D khiến nó trở thành lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi khả năng dừng chính xác và an toàn với tải quán tính cao, nơi năng lượng tái sinh là một thách thức kỹ thuật lớn. Sản phẩm CDBR-4220D đặc biệt phù hợp với các hệ thống truyền động Yaskawa như H1000, A1000, và GA700.
| Ngành/Thiết bị | Mô tả ứng dụng |
|---|---|
| Cầu trục và thiết bị nâng hạ | Kiểm soát quá trình hạ tải nặng, dừng chính xác, yêu cầu hãm an toàn. |
| Thang máy (Tải nặng) | Xử lý năng lượng tái sinh khi cabin đi xuống (tải nặng) hoặc đi lên (tải nhẹ). |
| Máy ly tâm và máy trộn | Yêu cầu thời gian dừng nhanh (giảm tốc) đối với các lồng quay có quán tính cực lớn. |
| Máy công cụ (CNC) | Hãm trục chính (spindle) tốc độ cao, dừng nhanh để thay dao. |
| Băng tải dốc và xe goòng | Kiểm soát tốc độ khi băng tải chở nặng đi xuống, chống trôi tải. |
3. Tính năng và công nghệ nổi bật của CDBR-4220D
Bộ hãm CDBR-4220D tích hợp các công nghệ tiên tiến của Yaskawa để đảm bảo hiệu suất xả tải an toàn và liên tục. Thiết bị này được thiết kế để hoạt động như một khối chức năng độc lập, kết nối trực tiếp vào DC bus của biến tần. Khi điện áp DC bus vượt ngưỡng cài đặt (mặc định 760Vdc cho lớp 400V), mạch IGBT bên trong CDBR-4220D sẽ tự động kích hoạt, cho phép dòng điện tái sinh chạy qua điện trở hãm (braking resistor) và tiêu tán năng lượng dưới dạng nhiệt.
Một trong những ưu điểm của CDBR-4220D là khả năng tương thích rộng rãi với nhiều dòng biến tần Yaskawa, bao gồm Varispeed G7, A1000, T1000A, L1000A, H1000, GA700, GA800, CH700 và CR700. Thiết kế của CDBR-4220D (IP00) tối ưu cho việc lắp đặt trong tủ điện, với kích thước nhỏ gọn (175 x 294 x 200 mm) và trọng lượng chỉ 7.5 kg, giúp tiết kiệm không gian và dễ dàng tích hợp vào các hệ thống hiện hữu. Model CDBR-4220D cũng hỗ trợ kết nối song song (Master/Slave) để tăng tổng công suất hãm.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa CDBR-4220D
Bảng dưới đây cung cấp thông số kỹ thuật chi tiết cho bộ hãm CDBR-4220D, được trích xuất trực tiếp từ tài liệu kỹ thuật của Yaskawa. Các thông số này rất quan trọng cho kỹ sư thiết kế và bảo trì hệ thống khi lựa chọn thiết bị hãm phù hợp cho ứng dụng 220kW.

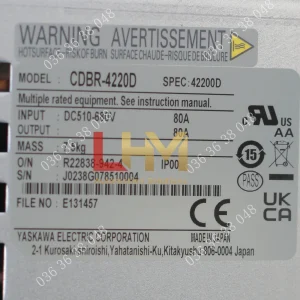

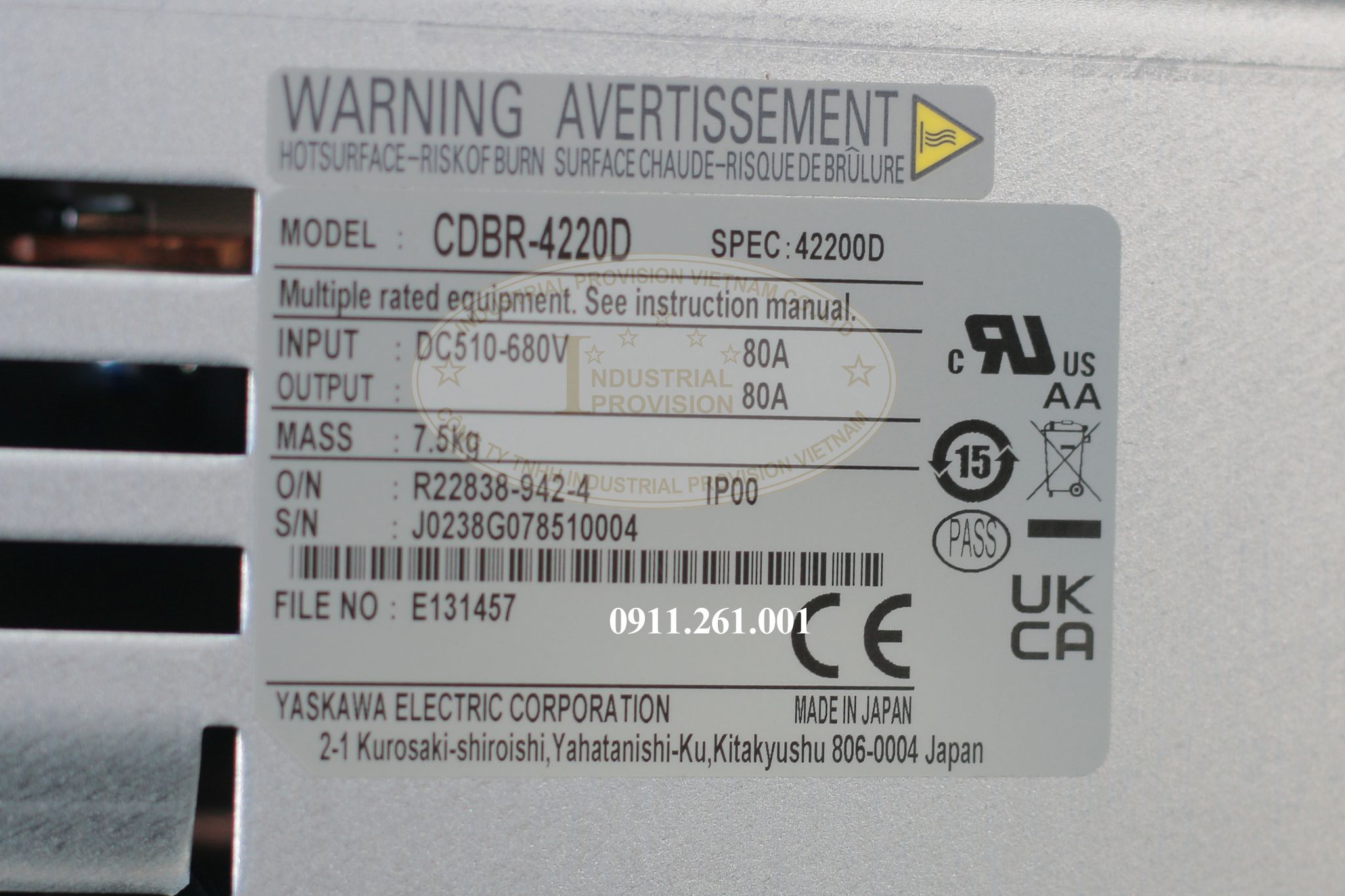

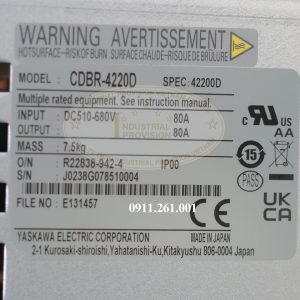

| Thông số | Giá trị |
|---|---|
| Model | CDBR-4220D |
| Lớp điện áp (Voltage Class) | 400 V Class |
| Công suất động cơ tối đa (Applicable Motor Output) | 220 kW |
| Dòng xả đỉnh (Peak Discharge Current) | 250 A (10% ED, 10 giây) |
| Dòng xả định mức liên tục (Continuous Rated Discharge Current) | 80 A |
| Ngưỡng điện áp kích hoạt hãm (Braking Voltage Activation) | 630 – 760 Vdc (Mặc định: 760 Vdc) |
| Điện áp DC Bus đầu vào (Input DC Voltage) | 460 – 800 Vdc |
| Cấp bảo vệ (Enclosure) | IP00 (Dạng hở, lắp tủ điện) |
| Kích thước (W x H x D) (IP00) | 175 x 294 x 200 mm |
| Trọng lượng (IP00) | 7.5 kg |
| Tiêu chuẩn | UL 508C, IEC/EN 61800-3, IEC/EN 61800-5-1, RoHS |
5. Lợi ích và cam kết khi mua CDBR-4220D tại Long Huyền Minh
Công ty TNHH Kỹ Thuật Long Huyền Minh cam kết mang đến sản phẩm CDBR-4220D chính hãng, mới 100% với đầy đủ chứng nhận xuất xứ (CO) và chất lượng (CQ). Chúng tôi hiểu rằng CDBR-4220D là một thiết bị kỹ thuật chuyên sâu, đòi hỏi sự am hiểu về hệ thống truyền động. Vì vậy, Long Huyền Minh không chỉ cung cấp sản phẩm mà còn mang đến giải pháp toàn diện.
Đội ngũ kỹ sư của chúng tôi được đào tạo trực tiếp từ Yaskawa, sẵn sàng hỗ trợ kỹ thuật chuyên sâu, tư vấn lựa chọn điện trở hãm (resistor) phù hợp và hướng dẫn lắp đặt CDBR-4220D. Mua hàng tại Long Huyền Minh, quý khách hàng sẽ được hưởng chính sách bảo hành chính hãng, dịch vụ hậu mãi tin cậy và hỗ trợ kỹ thuật nhanh chóng, đảm bảo hệ thống của bạn vận hành tối ưu và bền bỉ. Hãy liên hệ ngay để nhận báo giá tốt nhất cho bộ hãm CDBR-4220D.
