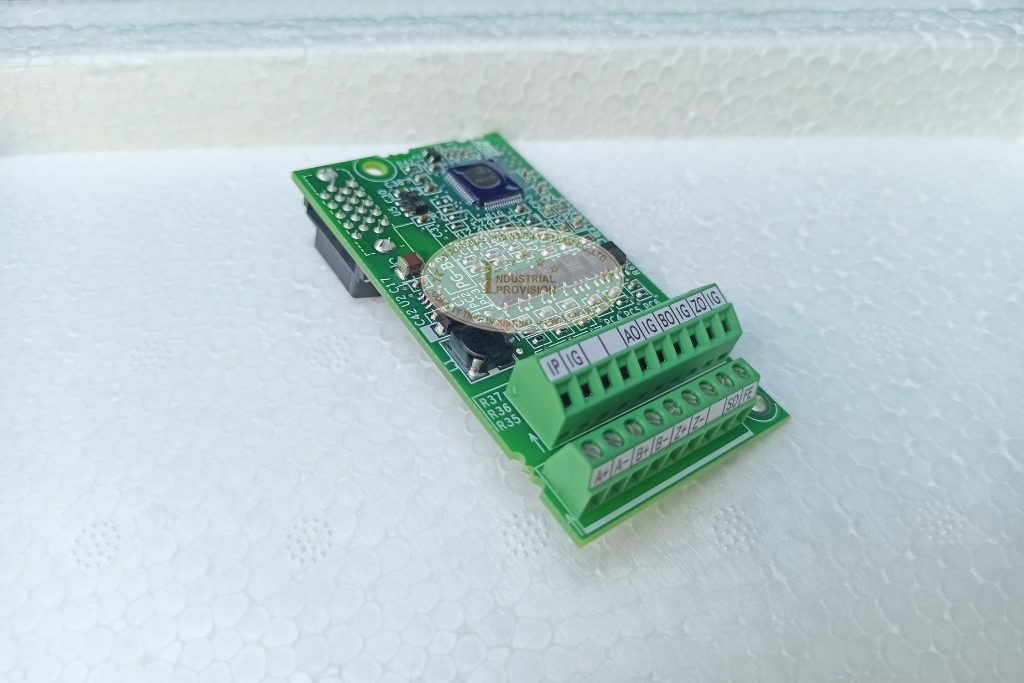

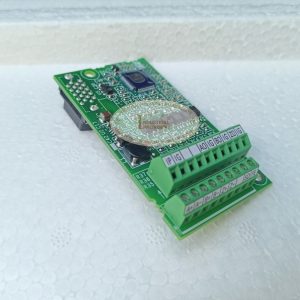

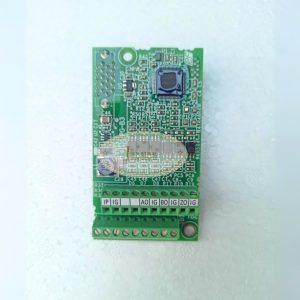

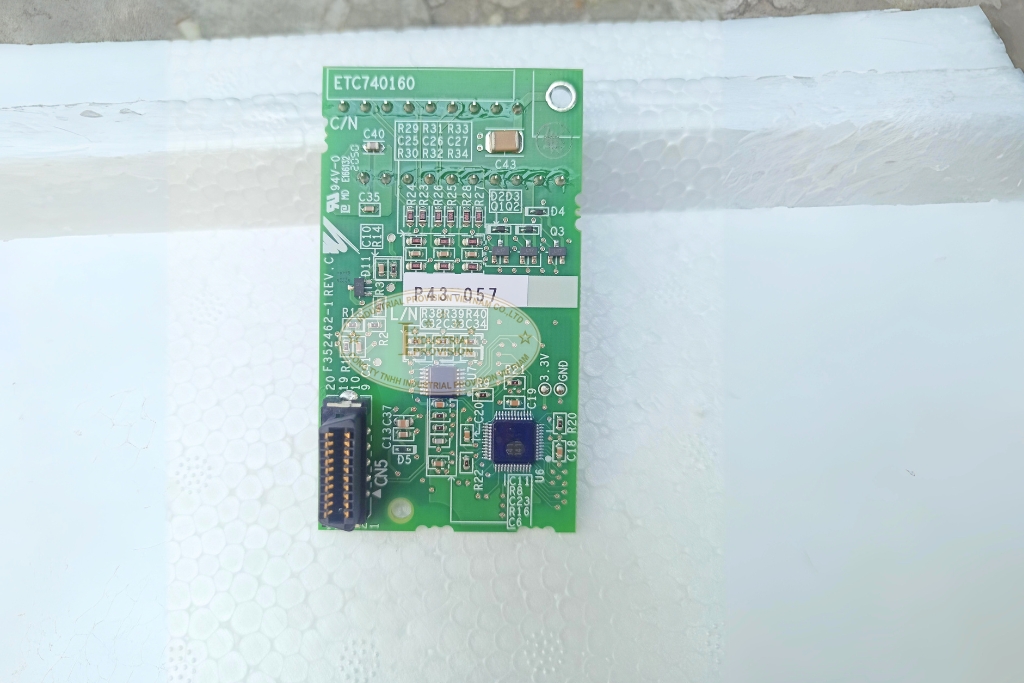

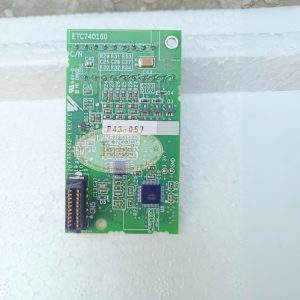

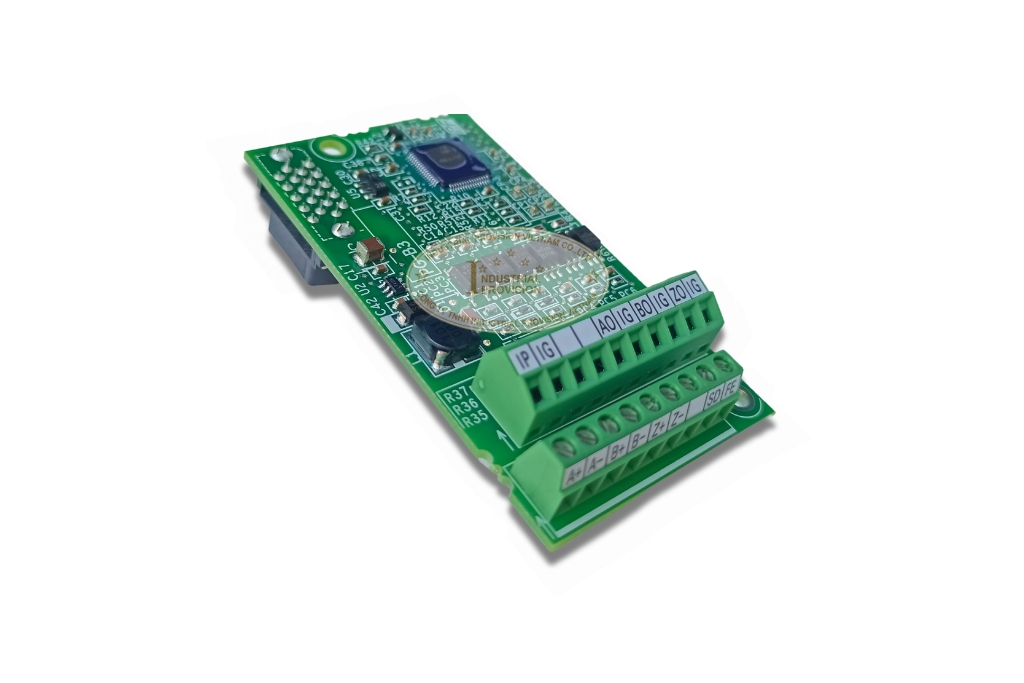

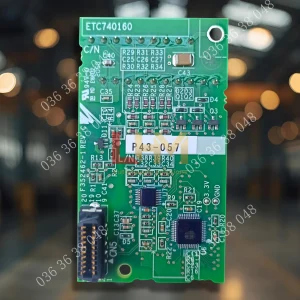

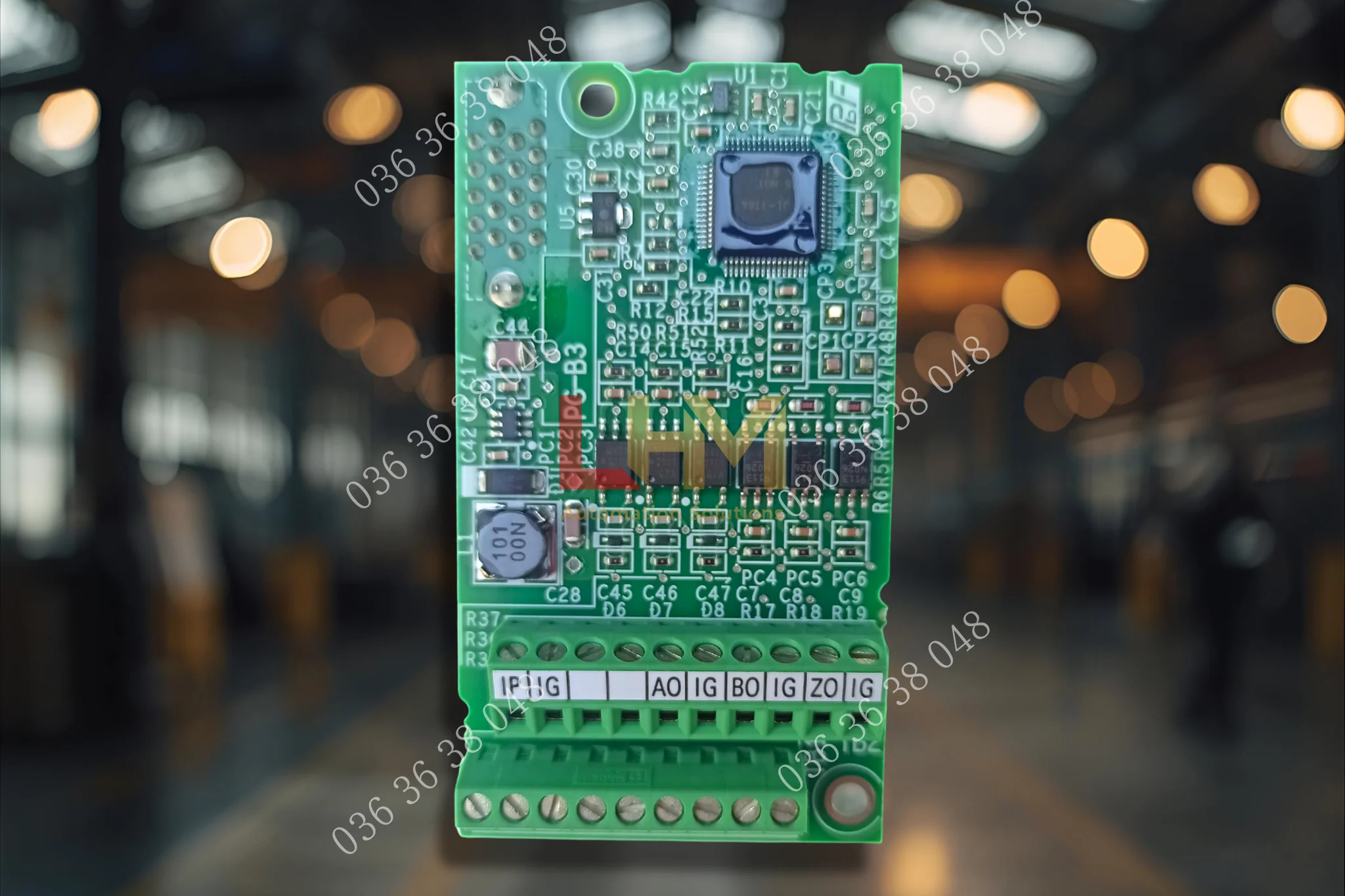

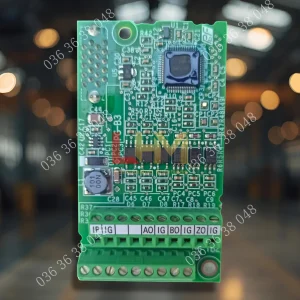

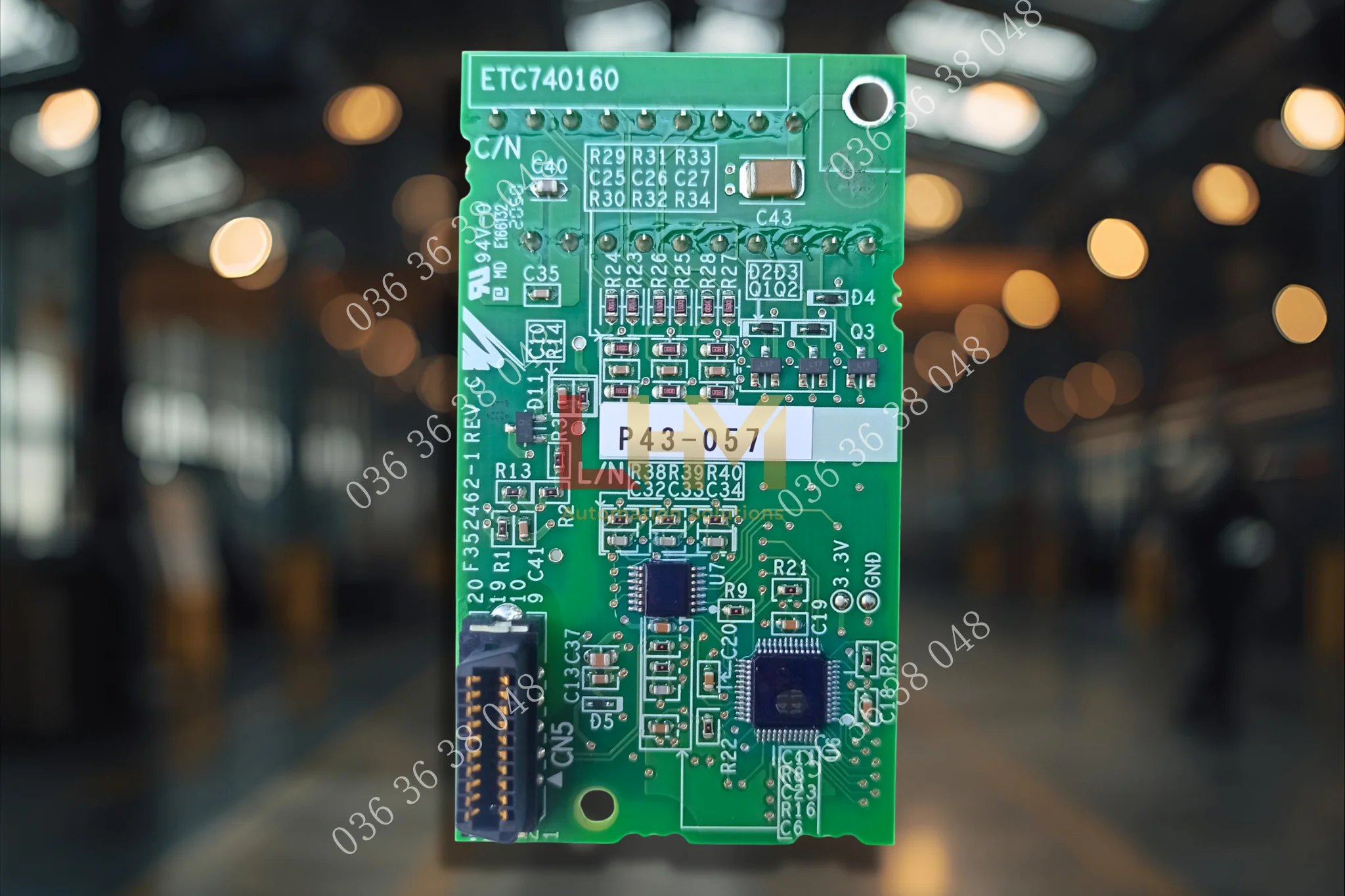

1. Tổng quan sản phẩm Card PG-B3 Yaskawa
Giới thiệu Card Option PG-B3 (Model: PG-B3), một module mở rộng (option card) chuyên dụng được thiết kế cho các dòng biến tần Yaskawa 1000-Series. Chức năng cốt lõi của PG-B3 là cung cấp một giao diện kết nối cho bộ mã hóa vòng quay (encoder) loại ngõ ra bù (Complementary output) hoặc Open-collector.

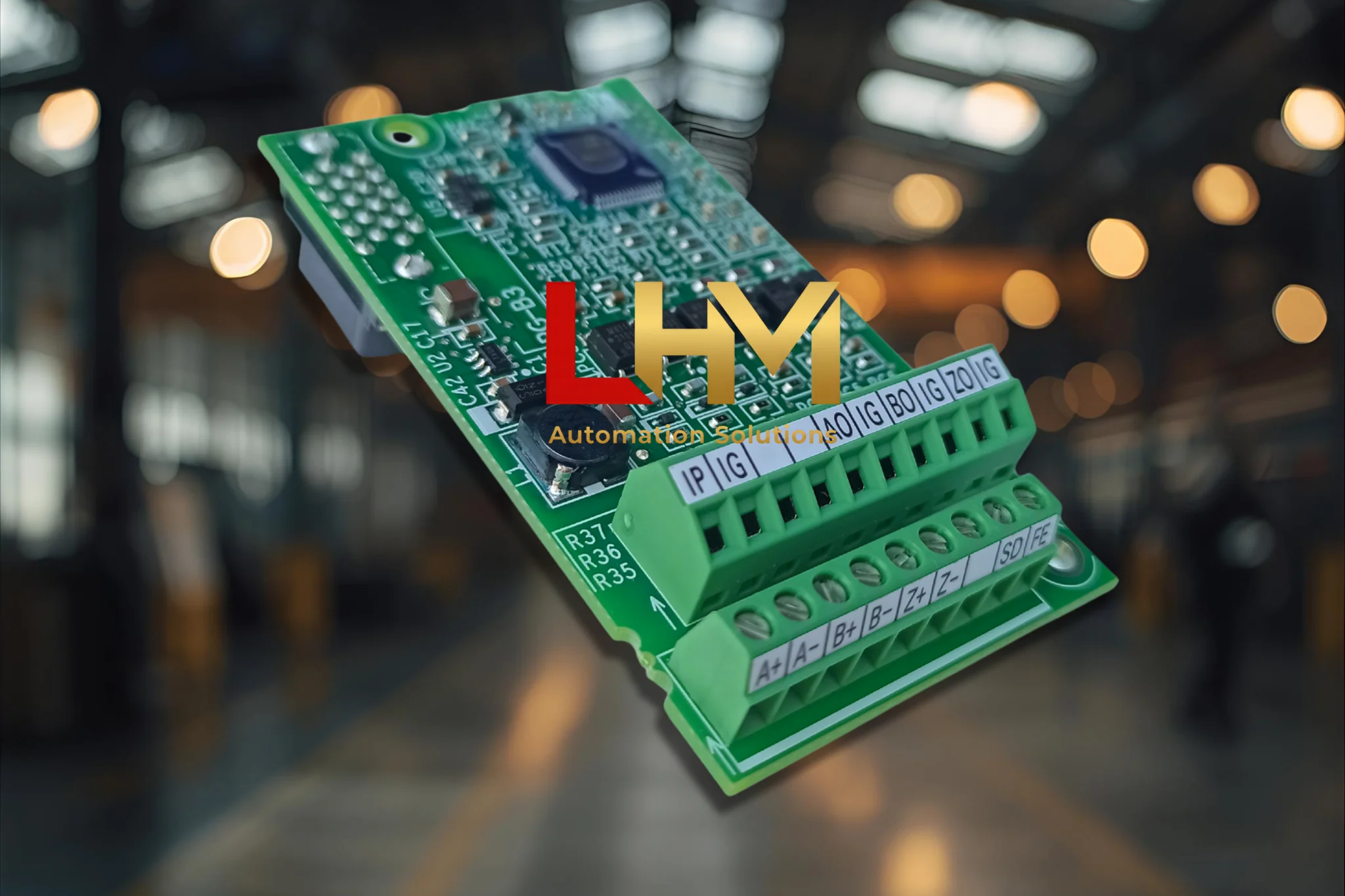

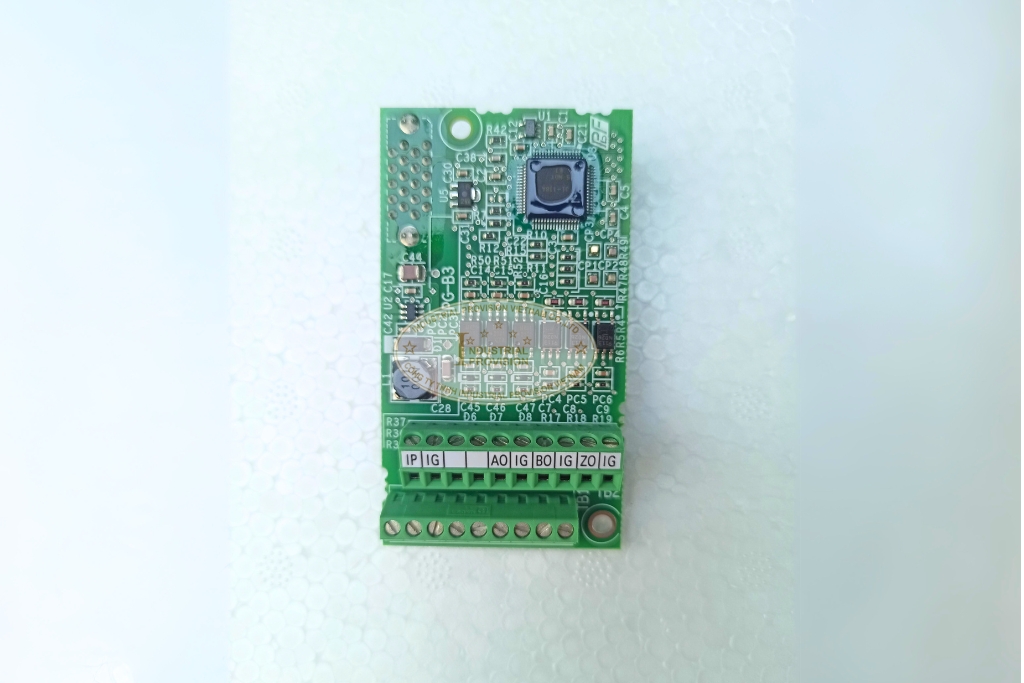

PG-B3
Card PG-B3 cho phép biến tần kích hoạt các chế độ điều khiển vòng kín (Closed Loop) tiên tiến, bao gồm V/f with PG, Closed Loop Vector (CLV), và Closed Loop Vector for PM Motors (CLV/PM). Việc tích hợp PG-B3 giúp tăng cường đáng kể độ chính xác điều khiển, bù trừ hiệu quả sự trôi (slip) của động cơ và duy trì tốc độ không đổi một cách chính xác ngay cả khi tải thay đổi.
2. Ứng dụng thực tế của Card PG-B3
Card PG-B3 là giải pháp nâng cấp hiệu suất bắt buộc cho các hệ thống đòi hỏi độ chính xác tốc độ và momen cao. Module PG-B3 tương thích với các dòng biến tần Yaskawa A1000, L1000A, U1000, và U1000L, khiến nó trở thành lựa chọn lý tưởng cho các ngành công nghiệp nặng và tự động hóa phức tạp.
Thang máy & Cầu trụcĐặc biệt với dòng L1000A, card PG-B3 là thiết yếu để điều khiển Closed Loop, đảm bảo dừng tầng chính xác, vận hành êm ái và an toàn. |
Máy cán thép & Máy kéo dâyDuy trì tốc độ và momen ổn định ở chế độ CLV, đồng bộ tốc độ giữa các trục cán, yêu cầu bắt buộc phải có phản hồi encoder từ PG-B3. |
Máy in, Dệt, & Bao bìCác ứng dụng cần điều khiển vị trí hoặc đồng bộ tốc độ (master-slave) với độ chính xác cao, sử dụng tín hiệu A, B, Z từ PG-B3. |
Động cơ PM (Nam châm vĩnh cửu)Kích hoạt chế độ CLV/PM trên biến tần A1000/U1000, yêu cầu bắt buộc phải có card PG-B3 để đạt hiệu suất điều khiển cao nhất. |
3. Tính năng và công nghệ nổi bật
Module PG-B3 được thiết kế với các tính năng kỹ thuật cao, tập trung vào việc xử lý tín hiệu encoder một cách chính xác, ổn định và cung cấp các công cụ giám sát linh hoạt.
- Tương thích đa dạng Encoder: Hỗ trợ cả hai loại encoder phổ biến nhất thị trường là Complementary output và Open-collector output.
- Hỗ trợ xung A/B/Z: Card PG-B3 có khả năng nhận tín hiệu 2 pha (A, B) để xác định hướng quay và tín hiệu xung Z (marker pulse) cho các ứng dụng tham chiếu vị trí.
- Tần số đầu vào cao: Xử lý tín hiệu encoder tốc độ cao với tần số đầu vào tối đa lên đến 50 kHz, cho phép điều khiển chính xác ngay cả ở vòng quay rất cao.
- Nguồn cấp Encoder 12V: Tích hợp sẵn nguồn cấp 12VDC (tối đa 200mA) ngay trên terminal (IP/IG), giúp cấp nguồn trực tiếp cho PG mà không cần nguồn ngoài.
- Ngõ ra giám sát (Pulse Monitor): PG-B3 được trang bị 3 ngõ ra giám sát xung A, B, và Z (dạng Open-collector, 24V/30mA max). Tính năng này cho phép chia tín hiệu encoder về PLC hoặc bộ đếm tốc độ cao bên ngoài để giám sát đồng thời.
4. Thông số kỹ thuật chi tiết.
Bảng thông số kỹ thuật chi tiết của Card Option PG-B3, trích xuất từ tài liệu kỹ thuật chính hãng Yaskawa (Manual No. TOBP C730600 36D).
| Hạng mục | Thông số kỹ thuật |
| Model | PG-B3 |

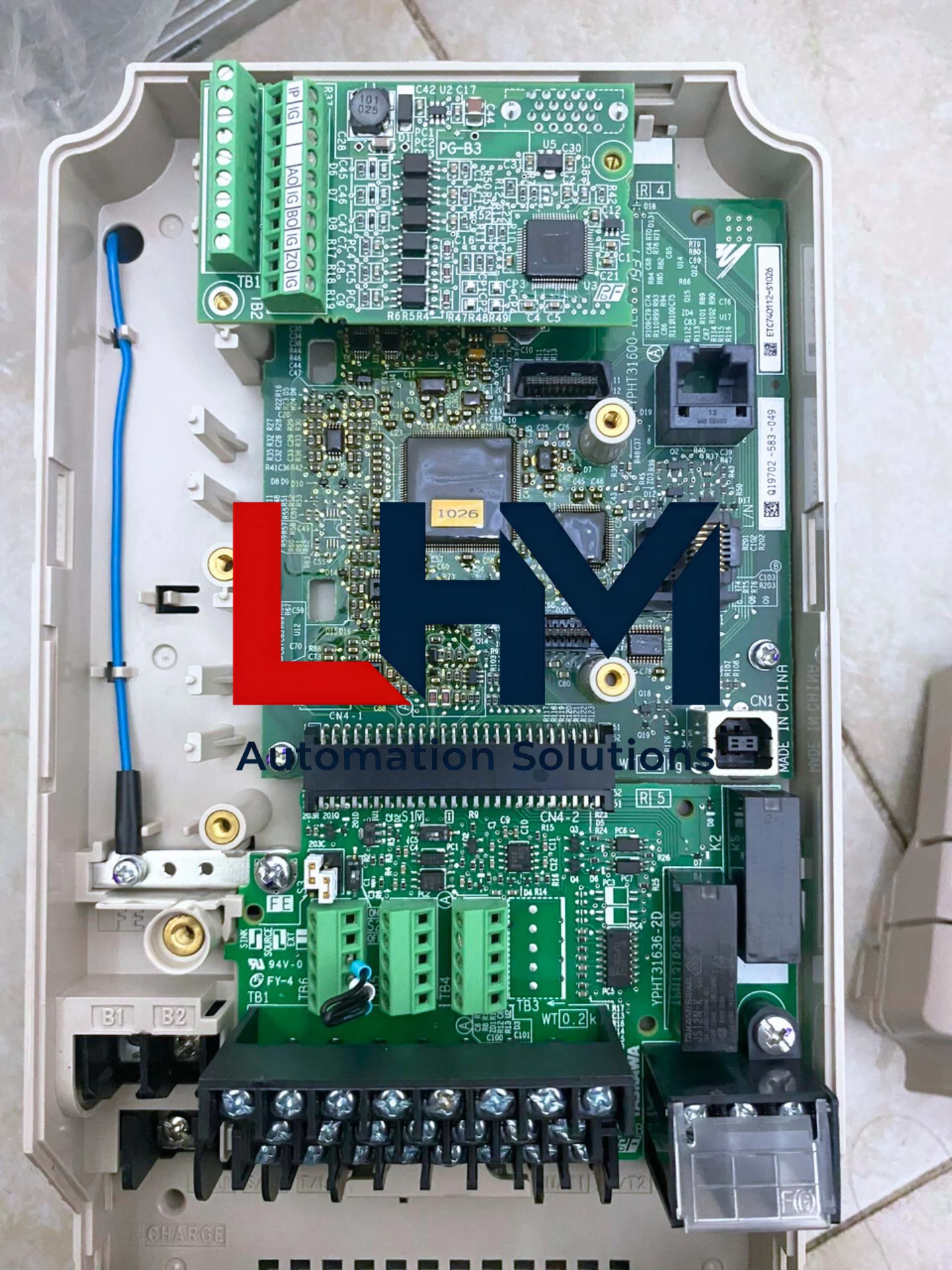

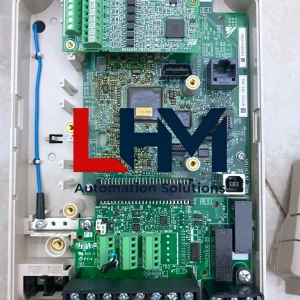

| Biến tần tương thích | Yaskawa 1000-Series (A1000, L1000A, U1000, U1000L) |
| Loại Encoder hỗ trợ | Complementary, Open-collector |
| Chế độ điều khiển hỗ trợ | V/f with PG, Closed Loop Vector (CLV), Closed Loop Vector for PM (CLV/PM) |
| Nguồn cấp Encoder (Output) | Điện áp ra: 12 V ±5%, Dòng tối đa: 200 mA |
| Tín hiệu ngõ vào (TB1) | Tín hiệu xung A+/A-, B+/B-, Z+/Z- |
| Mức tín hiệu ngõ vào | H level: 8 đến 12 V, L level: 2.0 V hoặc thấp hơn |
| Tần số ngõ vào tối đa | 50 kHz |
| Ngõ ra giám sát xung (TB2) | AO (A pulse), BO (B pulse), ZO (Z pulse) – Dạng Open-collector |
| Thông số ngõ ra giám sát | Điện áp tối đa: 24 V, Dòng tối đa: 30 mA |
| Chiều dài cáp Encoder tối đa | Complementary: 100 m (328 ft.), Open-collector: 50 m (164 ft.) |

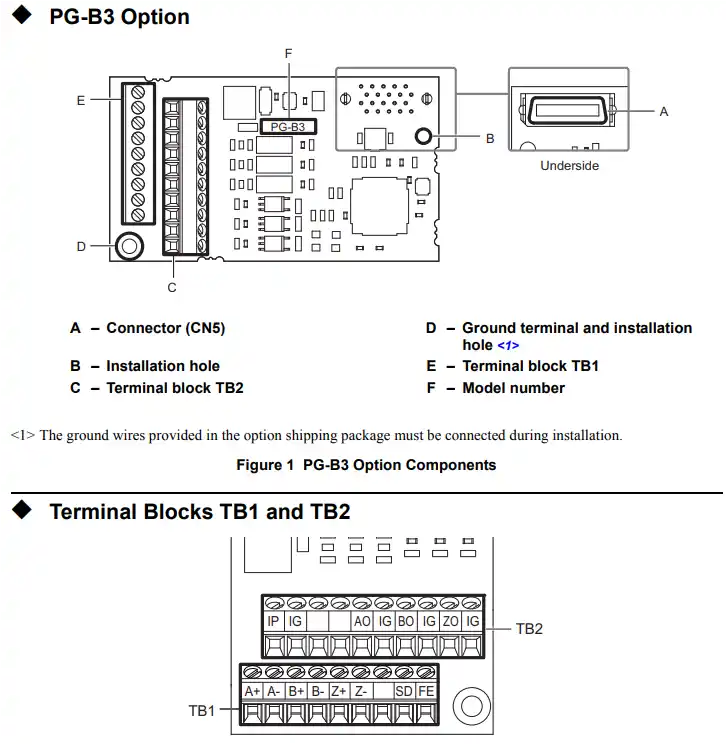

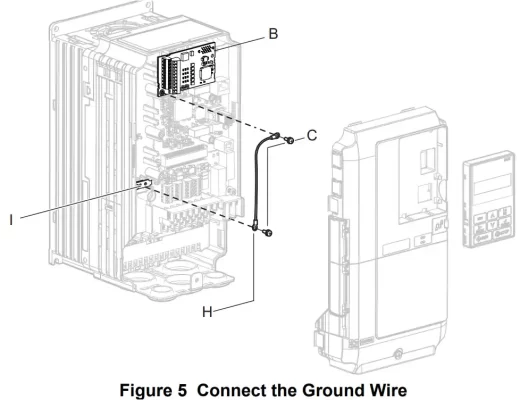

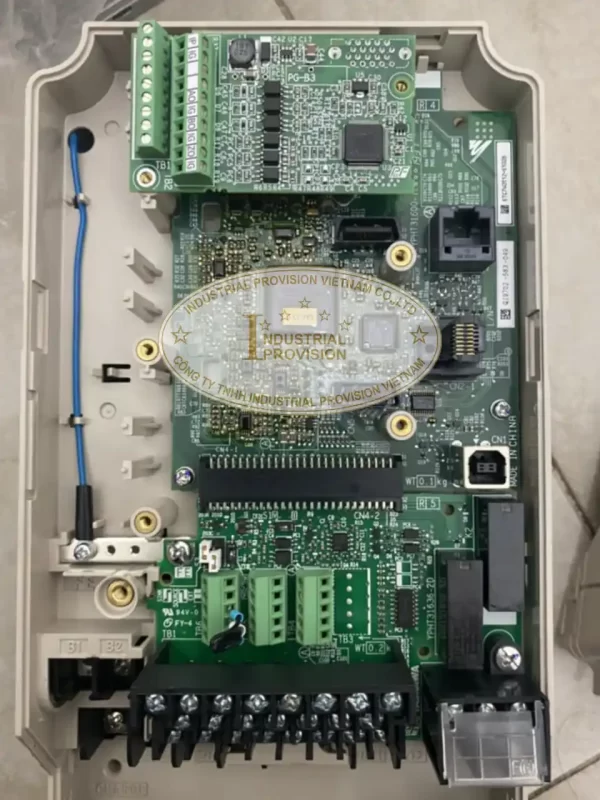

| Vị trí lắp đặt | Cổng CN5-B hoặc CN5-C trên biến tần |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua sản phẩm card tại Long Huyền Minh, quý khách hàng không chỉ nhận được một sản phẩm chính hãng Yaskawa với đầy đủ chứng nhận CO/CQ, mà còn nhận được sự hỗ trợ kỹ thuật chuyên sâu về card. Chúng tôi cam kết bảo hành sản phẩm theo tiêu chuẩn của nhà sản xuất, đảm bảo sự yên tâm tuyệt đối cho phòng mua hàng và phòng kỹ thuật.
Đội ngũ kỹ sư của chúng tôi, được đào tạo trực tiếp từ Yaskawa, sẵn sàng tư vấn giải pháp, hỗ trợ cài đặt vào cổng CN5-B hoặc CN5-C, hướng dẫn đấu nối terminal (TB1, TB2), và cấu hình các thông số liên quan (F1-01, F1-05, F1-21…). Sản phẩm luôn có sẵn hàng tại kho Long Huyền Minh, sẵn sàng giao hàng nhanh chóng để đáp ứng tiến độ dự án của bạn.
