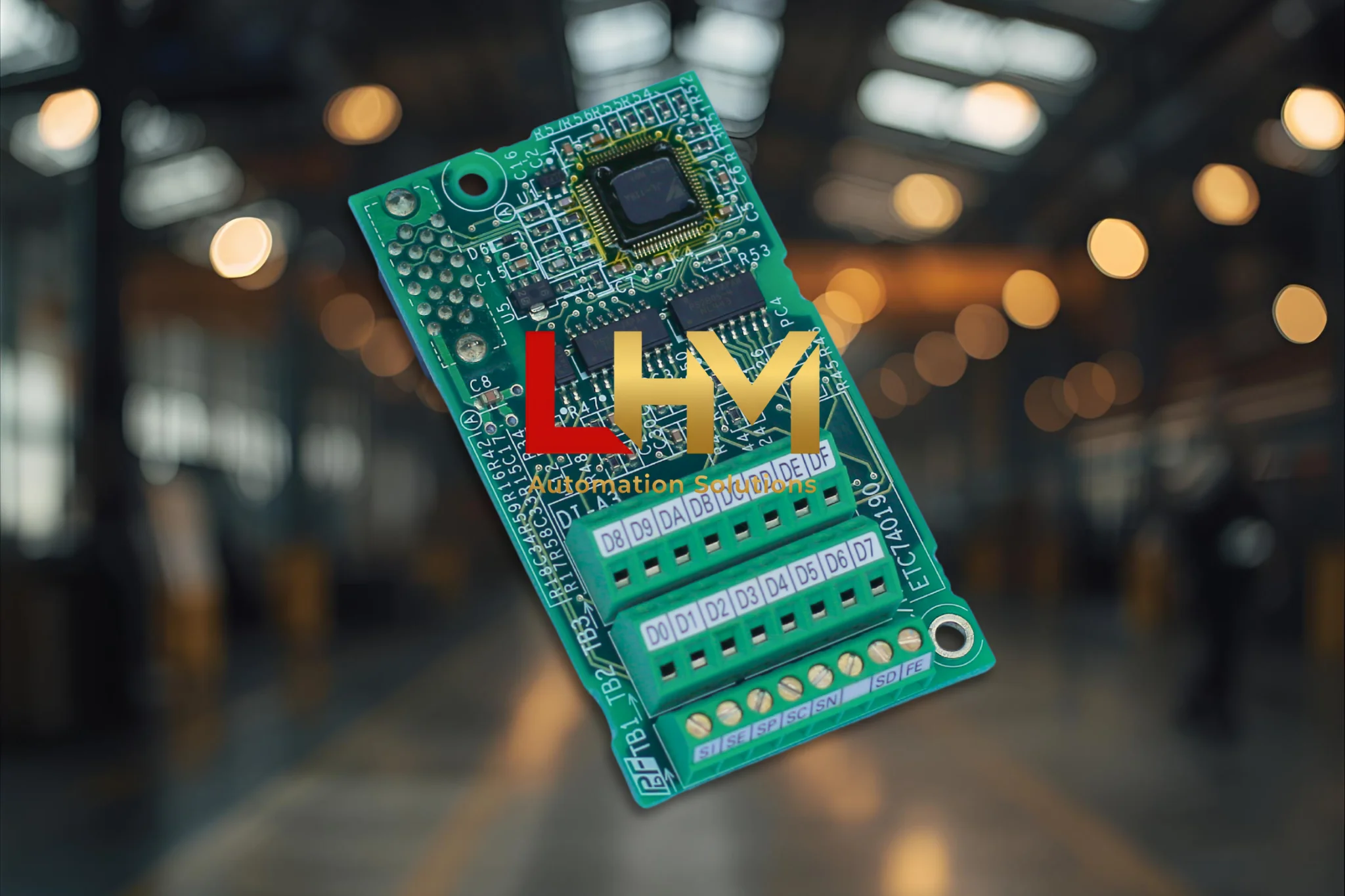

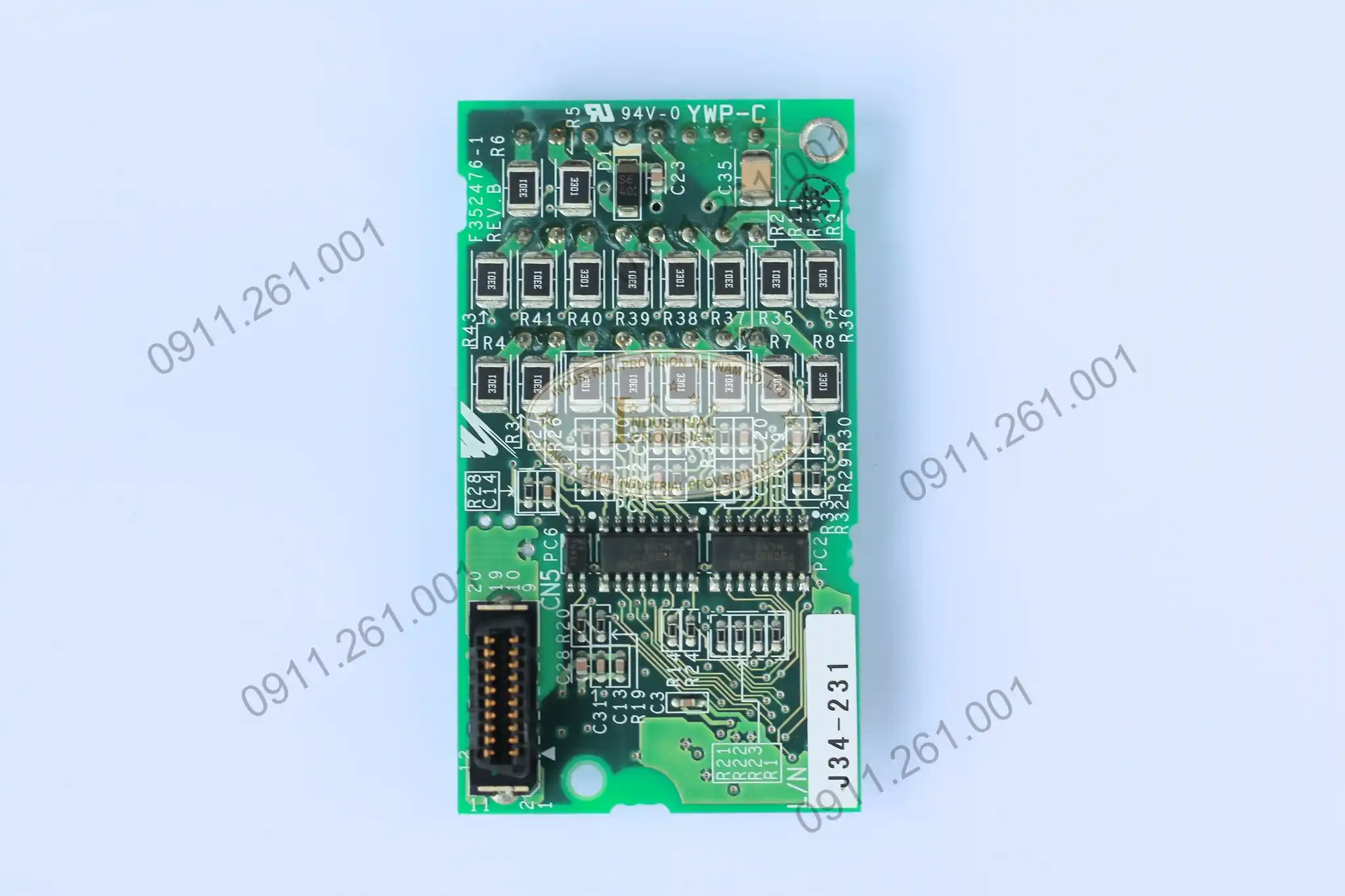

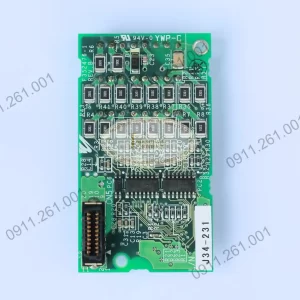

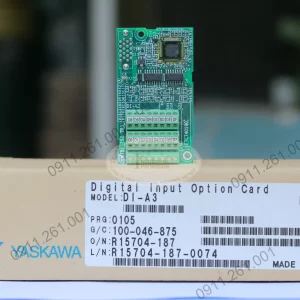

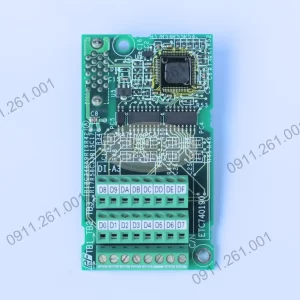

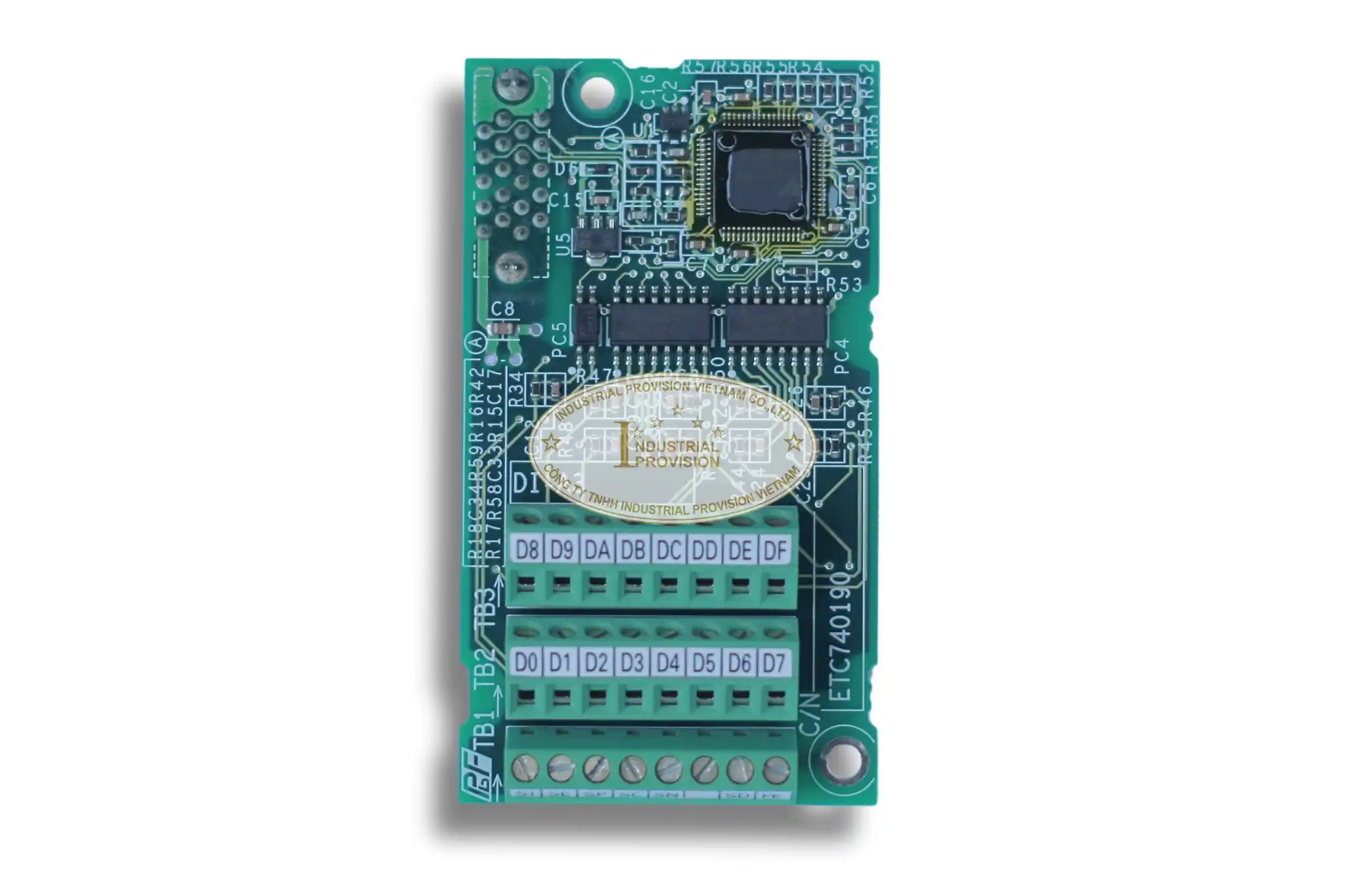

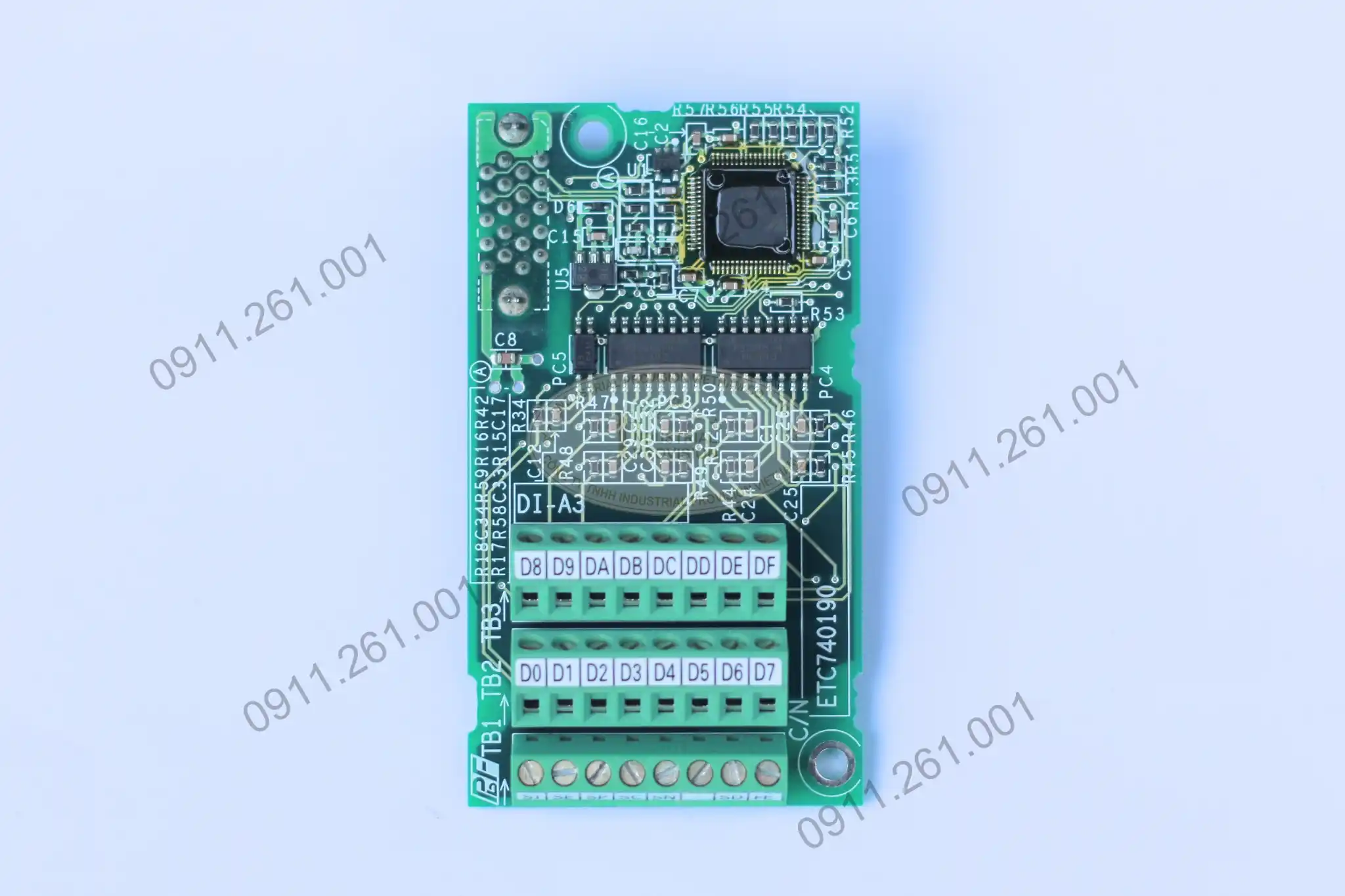

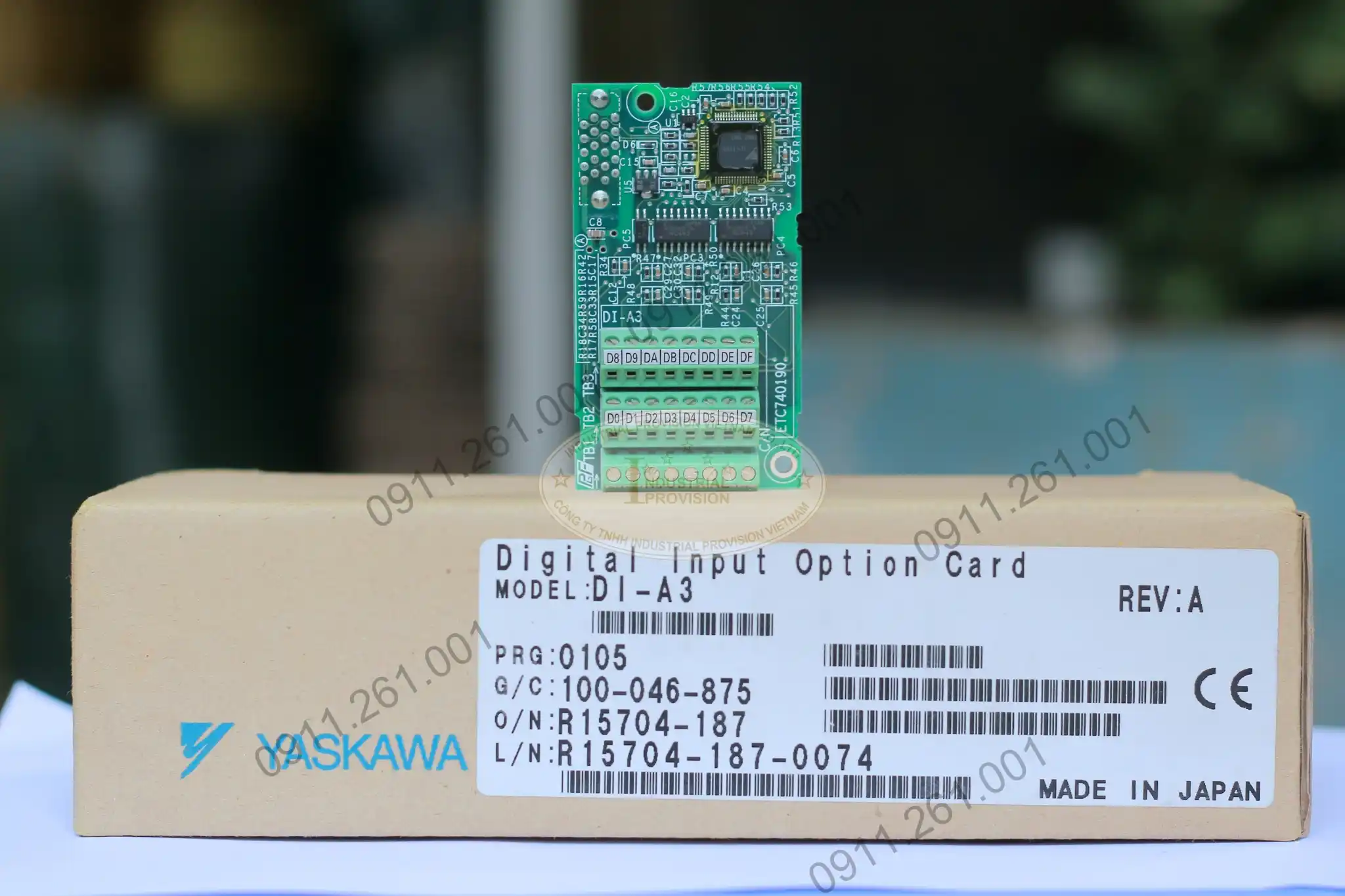

1. Tổng quan sản phẩm Card Option DI-A3
Card Option DI-A3 là một mô-đun mở rộng ngõ vào số (Digital Input) hiệu suất cao, được thiết kế chuyên biệt bởi tập đoàn Yaskawa Nhật Bản. Sản phẩm DI-A3 này cho phép các dòng biến tần Yaskawa cao cấp như A1000, U1000, GA700, GA800, và FP605 nhận tín hiệu tham chiếu tần số hoặc tốc độ trực tiếp từ các thiết bị điều khiển bên ngoài như PLC, bộ vi điều khiển, hoặc các hệ thống điều khiển quy trình. Thay vì sử dụng tín hiệu analog (0-10V, 4-20mA) dễ bị nhiễu và sai số, card DI-A3 tiếp nhận dữ liệu dưới dạng mã nhị phân (Binary) hoặc BCD (Binary Coded Decimal). Điều này đảm bảo độ chính xác tuyệt đối, tốc độ phản hồi nhanh và khả năng lặp lại chính xác các cài đặt tốc độ, vốn là yêu cầu bắt buộc trong các hệ thống tự động hóa phức tạp và dây chuyền sản xuất đòi hỏi độ đồng bộ cao. Sản phẩm DI-A3 là giải pháp lý tưởng để nâng cao độ tin cậy và độ chính xác trong điều khiển truyền động.
DI-A3
2. Ứng dụng thực tế của Card DI-A3
Card DI-A3 được sử dụng trong các ứng dụng mà tín hiệu điều khiển tốc độ/tần số cần được gửi từ một thiết bị chủ (Master Controller) đến biến tần dưới dạng dữ liệu số để đảm bảo tính toàn vẹn và chính xác. Giải pháp DI-A3 đặc biệt hiệu quả trong các ngành công nghiệp sau:
- Hệ thống điều khiển quy trình: Trong các nhà máy hóa chất, thực phẩm hoặc xử lý nước, nơi PLC gửi các giá trị tốc độ (setpoint) chính xác đến bơm, máy khuấy dựa trên các thuật toán điều khiển phức tạp. Card DI-A3 đảm bảo biến tần chạy đúng tốc độ yêu cầu.
- Máy công cụ và CNC: Cho phép điều khiển tốc độ trục chính hoặc bàn máy với độ chính xác cao thông qua tín hiệu BCD, dễ dàng tích hợp vào các hệ thống điều khiển máy công cụ.
- Dây chuyền sản xuất và đóng gói: Đảm bảo các động cơ trên băng tải, máy chiết rót, máy dán nhãn chạy đồng bộ với tốc độ được quy định chính xác từ hệ thống điều khiển trung tâm, card DI-A3 giúp duy trì sự nhất quán của sản phẩm.
- Thiết bị nâng hạ và cầu trục: Cung cấp các cấp tốc độ số cài đặt sẵn, giúp vận hành cẩu trục mượt mà và an toàn hơn so với việc chỉ dùng các tiếp điểm đa cấp tốc độ thông thường.
3. Tính năng và công nghệ nổi bật
Card DI-A3 tích hợp các công nghệ tiên tiến của Yaskawa để mang lại giải pháp điều khiển linh hoạt và đáng tin cậy:
- Hỗ trợ đa định dạng dữ liệu: Module DI-A3 cực kỳ linh hoạt, cho phép người dùng cấu hình (thông qua tham số biến tần F3-01, F3-03) để đọc nhiều định dạng dữ liệu khác nhau, bao gồm Binary 16-bit, Binary 12-bit, Binary 8-bit, cũng như BCD 4-digit, 3-digit, và 2-digit.
- Cách ly quang (Photocoupler Input): Tất cả 18 ngõ vào (bao gồm 16 bit dữ liệu, 1 bit SIGN và 1 bit SET) trên card DI-A3 đều được cách ly quang. Điều này giúp loại bỏ hoàn toàn nhiễu điện từ môi trường công nghiệp và bảo vệ an toàn cho mạch điều khiển của biến tần.
- Tín hiệu đầu vào chuẩn 24VDC: Card DI-A3 sử dụng tín hiệu 24VDC, 8mA, tương thích hoàn toàn với ngõ ra (Output) của hầu hết các dòng PLC và bộ điều khiển phổ biến trên thị trường.

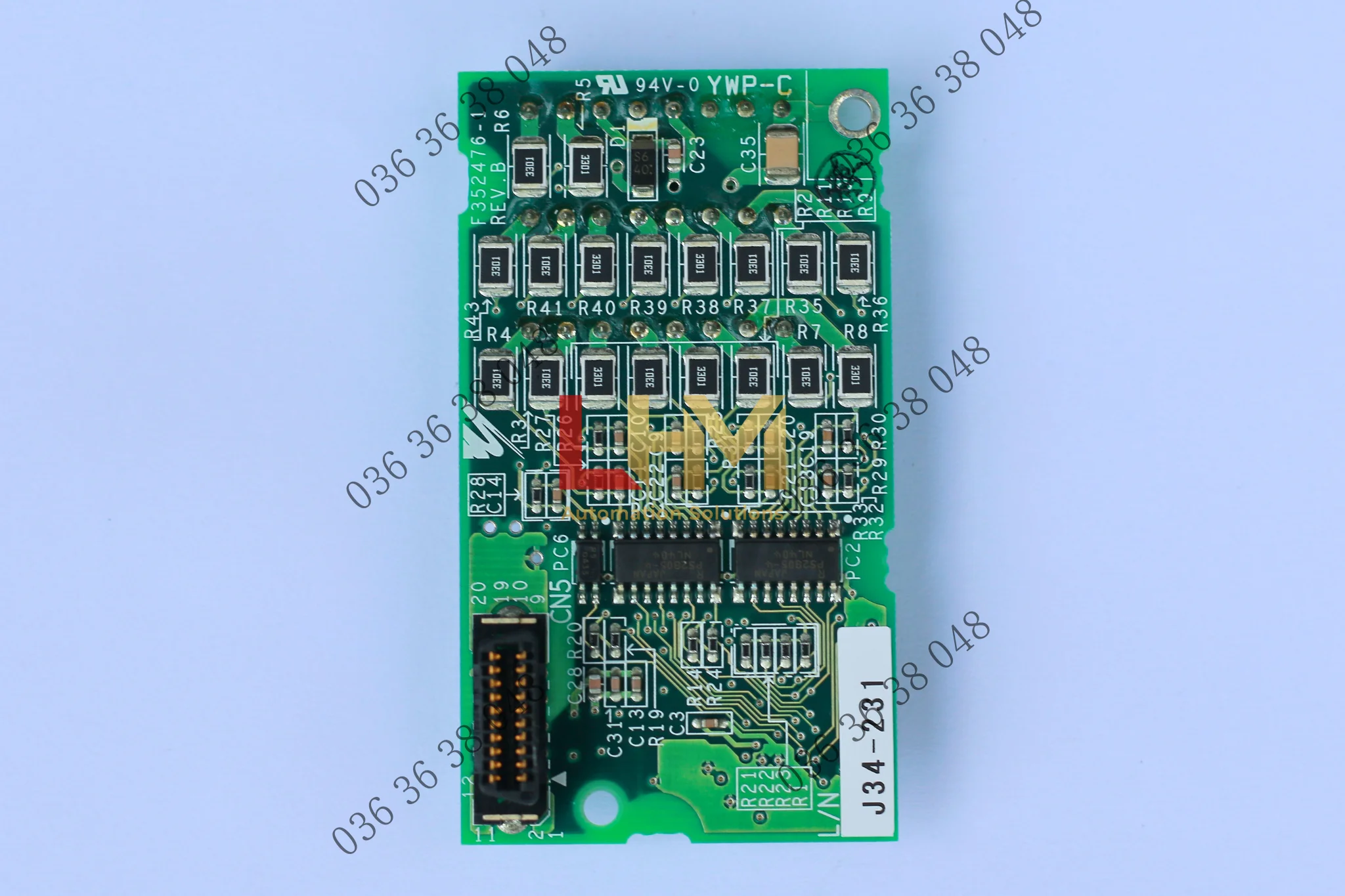

- Hỗ trợ chế độ SINK và SOURCE: Cung cấp khả năng đấu nối linh hoạt, cho phép card DI-A3 kết nối với cả bộ điều khiển ngõ ra NPN (Sink) hoặc PNP (Source) chỉ bằng cách cấu hình dây nối trên khối terminal TB1.
- Tín hiệu SET (Read): Card DI-A3 được trang bị ngõ vào SET (SE) cho phép “chốt” và đọc dữ liệu tại một thời điểm xác định, đảm bảo dữ liệu đầu vào được đọc một cách ổn định ngay cả khi tín hiệu từ PLC thay đổi.
4. Thông số kỹ thuật chi tiết
Các thông số kỹ thuật của card DI-A3 tuân thủ các tiêu chuẩn nghiêm ngặt của Yaskawa, đảm bảo hoạt động bền bỉ trong môi trường công nghiệp. Bảng dưới đây mô tả chi tiết các thông số kỹ thuật của mô-đun DI-A3.
Hạng mục |
Mô tả chi tiết |
|---|---|
| Model | DI-A3 |
| Loại sản phẩm | Card Option Digital Input (Ngõ vào số) |
| Số lượng Terminal đầu vào | 18 terminals (bao gồm 16 bit dữ liệu, 1 tín hiệu SET và 1 tín hiệu SIGN) |
| Loại tín hiệu đầu vào | Photocoupler input (Cách ly quang) |
| Thông số tín hiệu | 24 VDC, 8 mA |
| Chế độ kết nối | SINK, SOURCE, hoặc sử dụng nguồn ngoài (External power supply) |
| Loại dữ liệu (Cấu hình qua tham số) | Binary 16-bit, 12-bit, 8-bit; BCD 4-digit, 3-digit, 2-digit |
| Nhiệt độ môi trường hoạt động | -10°C đến +50°C (14°F đến 122°F) |
| Nhiệt độ lưu kho | -20°C đến +60°C (-4°F đến +140°F) |
| Độ ẩm môi trường | 95% RH hoặc thấp hơn (Không ngưng tụ) |
| Vị trí lắp đặt | Trong nhà, không có sương dầu, khí ăn mòn, khí dễ cháy, bụi bẩn |
| Độ cao tối đa | 1000 m (3280 ft) hoặc thấp hơn |
| Các dòng biến tần tương thích | A1000, L1000A, U1000, U1000L, GA700, GA800, CR700, CH700, LA700, FP605 |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi lựa chọn Card Option tại Công ty TNHH Kỹ Thuật Long Huyền Minh, khách hàng không chỉ nhận được một sản phẩm chính hãng Yaskawa với đầy đủ chứng nhận CO/CQ, mà còn nhận được sự cam kết về dịch vụ kỹ thuật chuyên sâu. Đội ngũ kỹ sư của chúng tôi, được đào tạo trực tiếp từ Yaskawa, sẵn sàng hỗ trợ khách hàng trong việc lựa chọn, lắp đặt và cấu hình card DI-A3. Chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật 24/7, tư vấn cài đặt tham số (như b1-01, F3-01, F3-03) và hướng dẫn đấu nối card với PLC, đảm bảo hệ thống của bạn vận hành chính xác và ổn định ngay từ lần lắp đặt đầu tiên. Chọn Long Huyền Minh là chọn giải pháp truyền động tin cậy và sự hỗ trợ kỹ thuật tận tâm. Sản phẩm DI-A3 được bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
