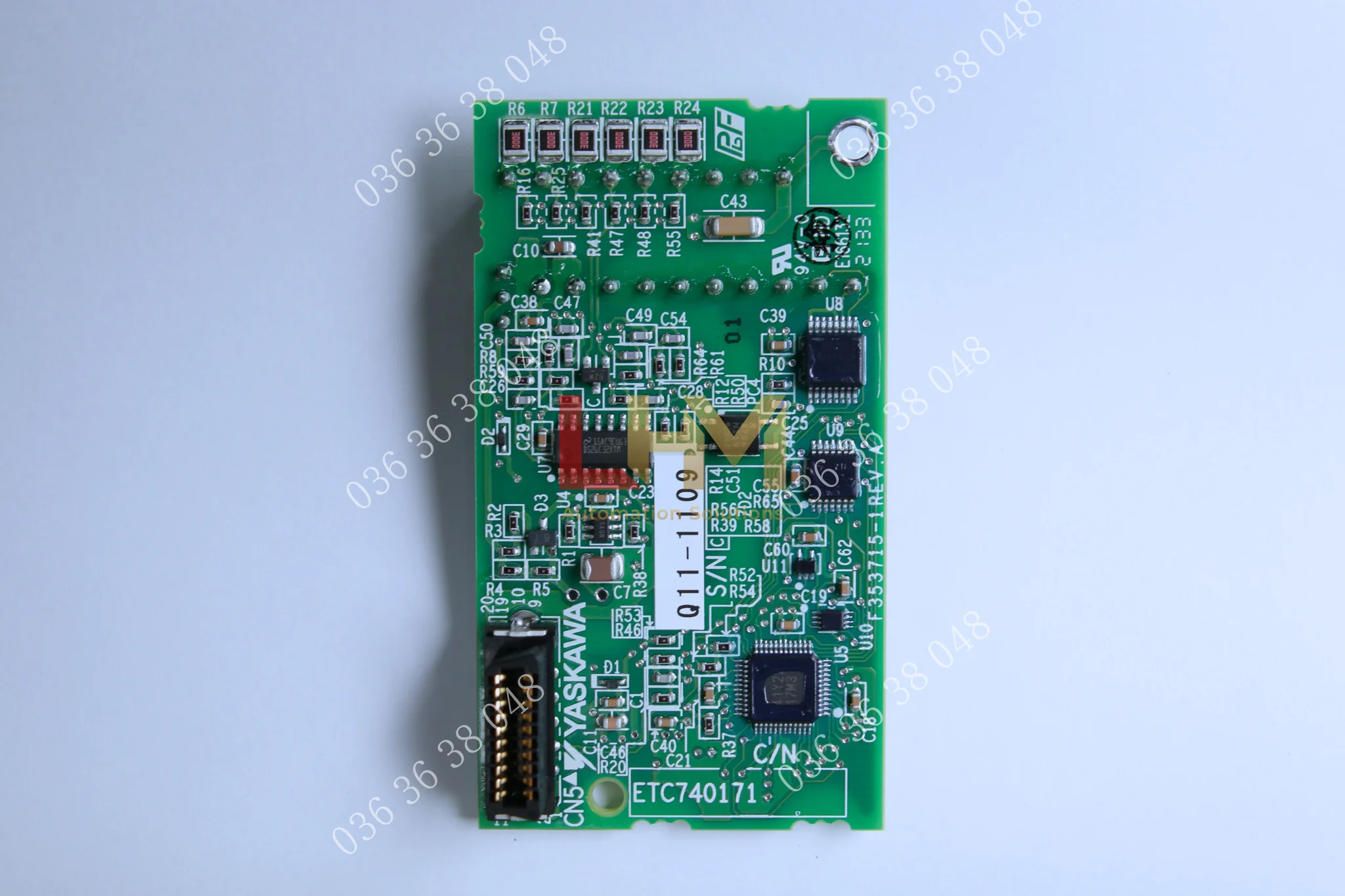

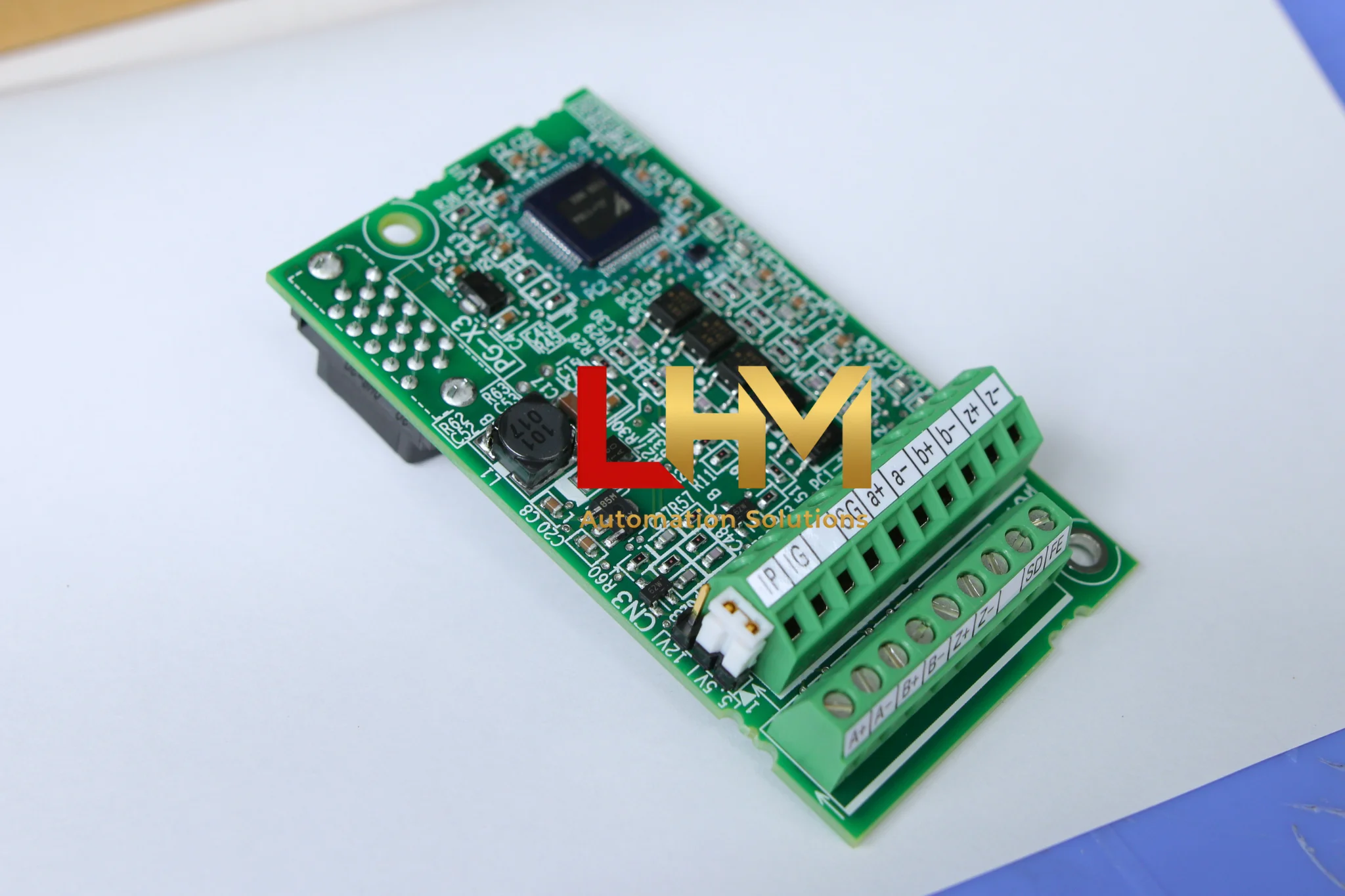

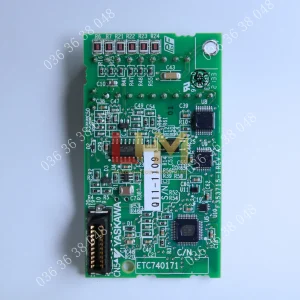

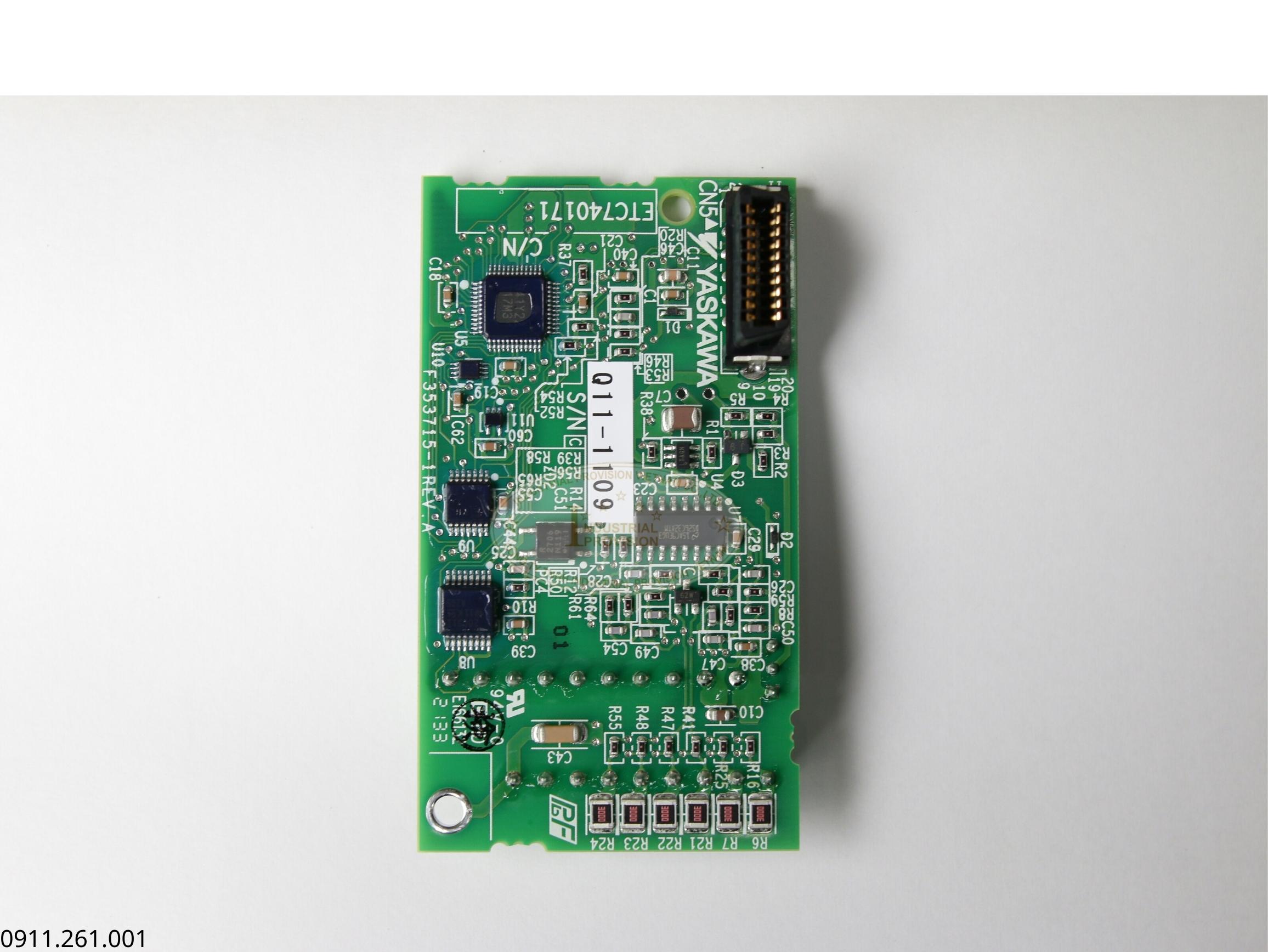

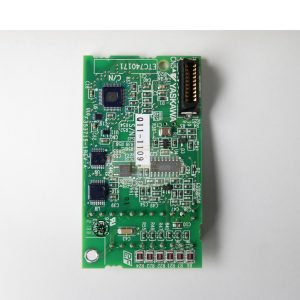

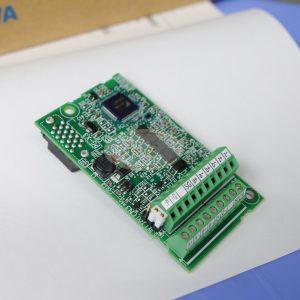

1. Tổng quan sản phẩm Card PG-X3 Yaskawa
Giới thiệu Card Option PG-X3 (Model: PG-X3), một module giao tiếp encoder (PG) hiệu suất cao, chuyên dụng cho các dòng biến tần Yaskawa 1000-Series (A1000, L1000A, U1000, U1000L) và các dòng thế hệ mới (GA700, GA800, CR700, CH700, LA700). Chức năng cốt lõi là cung cấp giao diện cho encoder loại Line Driver (tương thích RS-422), cho phép biến tần nhận tín hiệu phản hồi tốc độ và vị trí một cách chính xác tuyệt đối.

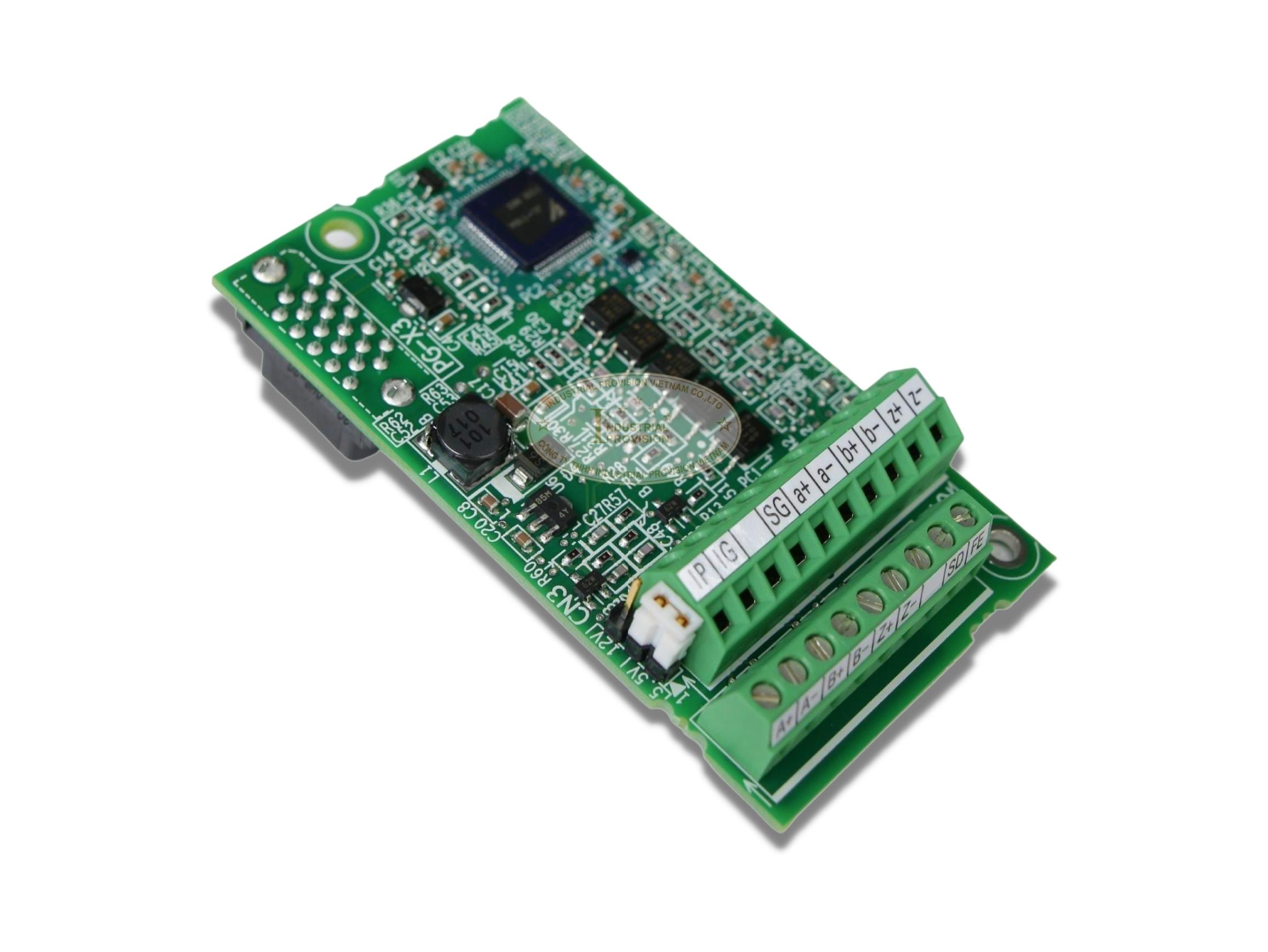

PG-X3
Module PG-X3 là thành phần then chốt để kích hoạt các chế độ điều khiển vòng kín (Closed Loop) tiên tiến như V/f w/PG, CLV (Closed Loop Vector), AOLV (Advanced Open Loop Vector) và CLV/PM (cho động cơ nam châm vĩnh cửu). Với khả năng xử lý tần số đầu vào cực cao lên đến 300 kHz, đảm bảo độ chính xác vượt trội cho các ứng dụng khắt khe nhất. Card được thiết kế để lắp đặt vào khe cắm CN5-B hoặc CN5-C của biến tần.
2. Ứng dụng thực tế.
Nhờ khả năng xử lý tín hiệu tốc độ cao và hỗ trợ đầy đủ xung A, B, Z, card PG-X3 là lựa chọn hàng đầu cho các hệ thống tự động hóa phức tạp, nơi mà encoder loại Open-Collector (như card PG-B3) không đáp ứng đủ tốc độ hoặc yêu cầu chống nhiễu cao.
Hệ thống đồng bộ tốc độ caoCác ứng dụng Master-Slave, máy in, máy chia cuộn yêu cầu tín hiệu A/B/Z (RS-422) từ PG-X3 để đồng bộ chính xác. |
Máy CNC & Máy công cụYêu cầu điều khiển vị trí và tốc độ trục chính (spindle) với độ phân giải encoder cao, nơi tần số xung có thể lên đến 300 kHz. |
Cẩu trục & Thang máy (CLV)Sử dụng PG-X3 với biến tần A1000/L1000A để điều khiển vector vòng kín, đảm bảo giữ momen và dừng tầng êm ái, chính xác. |
Động cơ PM (CLV/PM)Bắt buộc sử dụng card PG-X3 để chạy chế độ CLV/PM, tối ưu hóa hiệu suất và momen của động cơ nam châm vĩnh cửu. |
3. Tính năng và công nghệ nổi bật
Card PG-X3 tích hợp các công nghệ giao tiếp vi sai (differential line driver) để đảm bảo tín hiệu ổn định, chống nhiễu tuyệt đối ngay cả khi cáp encoder kéo dài đến 100 mét.
- Giao tiếp Line Driver (RS-422): Hỗ trợ chuẩn tín hiệu vi sai RS-422 (A+/A-, B+/B-, Z+/Z-), cung cấp khả năng chống nhiễu vượt trội so với Open-Collector, cho phép truyền tín hiệu đi xa.
- Tần số đầu vào 300 kHz: Hỗ trợ encoder có độ phân giải rất cao hoặc động cơ tốc độ cao, với tần số đầu vào tối đa lên đến 300 kHz.

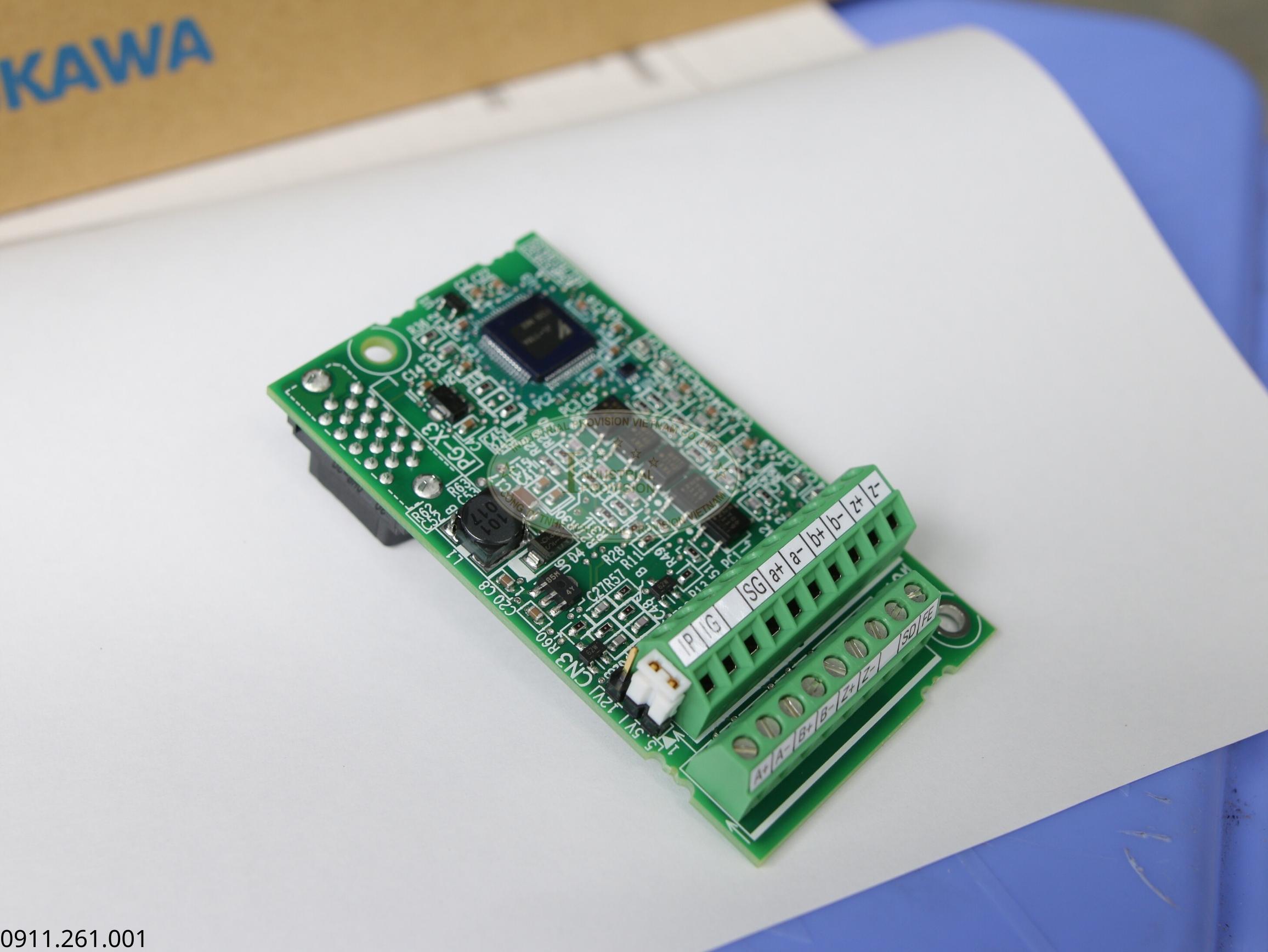

- Nguồn cấp PG tùy chọn (5.5V/12V): Tích hợp jumper (CN3) cho phép chọn nguồn cấp 5.5V hoặc 12V (tối đa 200mA), tương thích với hầu hết các loại Line Driver encoder trên thị trường.

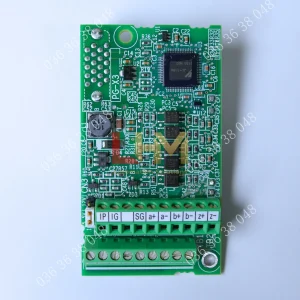

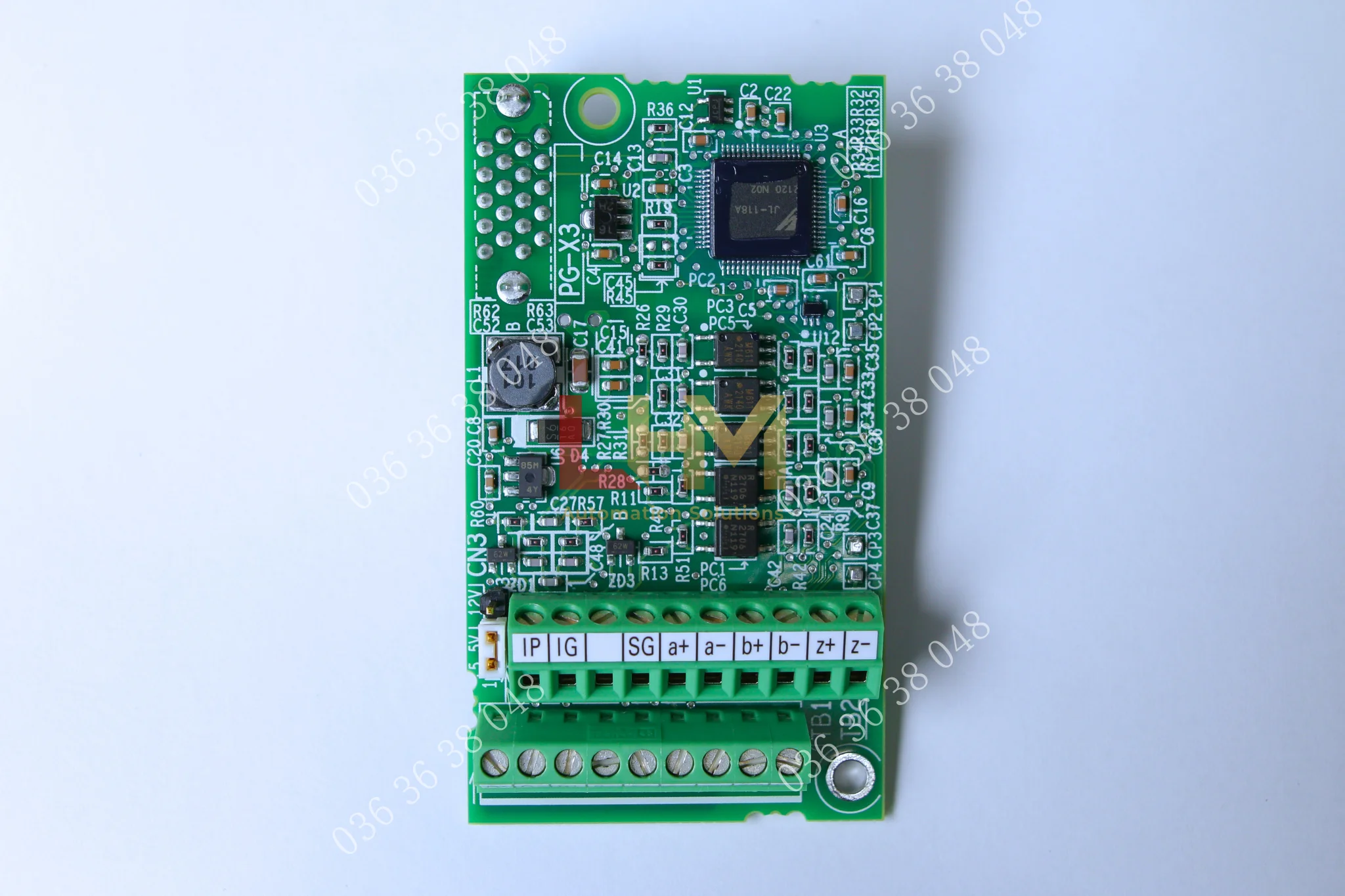

- Ngõ ra giám sát (Monitor Out): Cung cấp bộ lặp tín hiệu (RS-422) a+/a-, b+/b-, z+/z- (Terminal TB2), cho phép chia tín hiệu encoder về PLC hoặc bộ đếm tốc độ cao mà không cần bộ chia bên ngoài.
- Phát hiện lỗi toàn diện: Card PG-X3 hỗ trợ cả phát hiện lỗi ngắt kết nối bằng phần mềm (PGo) và phần cứng (PGOH), tăng cường độ an toàn cho hệ thống.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa
Bảng thông số kỹ thuật chi tiết của Card Option PG-X3 theo tài liệu chính hãng Yaskawa (Manual No. TOBP C730600 76D).
| Hạng mục | Thông số kỹ thuật |
| Model | PG-X3 |
| Biến tần tương thích | 1000-Series (A1000, L1000A, U1000, U1000L), GA700, GA800, CR700, CH700, LA700 |
| Loại Encoder tương thích | Line driver (Tương thích RS-422) |

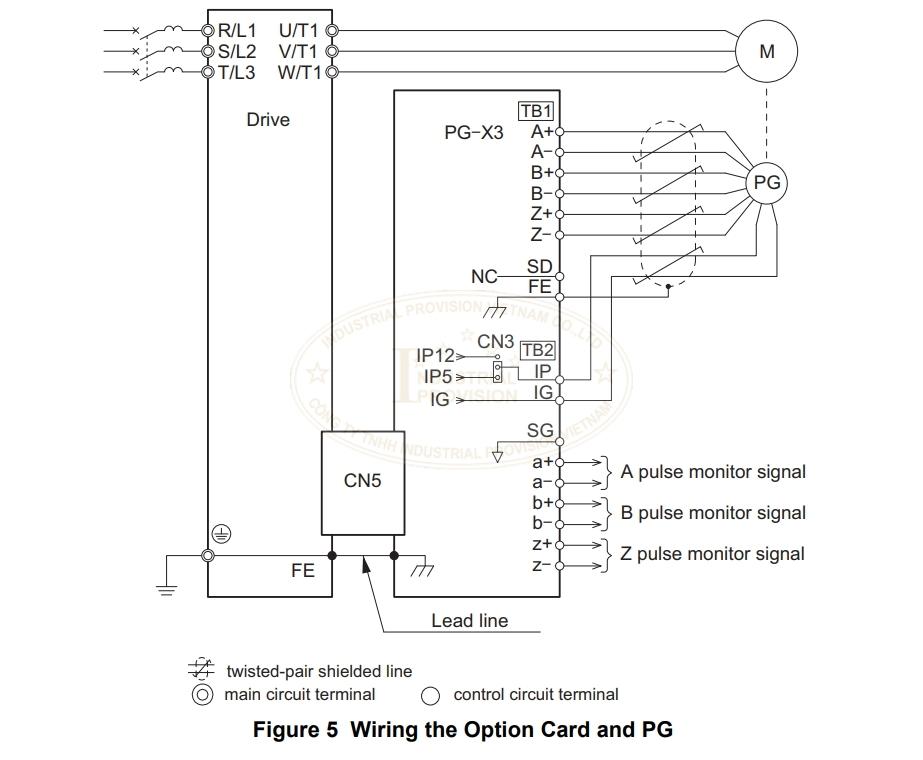

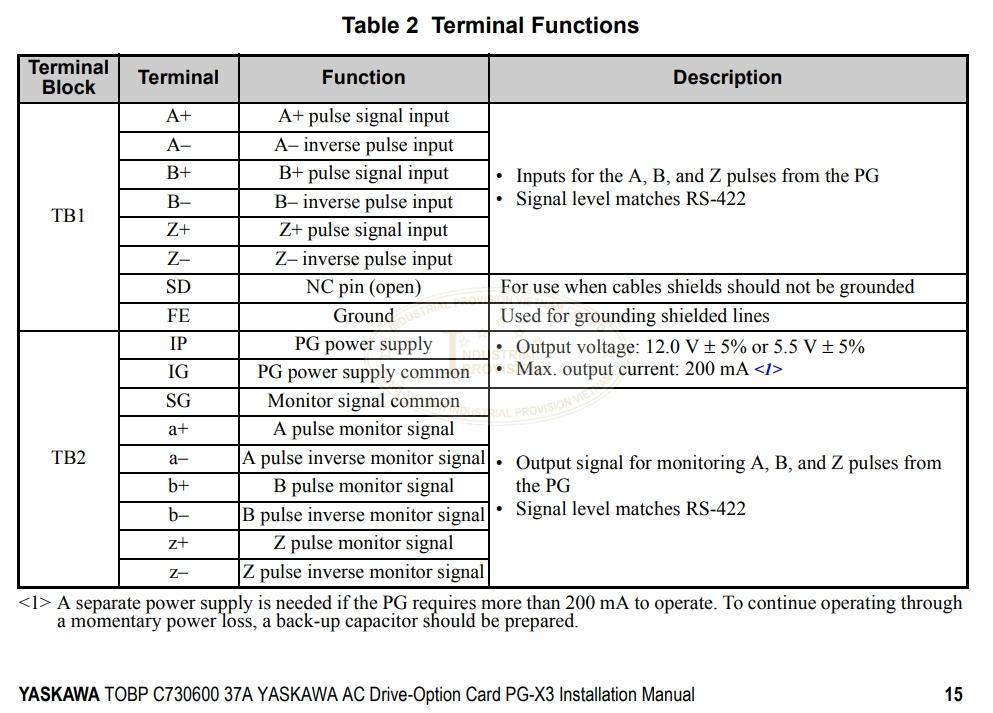

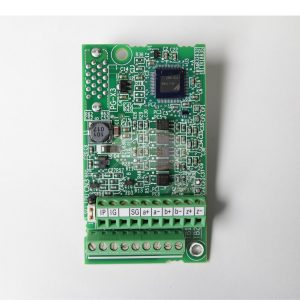

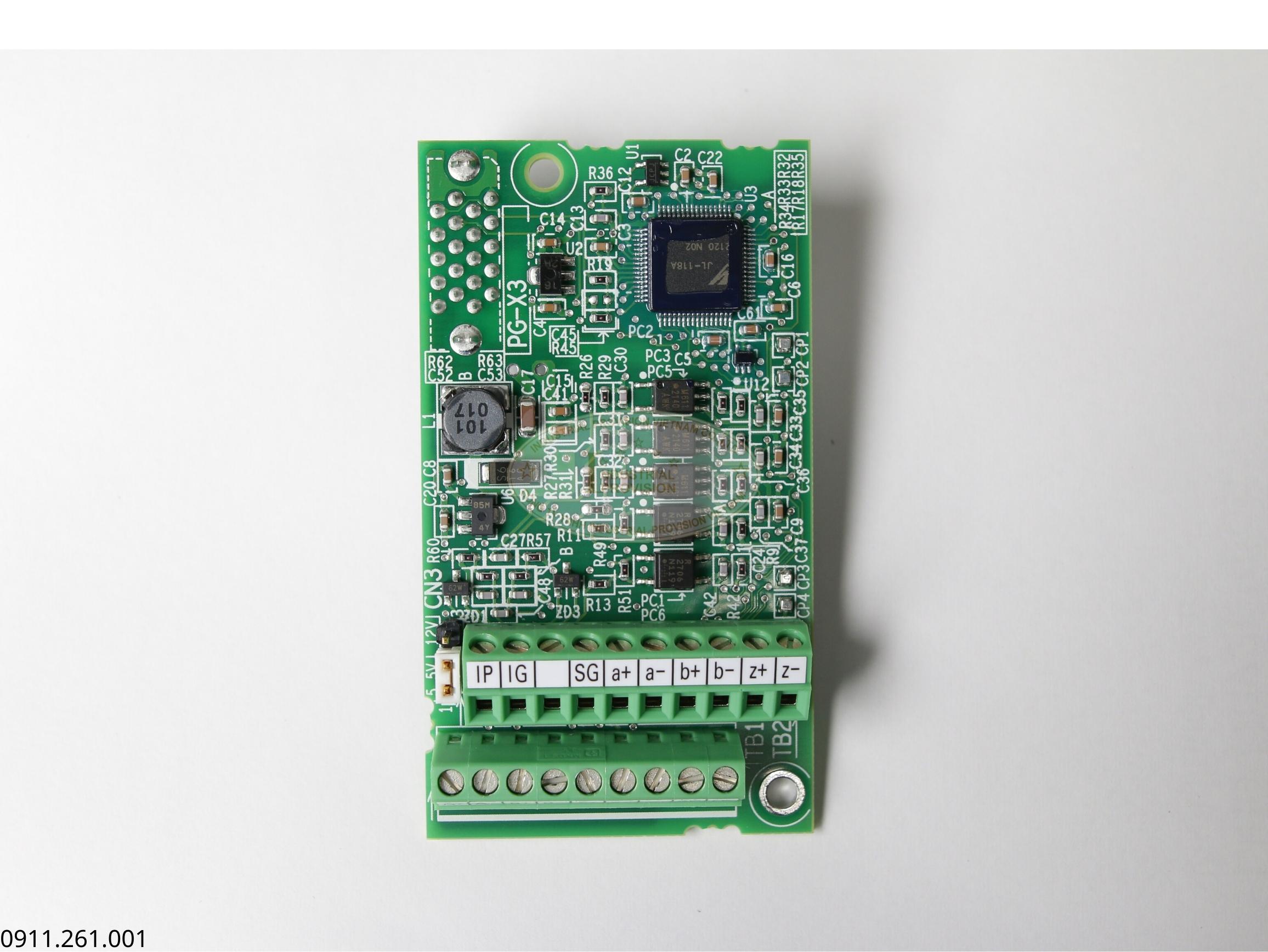

| Tín hiệu ngõ vào (TB1) | A+/A-, B+/B-, Z+/Z- (Vi sai) |
| Tần số ngõ vào tối đa | 300 kHz |
| Nguồn cấp Encoder (Output) | 12 V ±5% hoặc 5.5 V ±5% (Tùy chọn qua Jumper CN3) |
| Dòng cấp Encoder tối đa | 200 mA |
| Tín hiệu ngõ ra Monitor (TB2) | a+/a-, b+/b-, z+/z- (Chuẩn RS-422) |
| Chiều dài cáp (Encoder & Monitor) | Tối đa 100 m (328 ft) |
| Chế độ điều khiển hỗ trợ | V/f w/PG, CLV, AOLV, CLV/PM |
| Phát hiện lỗi PG | Software (PGo) và Hardware (PGOH) |
| Vị trí lắp đặt | Cổng CN5-B hoặc CN5-C |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua card PG-X3 tại Long Huyền Minh, quý khách hàng nhận được sản phẩm chính hãng Yaskawa, là giải pháp tối ưu cho các bài toán điều khiển tốc độ cao và chính xác. Chúng tôi cam kết sản phẩm mới 100%, đầy đủ CO/CQ và được bảo hành theo tiêu chuẩn nghiêm ngặt của nhà sản xuất.
Đội ngũ kỹ sư của Long Huyền Minh (được đào tạo từ hãng) sẵn sàng hỗ trợ kỹ thuật cài đặt, hướng dẫn đấu nối terminal (TB1, TB2), cài đặt jumper CN3 (5.5V/12V), và cấu hình thông số (F1-01, F1-05…) để hệ thống chạy Closed Loop Vector ổn định. Card luôn có sẵn số lượng lớn tại kho, sẵn sàng giao hàng nhanh chóng.
