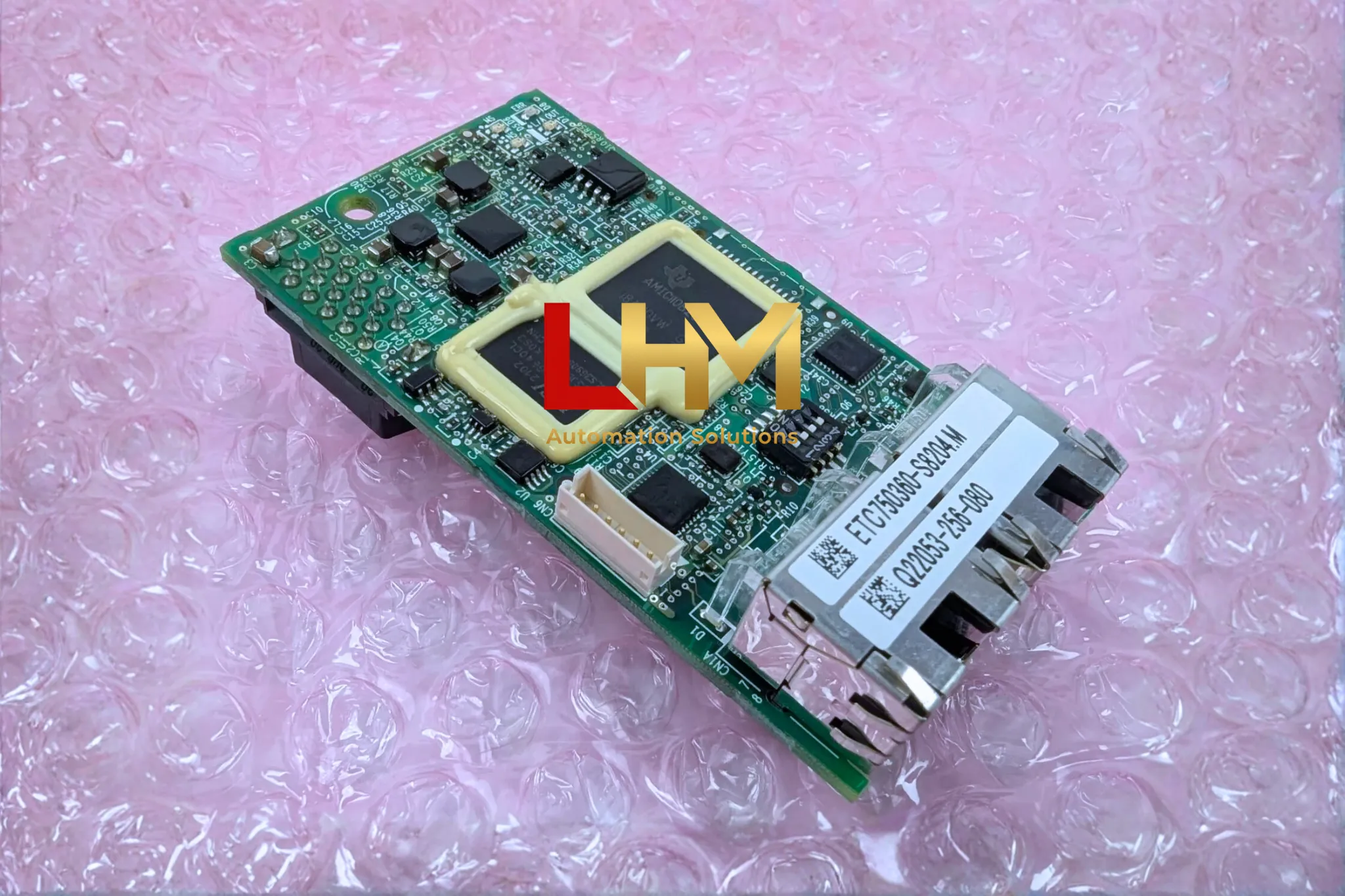

1. Tổng quan sản phẩm JOHB-SMP3
Card option JOHB-SMP3 là một mô-đun giao tiếp “All-in-One” (Tất cả trong một) hiệu suất cao từ Yaskawa. Đây là giải pháp phần cứng đơn (single circuit board) được thiết kế để tích hợp liền mạch các dòng biến tần AC Yaskawa vào nhiều mạng Ethernet công nghiệp khác nhau. Sản phẩm JOHB-SMP3 loại bỏ sự phức tạp khi phải lưu kho nhiều loại card khác nhau, cung cấp sự linh hoạt tối đa cho các nhà tích hợp hệ thống.
JOHB-SMP3

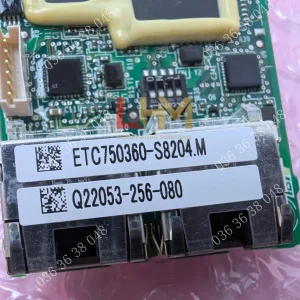

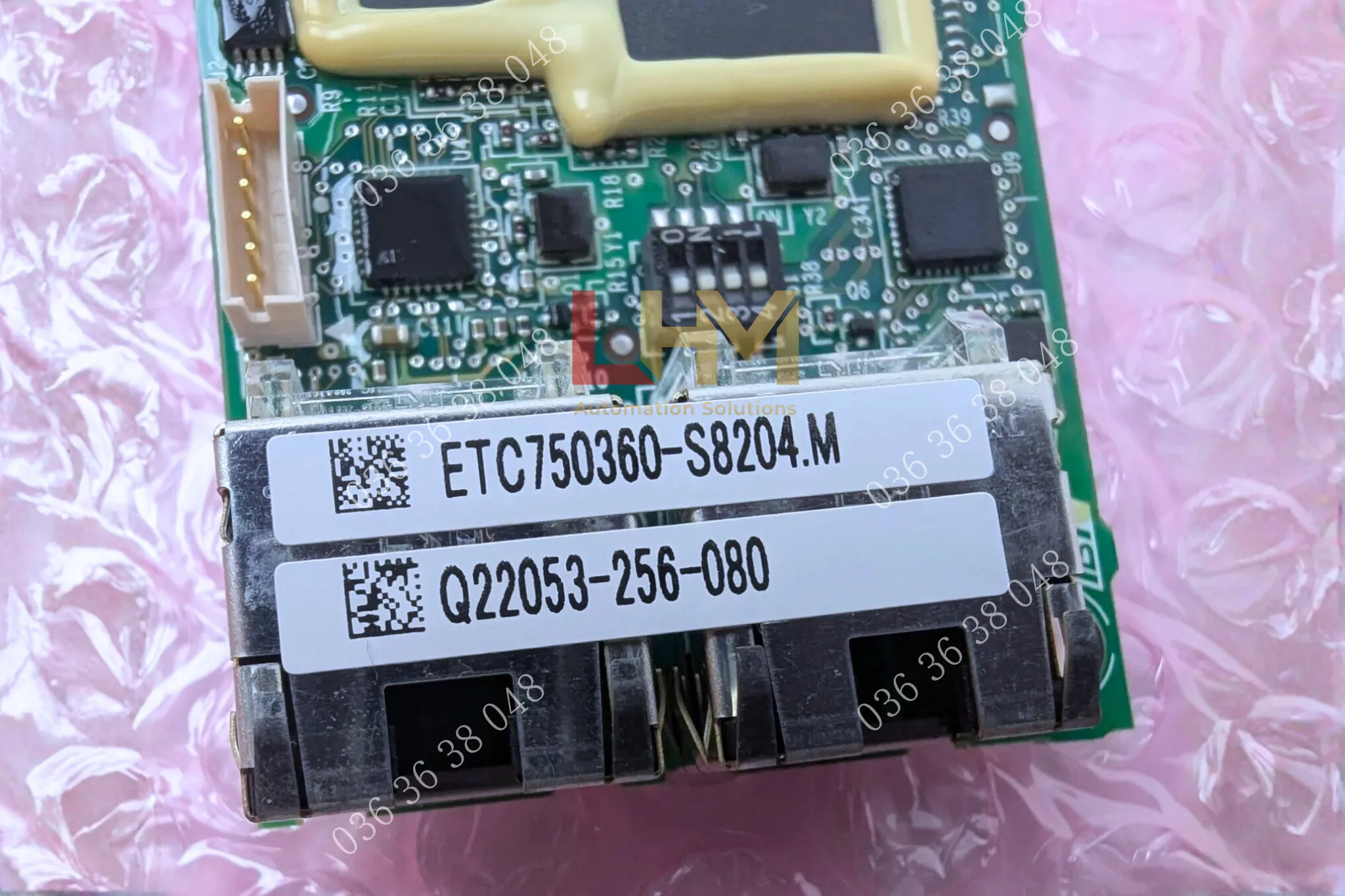

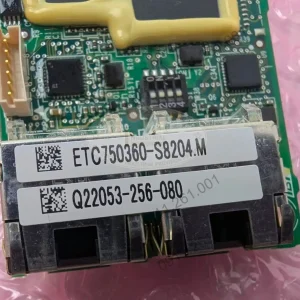

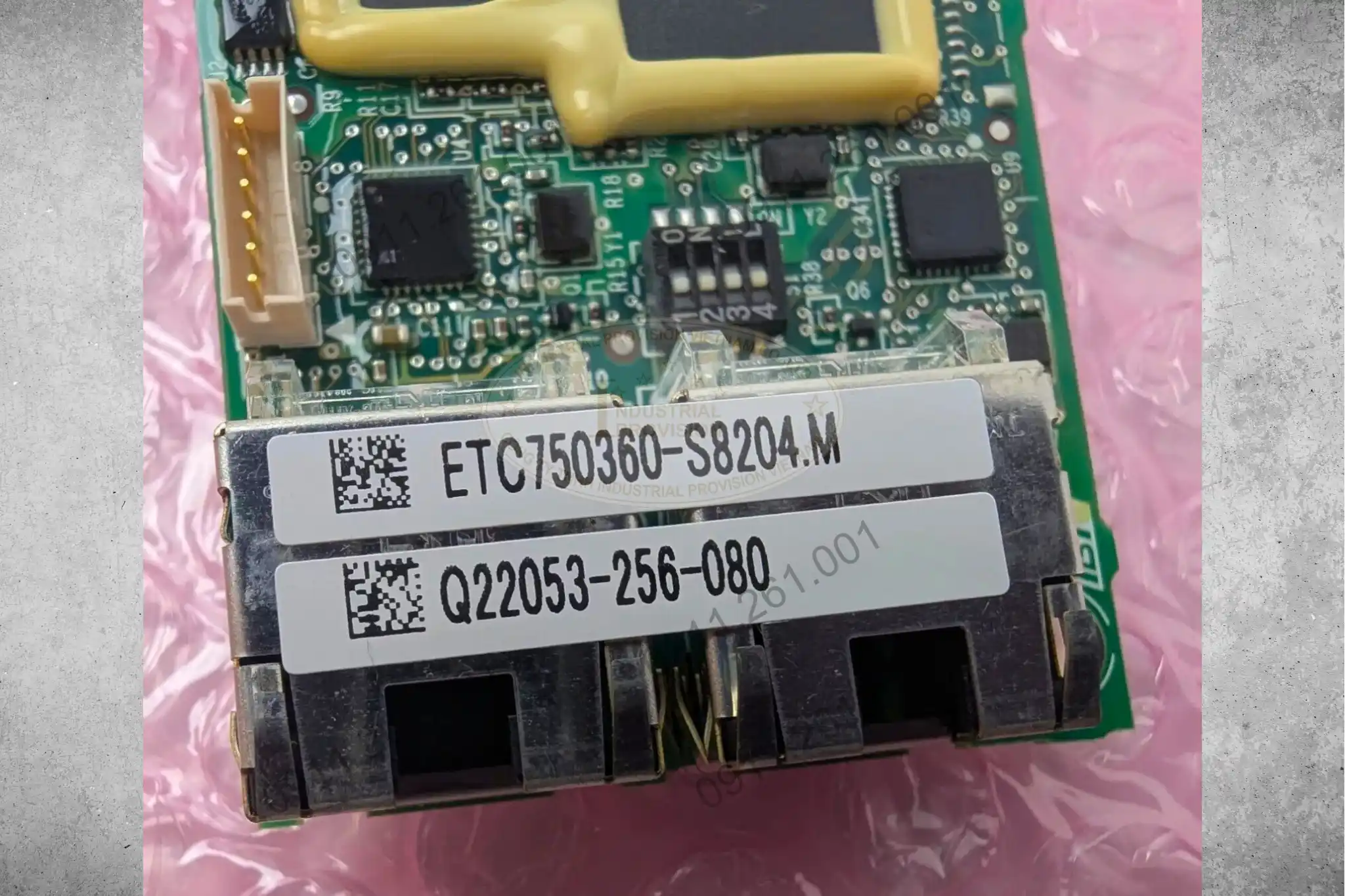

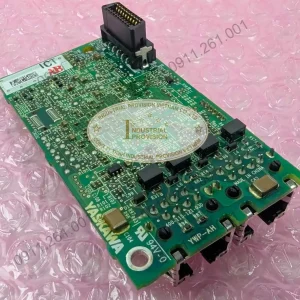

Chỉ bằng một thao tác gạt DIP switch S1 đơn giản trên bo mạch, kỹ sư có thể lựa chọn giao thức mong muốn. Model JOHB-SMP3 hỗ trợ đầy đủ các giao thức hàng đầu như PROFINET, EtherCAT, EtherNet/IP, Modbus TCP/IP, BACnet IP và Mechatrolink 4. Thiết kế này đảm bảo khả năng tương thích và vận hành đáng tin cậy trong các môi trường công nghiệp khắt khe.
2. Khả năng tương thích và Ứng dụng
Card JOHB-SMP3 được thiết kế để tương thích hoàn toàn với một dải rộng các dòng biến tần Yaskawa thế hệ mới. Điều này cho phép các nhà máy và nhà tích hợp hệ thống đồng bộ hóa một giải pháp truyền thông duy nhất trên nhiều loại máy móc và ứng dụng khác nhau, từ đơn giản đến phức tạp.
Bất kể hệ thống điều khiển trung tâm (IO-Controller) sử dụng nền tảng nào, card JOHB-SMP3 đều là cầu nối lý tưởng để PLC vận hành, giám sát, và thay đổi thông số biến tần từ xa. Các dòng biến tần Yaskawa tương thích với JOHB-SMP3 bao gồm:
| Dòng sản phẩm | Dòng sản phẩm | Dòng sản phẩm |
|---|---|---|
| A1000 | GA800 | HV600 |
| U1000 | CR700 | FP605 |
| Z1000 / Z1000U | CH700 | D1000 / R1000 |
| GA500 (yêu cầu kit JOHB-GA50) | GA700 |
3. Tính năng và công nghệ nổi bật
Model JOHB-SMP3 không chỉ là một card giao tiếp đơn thuần mà còn tích hợp nhiều công nghệ tiên tiến để đảm bảo hiệu suất, độ tin cậy và khả năng chẩn đoán lỗi dễ dàng.
Lựa chọn giao thức linh hoạt
Tính năng cốt lõi của JOHB-SMP3 là khả năng chuyển đổi giữa 6 giao thức Ethernet công nghiệp chỉ bằng cụm DIP switch S1. Khi cấp nguồn, card sẽ tự động nhận diện giao thức đã chọn. Lưu ý rằng cài đặt gốc (Factory Setting) không chọn giao thức nào, người dùng phải cấu hình switch trước khi sử dụng để tránh lỗi oFA00 hoặc PSE.
Kết nối mạng (PROFINET)

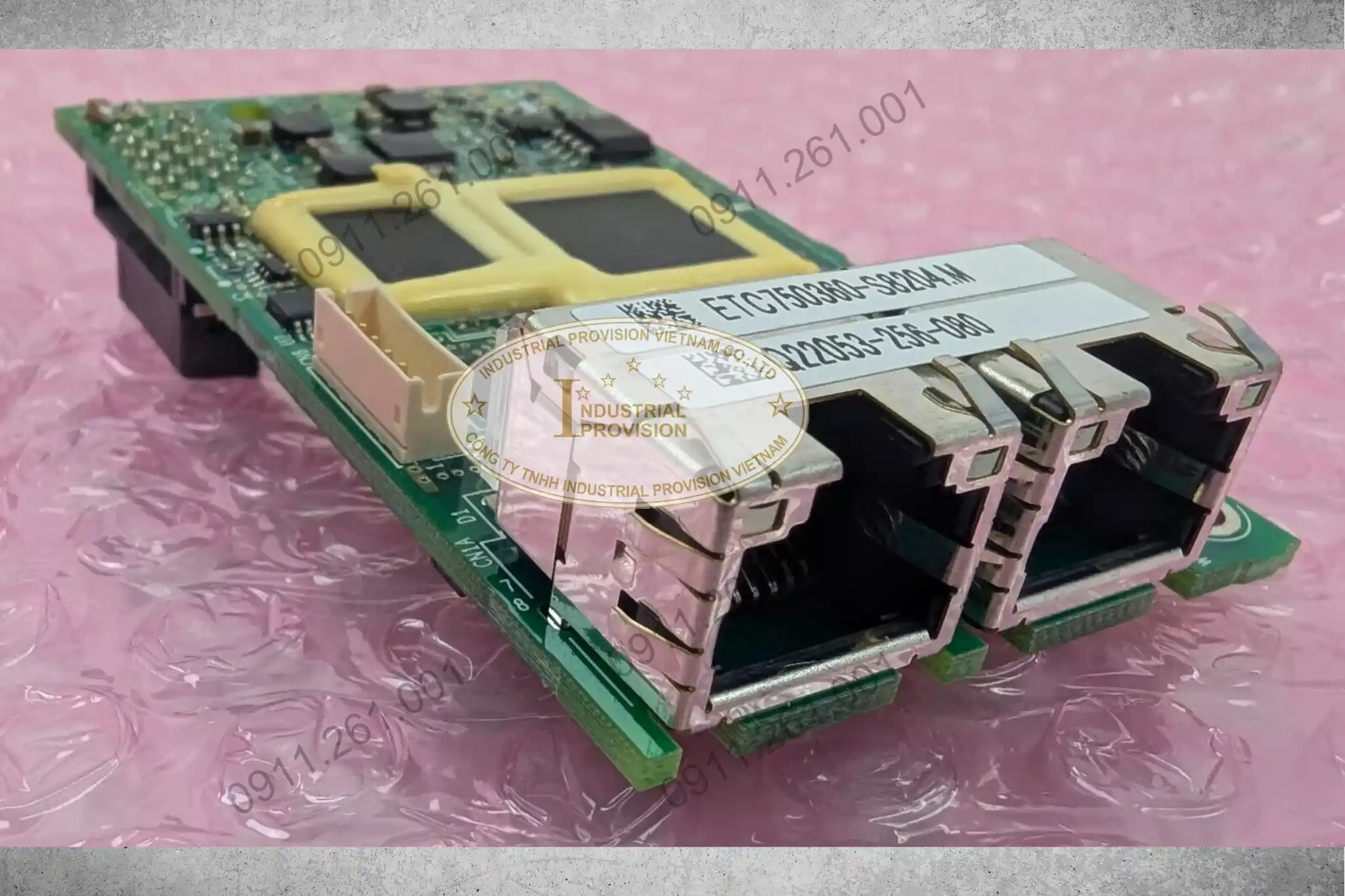

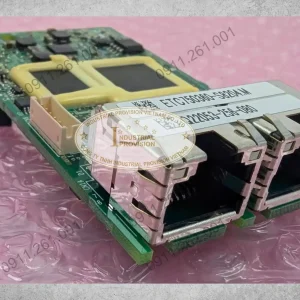

Khi được cấu hình cho PROFINET, JOHB-SMP3 cung cấp hai cổng RJ45 (CN1A/Port 1 và CN1B/Port 2). Điều này cho phép kết nối mạng linh hoạt theo cấu trúc Star Topology (dùng switch) hoặc Line Topology (Daisy-Chained – nối tiếp) mà không cần switch bên ngoài. Với firmware 5003 trở lên, card JOHB-SMP3 còn hỗ trợ Ring Topology với Giao thức dự phòng (MRP).
Tích hợp Web Interface
Một tính năng mạnh mẽ của JOHB-SMP3 là tích hợp máy chủ web (Web Server). Kỹ sư có thể truy cập trực tiếp vào card bằng địa chỉ IP qua trình duyệt để xem trạng thái (Status), thông tin mạng (Network), và chẩn đoán. Trang PROFINET thậm chí cho phép tải về tệp GSDML trực tiếp từ card, đơn giản hóa quá trình cấu hình.
Hỗ trợ hồ sơ PROFIdrive
Tùy thuộc vào tệp GSDML được chọn, JOHB-SMP3 có thể hoạt động ở chế độ Yaskawa-Specific (mặc định) hoặc tuân thủ hồ sơ PROFIdrive. Điều này cho phép lựa chọn giữa việc sử dụng các từ điều khiển/trạng thái quen thuộc của Yaskawa hoặc tiêu chuẩn PROFIdrive (Application Class 1), mang lại sự linh hoạt tối đa cho lập trình viên PLC.
4. Thông số kỹ thuật chi tiết của JOHB-SMP3
Các thông số kỹ thuật phần cứng của card option JOHB-SMP3 tuân thủ các tiêu chuẩn công nghiệp khắt khe của Yaskawa, đảm bảo hoạt động bền bỉ trong môi trường nhà máy.
| Mục | Thông số kỹ thuật |
|---|---|

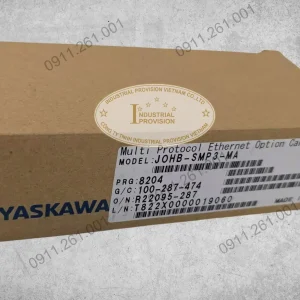

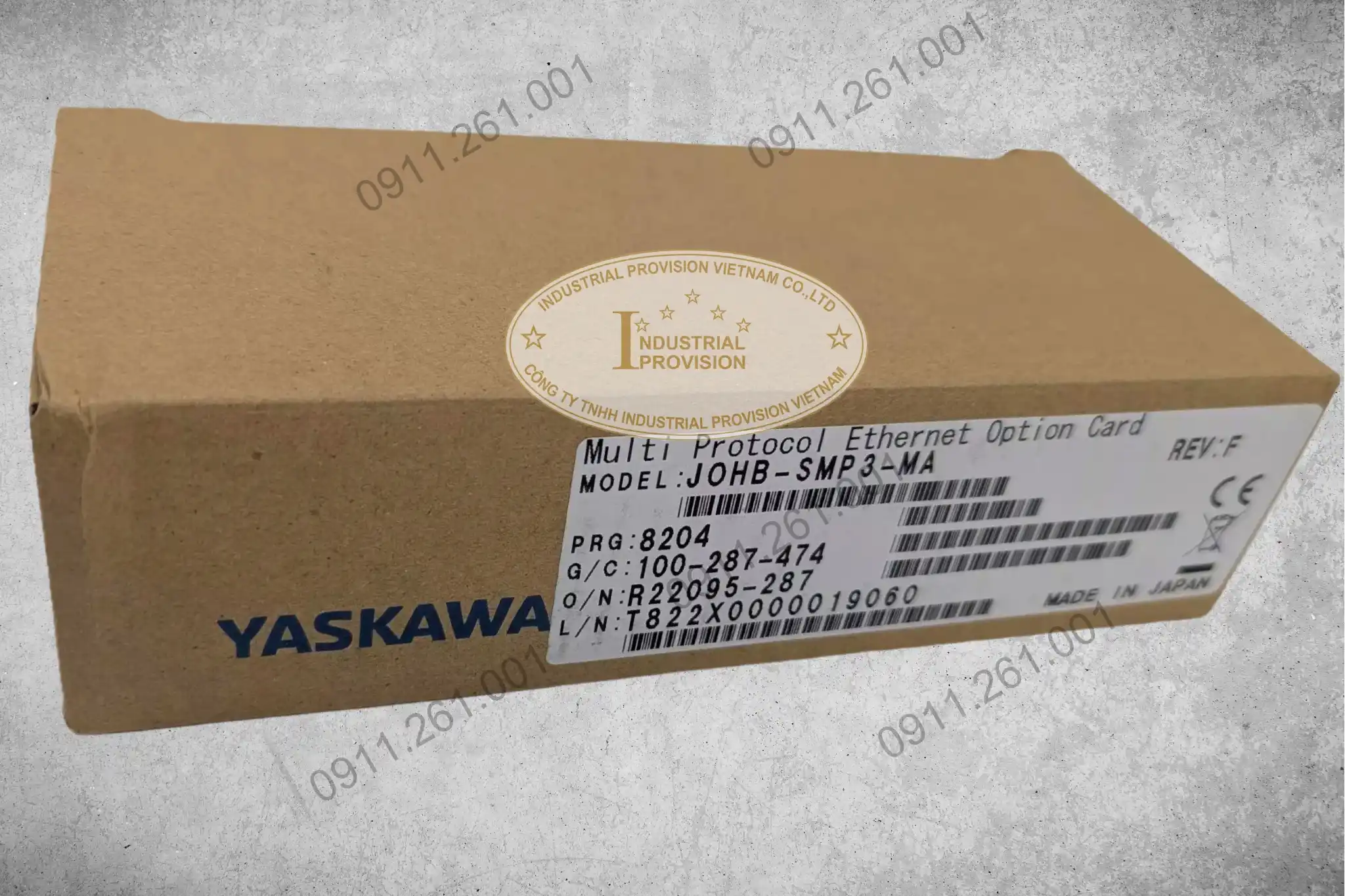

| Model | JOHB-SMP3-MA |
| Giao thức hỗ trợ | PROFINET, EtherCAT, EtherNet/IP, Modbus TCP/IP, BACnet IP, Mechatrolink 4 |
| Loại đầu nối | Dual Port RJ45 8-pin (Shielded Twisted Pair Cat 5e) |
| Tốc độ truyền thông | 10/100 Mbps, auto-negotiation |
| Chế độ Duplex | Half-forced, Auto-negotiate, Full-forced |
| Chế độ khởi động địa chỉ | Static (Tĩnh), BOOTP, DHCP (Gán bởi PLC) |
| Tuân thủ PROFINET | Conformance Class A (SW ≤ 5002) / Class B (SW ≥ 5003) |
| Nhiệt độ hoạt động | -10°C đến +50°C (14°F đến 122°F) |
| Độ ẩm | Lên đến 95% RH (không ngưng tụ) |
5. Lợi ích và Cam kết từ Long Huyền Minh
Khi đầu tư vào card JOHB-SMP3 tại Long Huyền Minh, khách hàng nhận được sản phẩm Yaskawa chính hãng, mới 100%, với chính sách bảo hành tiêu chuẩn. Chúng tôi hiểu rằng đây là một linh kiện quan trọng, vì vậy đội ngũ kỹ sư (được đào tạo từ hãng) sẵn sàng hỗ trợ kỹ thuật chuyên sâu, từ việc gạt switch S1 chọn đúng giao thức, đến cấu hình tệp GSDML cho PLC.
Cam kết của Long Huyền Minh là cung cấp giải pháp toàn diện, đảm bảo card JOHB-SMP3 hoạt động trơn tru với hệ thống biến tần A1000, GA700, GA500 hay HV600 của bạn. Sự am hiểu về sản phẩm JOHB-SMP3 giúp chúng tôi hỗ trợ khách hàng tối ưu hóa hệ thống, giảm thời gian commissioning và tăng độ tin cậy.
