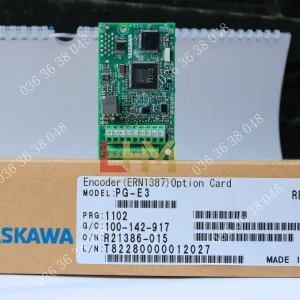

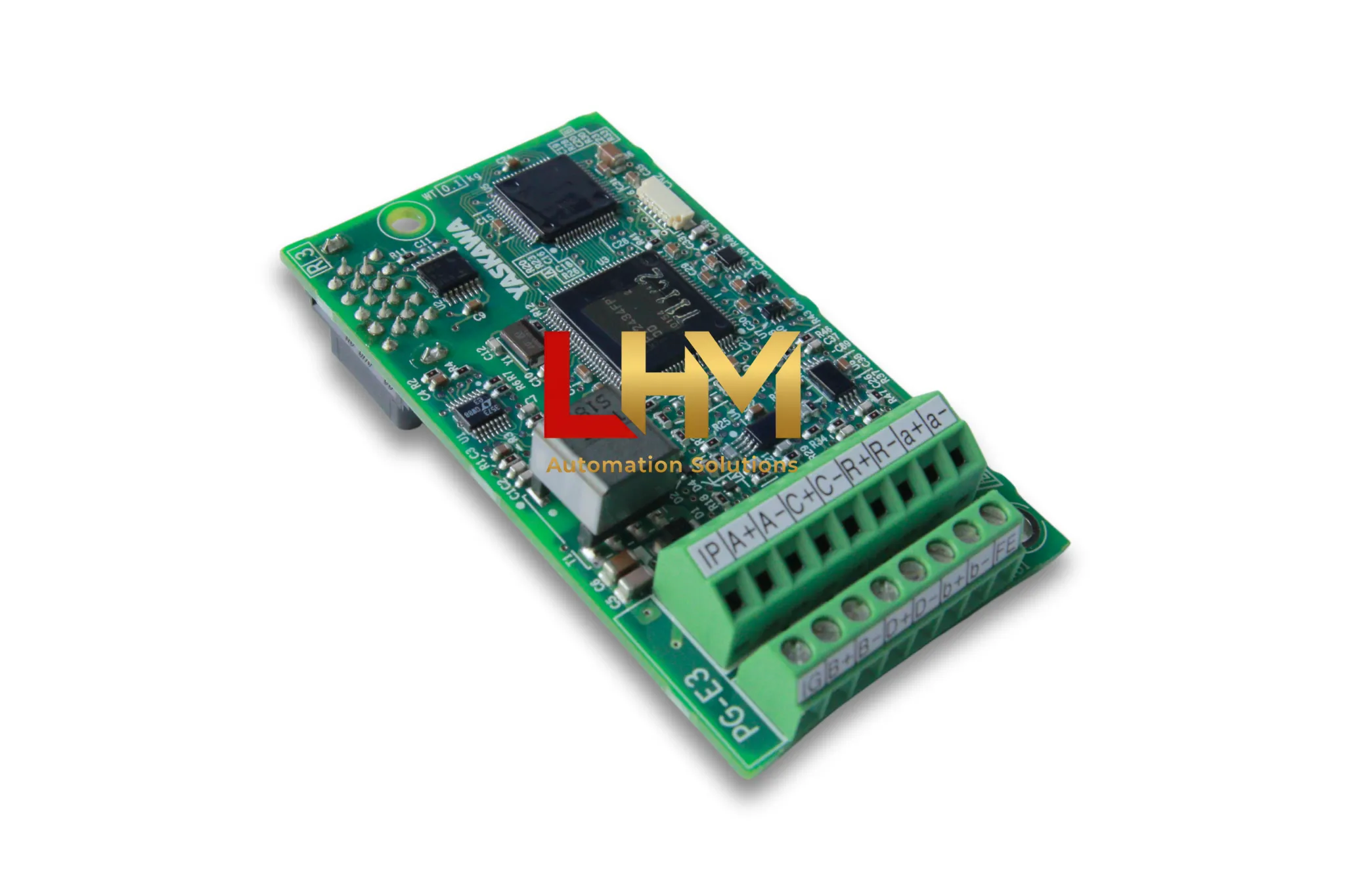

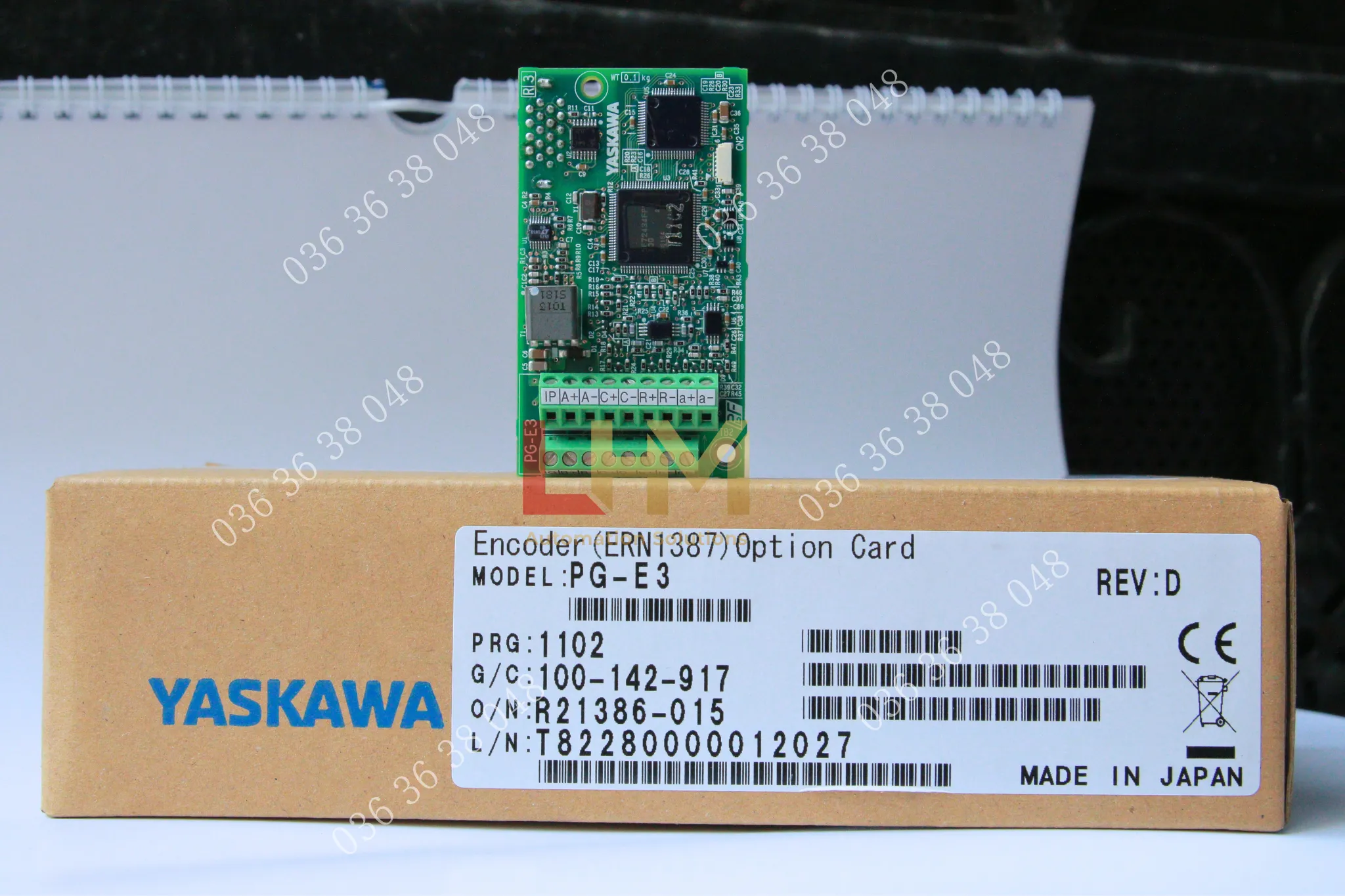

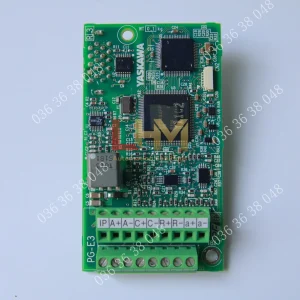

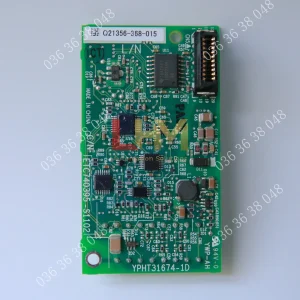

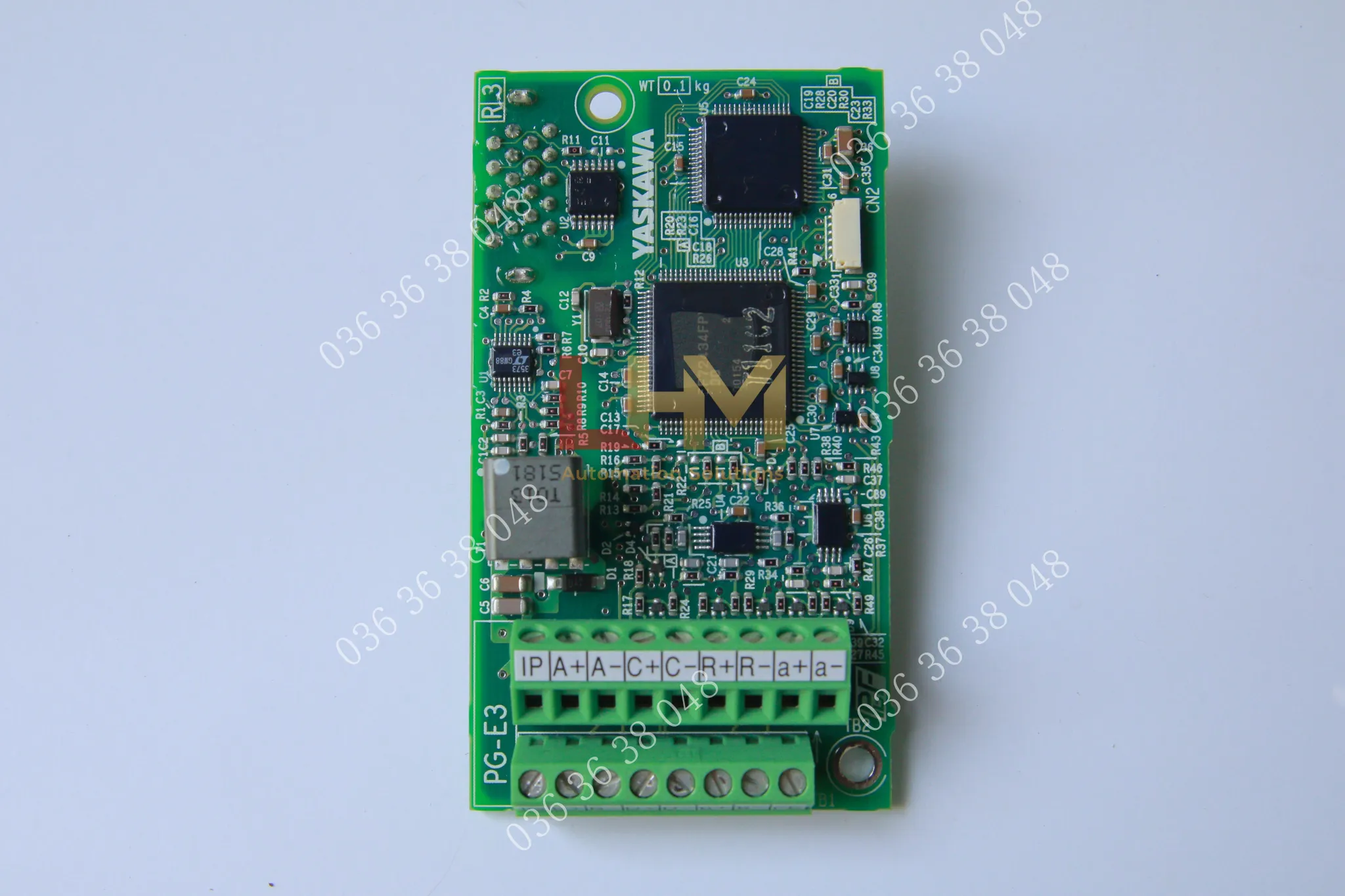

1. Tổng quan sản phẩm Card PG-E3 Yaskawa
Giới thiệu Card PG-E3 của Yaskawa, một module mở rộng (option card) chuyên dụng được thiết kế để nâng cao hiệu suất và độ chính xác cho các dòng biến tần Yaskawa 1000-Series, đặc biệt là L1000A. Chức năng cốt lõi của PG-E3 là cung cấp một giao diện kết nối tốc độ cao, đáng tin cậy với bộ mã hóa (encoder) vòng quay HEIDENHAIN ERN1387. Card PG-E3 là giải pháp không thể thiếu để kích hoạt chế độ điều khiển Closed Loop Vector cho động cơ PM (CLV/PM), đáp ứng các yêu cầu khắt khe nhất về điều khiển chuyển động.

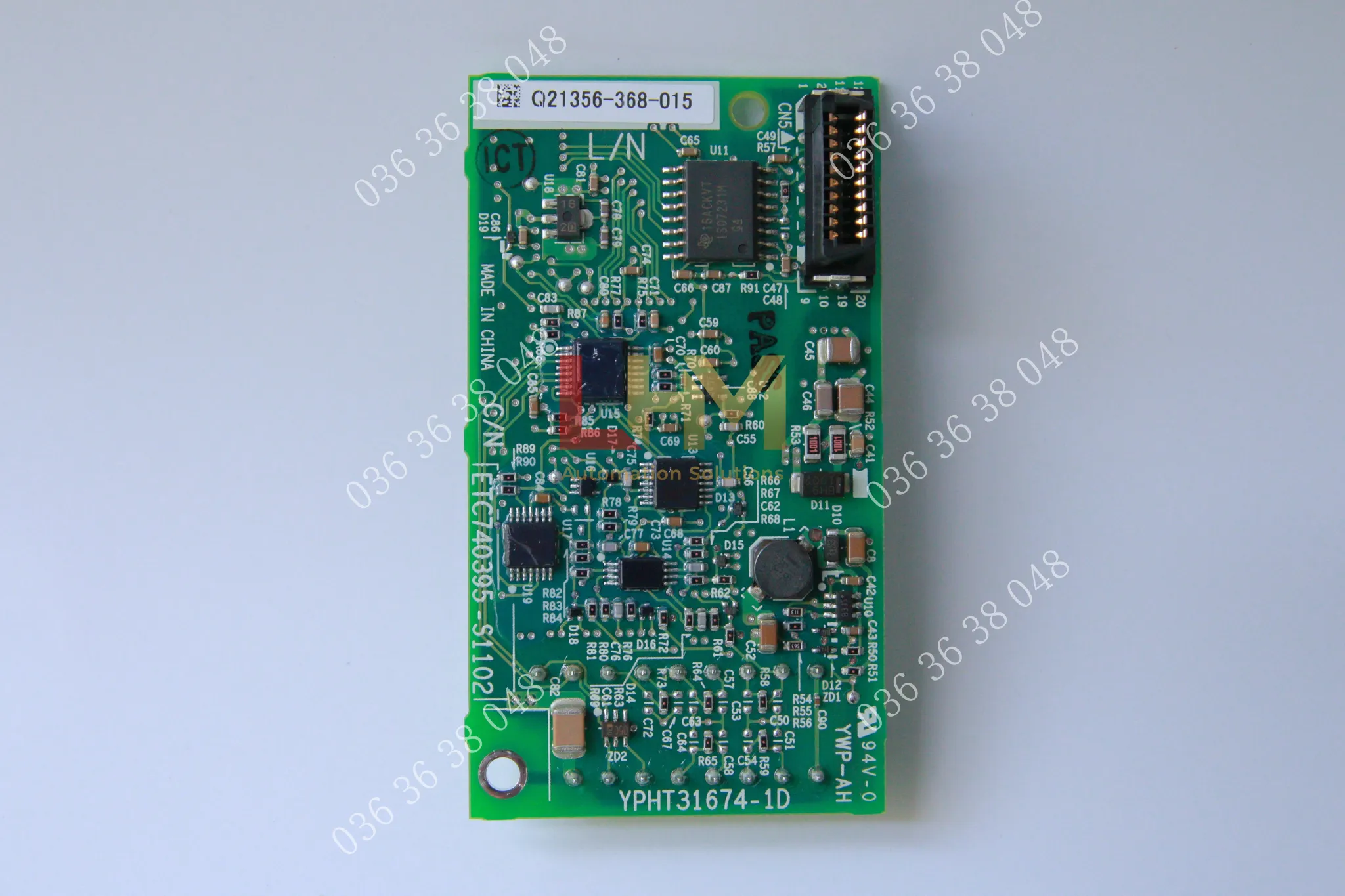

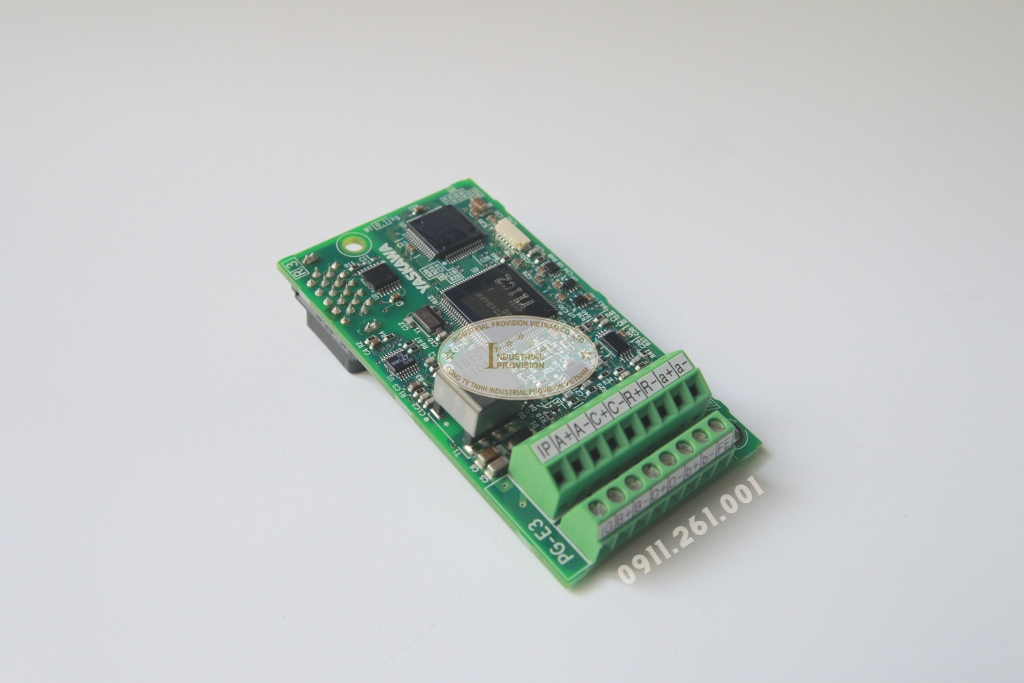

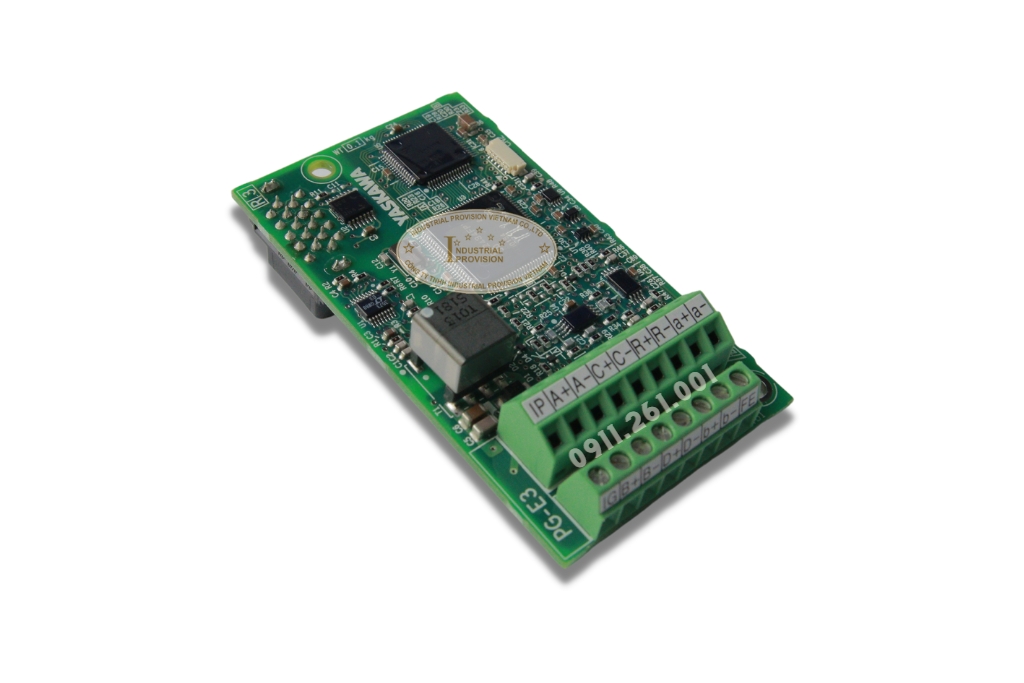

PG-E3
Sản phẩm PG-E3 được Yaskawa phát triển dựa trên triết lý về độ bền, sự ổn định và khả năng tích hợp liền mạch. Với việc sử dụng card PG-E3, hệ thống biến tần 1000-Series có thể nhận tín hiệu phản hồi tốc độ trực tiếp và chính xác từ motor, cho phép bù trừ tức thời các sai lệch và duy trì tốc độ không đổi ngay cả khi tải biến động mạnh.
2. Ứng dụng thực tế của Card PG-E3
Việc tích hợp card PG-E3 mở ra khả năng ứng dụng trong các hệ thống đòi hỏi độ chính xác tuyệt đối và khả năng kiểm soát momen xoắn ở tốc độ thấp. Card PG-E3 đảm bảo hiệu suất tối ưu cho các ngành công nghiệp nặng và tự động hóa phức tạp.
Cầu trục & Thiết bị nâng hạCung cấp khả năng điều khiển vector vòng kín, giúp giữ tải an toàn và di chuyển êm ái, đặc biệt quan trọng cho các dòng biến tần L1000A chuyên dụng cho cầu trục. |
Thang máy & Hệ thống vận thăngĐảm bảo dừng tầng chính xác, vận hành êm ái và an toàn tuyệt đối khi sử dụng với động cơ PM, yêu cầu bắt buộc phải có card PG-E3. |
Máy công cụ (CNC)Yêu cầu định vị trục chính và các trục phụ với độ chính xác cực cao, điều mà PG-E3 và encoder ERN1387 đáp ứng hoàn hảo. |
Hệ thống băng tải chính xácĐồng bộ hóa tốc độ nhiều băng tải hoặc duy trì tốc độ ổn định trong các dây chuyền chiết rót, đóng gói, nơi card PG-E3 phát huy vai trò. |
3. Tính năng và công nghệ nổi bật
Card PG-E3 không chỉ là một bo mạch giao tiếp đơn thuần, nó tích hợp các công nghệ xử lý tín hiệu tiên tiến để đảm bảo sự ổn định và chính xác của dữ liệu phản hồi từ encoder.
- Điều khiển CLV/PM: Tính năng then chốt mà PG-E3 kích hoạt, cho phép biến tần Yaskawa 1000-Series điều khiển động cơ đồng bộ nam châm vĩnh cửu (PM) với hiệu suất cao nhất.

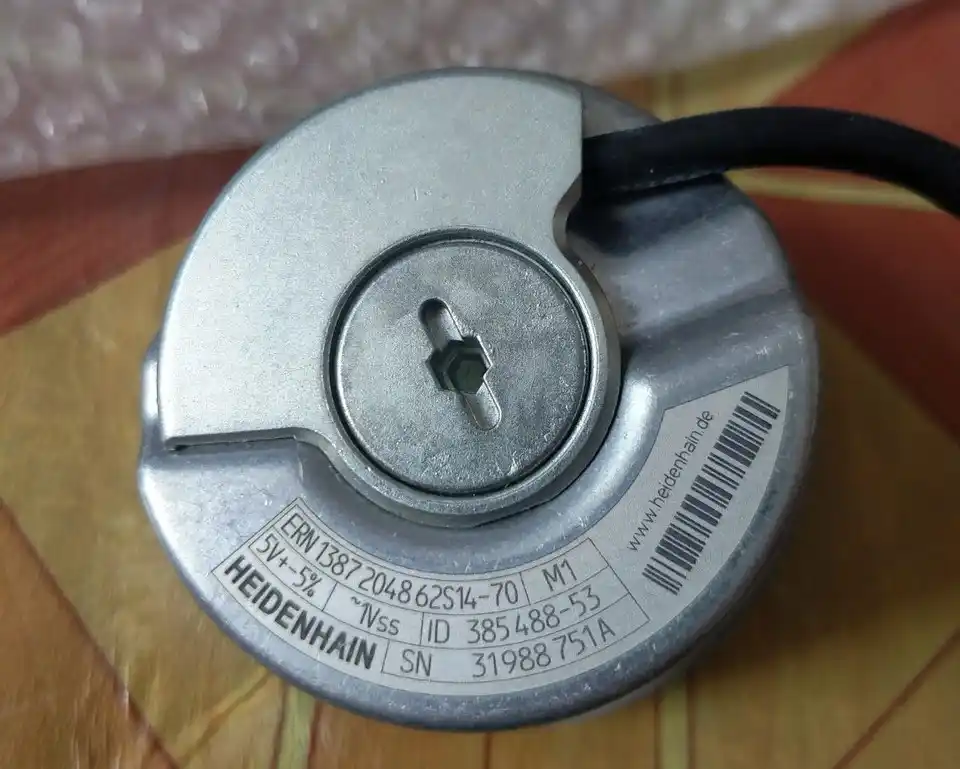

- Độ chính xác tín hiệu: Giao tiếp trực tiếp với encoder HEIDENHAIN ERN1387, loại encoder nổi tiếng về độ bền và độ phân giải cao, đảm bảo tín hiệu phản hồi tốc độ chính xác.
- Tần số đầu vào 20kHz: Card PG-E3 hỗ trợ tần số đầu vào tối đa lên đến 20 kHz, cho phép điều khiển chính xác ngay cả ở tốc độ rất cao.
- Tín hiệu giám sát (Monitor): Cung cấp đầu ra tín hiệu xung A và B (RS-422 Level) để giám sát, cho phép các thiết bị điều khiển bên ngoài (như PLC) đồng thời đọc và giám sát tốc độ động cơ.
4. Thông số kỹ thuật chi tiết của biến tần Yaskawa

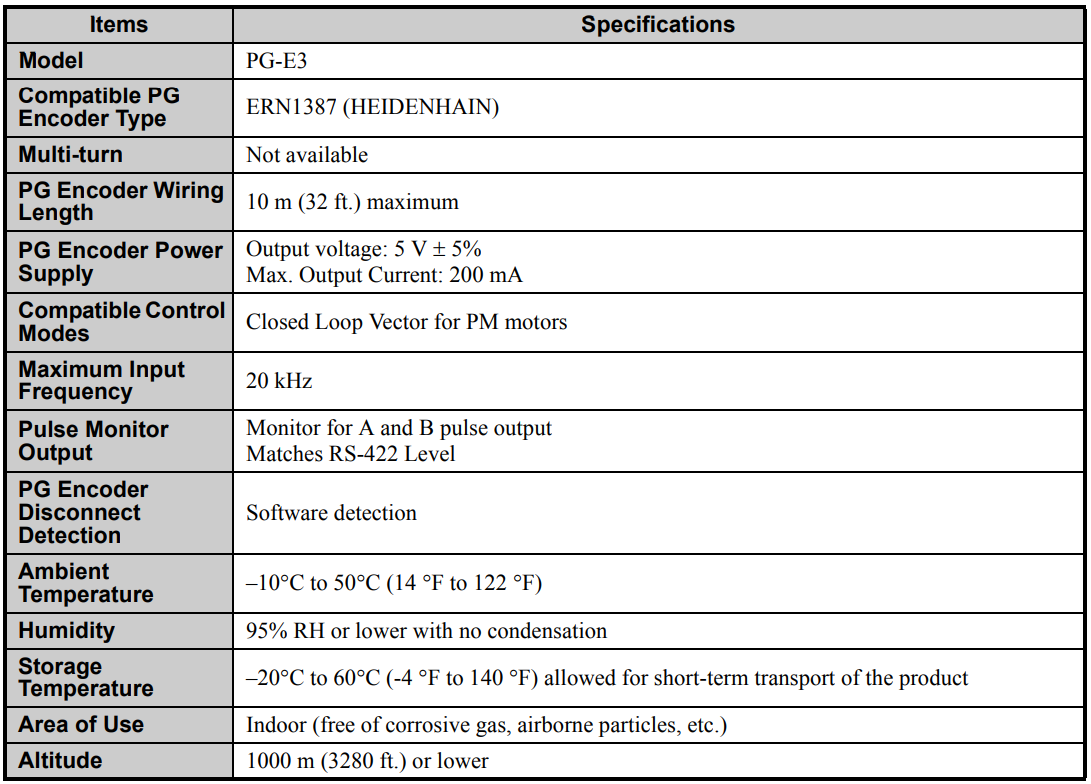

Bảng thông số kỹ thuật chi tiết cho card option (Model: PG-E3) theo tài liệu chính hãng Yaskawa. Đây là thông số quan trọng khi lựa chọn cho hệ thống.
| Hạng mục | Thông số kỹ thuật |
| Model | PG-E3 |
| Loại Encoder tương thích | ERN1387 (HEIDENHAIN) |
| Biến tần tương thích | Yaskawa 1000-Series (L1000A, A1000) |
| Chế độ điều khiển hỗ trợ | Closed Loop Vector for PM motors (CLV/PM) |
| Nguồn cấp Encoder | Điện áp ra: 5 V ±5%, Dòng tối đa: 200 mA |
| Tần số đầu vào tối đa | 20 kHz |
| Đầu ra giám sát xung (Monitor) | Tương thích RS-422 (A phase, B phase) |
| Chiều dài cáp Encoder tối đa | 10 m (32 ft.) |
| Phát hiện lỗi kết nối | Phát hiện bằng phần mềm (Software detection) |
| Nhiệt độ môi trường | -10°C đến 50°C (14°F đến 122°F) |
5. Lợi ích và cam kết từ Long Huyền Minh
Khi mua sản phẩm card tại Long Huyền Minh, quý khách hàng không chỉ nhận được một sản phẩm chính hãng Yaskawa với đầy đủ chứng nhận CO/CQ, mà còn nhận được sự hỗ trợ kỹ thuật chuyên sâu về card . Chúng tôi cam kết bảo hành sản phẩm theo tiêu chuẩn của nhà sản xuất, đảm bảo sự yên tâm tuyệt đối cho phòng mua hàng và phòng kỹ thuật.

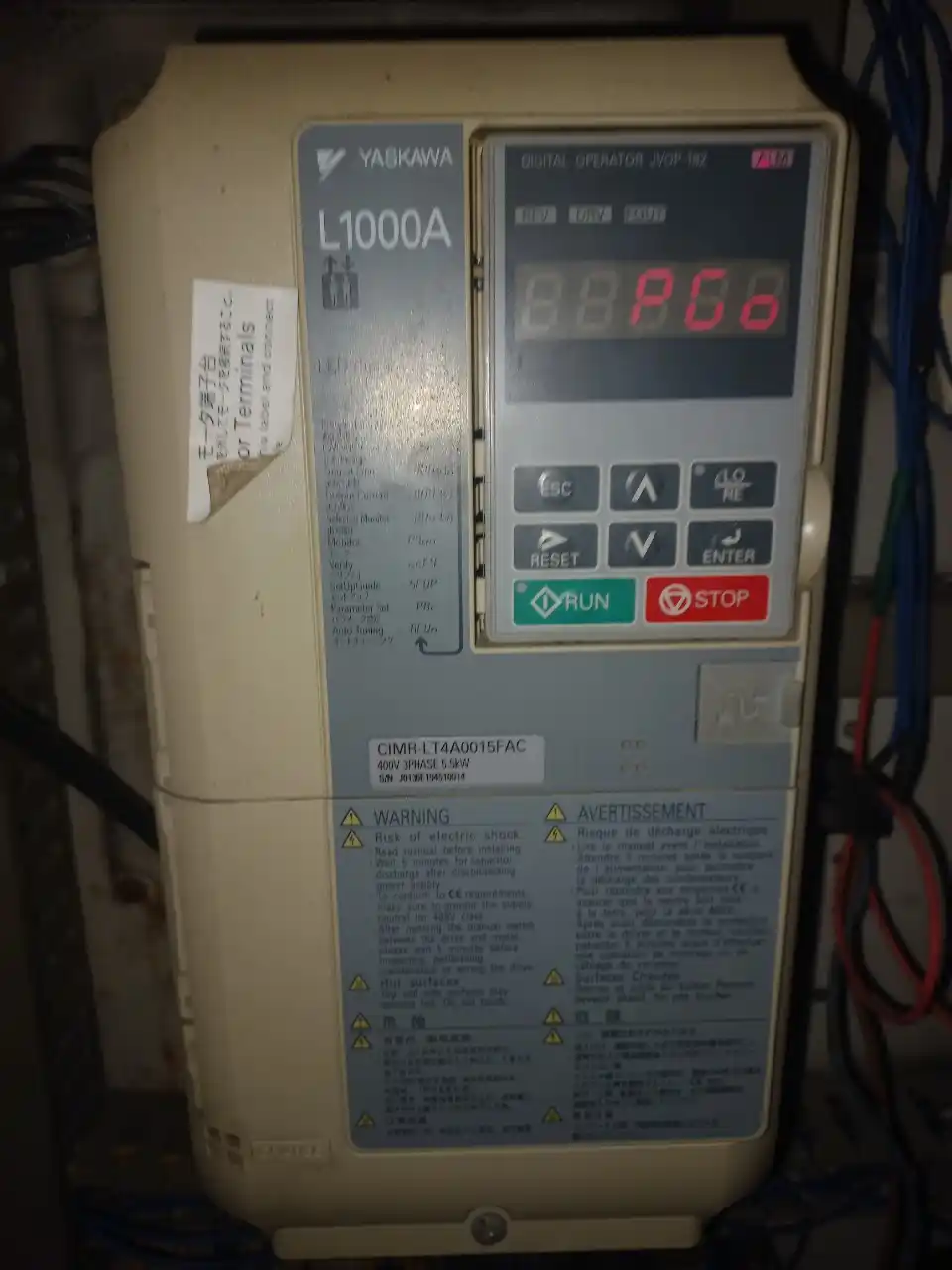

Đội ngũ kỹ sư của chúng tôi, được đào tạo trực tiếp từ Yaskawa, sẵn sàng tư vấn giải pháp, hỗ trợ cài đặt và khắc phục các sự cố liên quan (như lỗi PGo…). Sản phẩm luôn có sẵn hàng tại kho Long Huyền Minh, sẵn sàng giao hàng nhanh chóng để đáp ứng tiến độ dự án của bạn.
